Описание

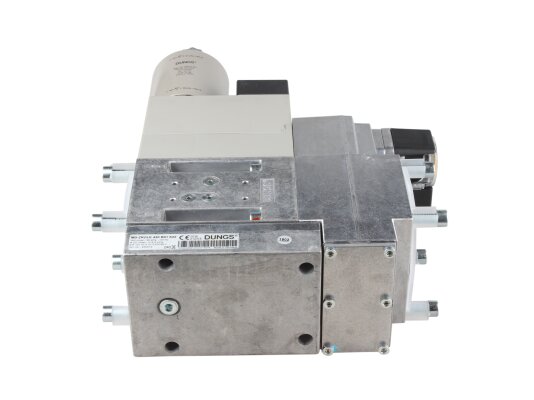

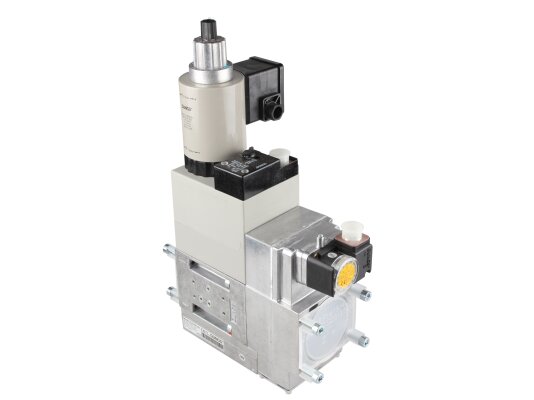

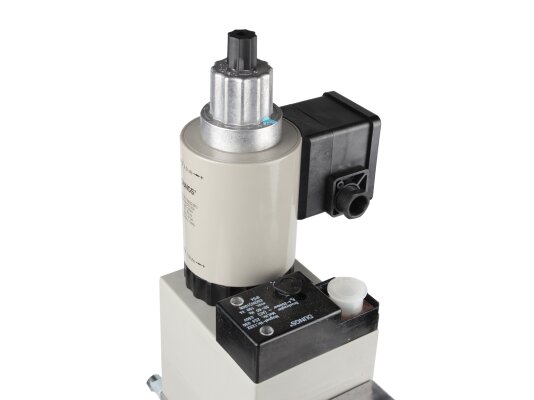

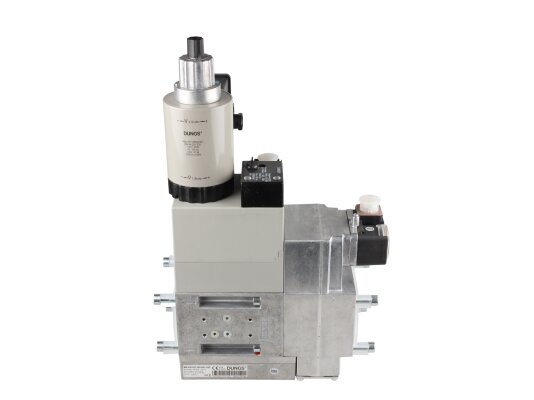

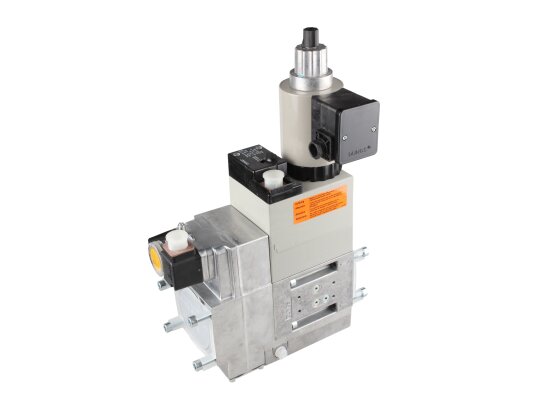

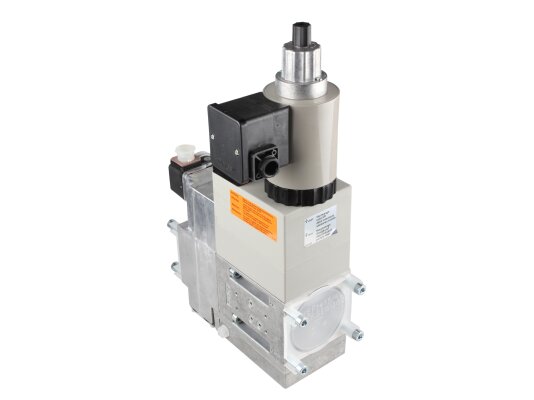

Газовый мультиблок Elco MB-ZRDLE 420 B01 S22 — газовый мультиблок Elco MB-ZRDLE 420 B01 S22, арт: 65300656 – малогабаритный газорегуляторный узел, объединяющий несколько устройств в компактном корпусе. Выделяется высокой надежностью, вариативностью монтажа, возможностью подключения дополнительного оборудования. Служит для автоматического регулирования и управления подачей газа на горение, плавного пуска, безопасной работы котла.
Комплектация MB-ZRDLE:
- реле минимального давления GW 150 A5;
- 2 электромагнитных клапана класса А по EN 161;
- регулятор с предварительно настроенным давлением пружины;
- заменяемый фильтр с мелкой сеткой для очистки потока.
В заказ можно включить блок контроля герметичности клапанов для повышения безопасности запуска и эксплуатации газовой установки.
Особенности мультиблоков Elco MB-ZRDLE:
- двухступенчатый режим работы с регулировкой частичного потока;
- закрытие электромагнитных клапанов в течение 1 сек.;
- медленное регулируемое открытие второго клапана;
- дроссель расхода главного потока.
Конструкция мультиблока
Мультиблок MB-ZRDLE собран в компактном корпусе, отлитом из алюминия. Модульная конструкция даёт способность подключать дополнительные устройства. При изготовлении комплектующих и прокладок использованы сталь, латунь, алюминий, силопрен, NBR-каучук. Мультиблок не рассчитан на работу с жидкими углеводородами, т. к. они разрушают материал уплотнителей.
Основные характеристики:
- рабочая среда – газ семейства I-III и нейтральные газы;
- раздельное управление электромагнитными клапанами;
- напряжение питания: 230 В, -15%, +10%.
- для газовых установок с давлением газа 15- 360 мбар;
- диапазон давления на выходе: 4-20 мбар (замена пружины не предусмотрена);
- уровень электрозащиты компонентов IP 54;
- возможность монтажа концевого контакта на клапан V2;
- штекерное электроподключение, DIN EN 175 301-803;
- рабочие температуры -15.+70°C (0.+70°C для установок сжиженного газа);
- штуцер G1/8 для подключения устройства контроля давления газа;
- снятие фильтра без демонтажа газовой арматуры;
- быстрое и надёжное присоединение на резьбу.
