Описание

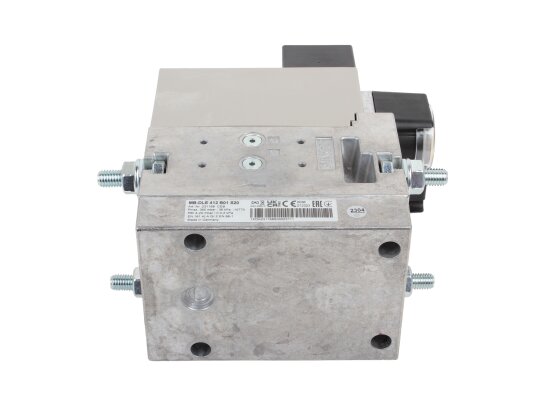

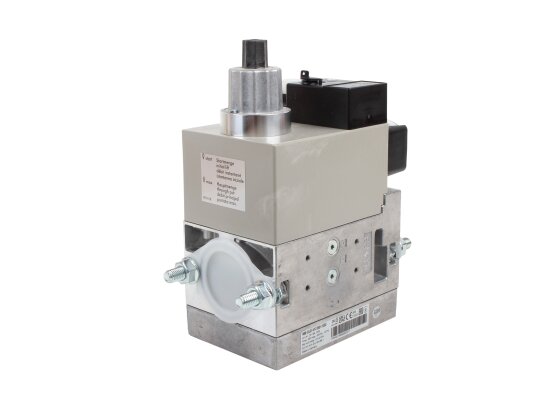

Газовый мультиблок Elco MB-DLE 412 B01 S20, арт: 13020503, служит для автоматизации розжига, регулирования выходного давления газа, безопасного перекрытия потока. Многофункциональное устройство применяется в промышленных одноступенчатых установках, сжигающих газ I-III семейства. Серия MB-DLE отличается медленным регулируемым открытием второго клапана для плавного запуска горелки.
Особенности:
- 2 автоматических клапана класса А по EN 161 с совместным управлением;
- регулятор выходного давления, диапазон настройки 4-20 мбар;
- встроенное реле минимального давления GW 150 A5;
- стандартный фильтр из нержавеющей сетки с мелкими отверстиями;
- напряжение питания э/м клапанов: 230 В, -15%, +10%;
- возможность настройки объема основного потока и открытия клапана V2;
- мгновенное закрытие э/м клапанов, быстрое открытие первого клапана, 1 сек.;
- дроссель расхода главного потока;
- уровень электрозащиты класса IP 54 по EN 60529;
- допустимая температура внешней среды: -15.+70°C (0.70°C для сжиженного газа);
- точка G1/8 для замеров давления;
- электрическое соединение через штекерный разъем EN 175 301-803.
Конструкция и монтаж
Газовый мультиблок собран в литом алюминиевом корпусе модульной конструкции. Произведен из коррозиестойких материалов: стали, латуни, алюминия, силопрена, NBR-каучука. Дополнительно можно подключить блок контроля герметичности клапанов (опция). MB-DLE встраивается в систему в любом положении, кроме вниз магнитом.
Достоинства:
- многофункциональное небольшой устройство;
- стабильные выходные параметры давления;
- мгновенное закрытие, постепенное открытие для плавного розжига;
- контроль давления на входе;
- высокий уровень электрической защиты;
- встроенный съемный фильтр с мелкими отверстиями;
- возможность подключения дополнительных устройств.
Газовые мультиблоки MB-DLE испытаны, соответствуют европейскому стандарту EN161 и другим нормам безопасности.
