Описание

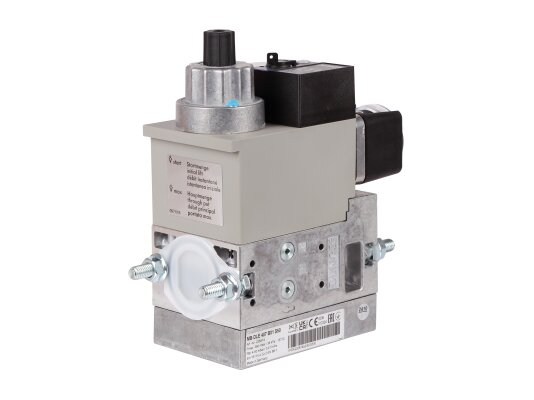

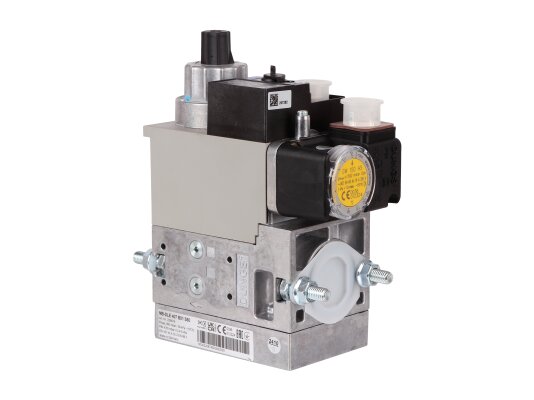

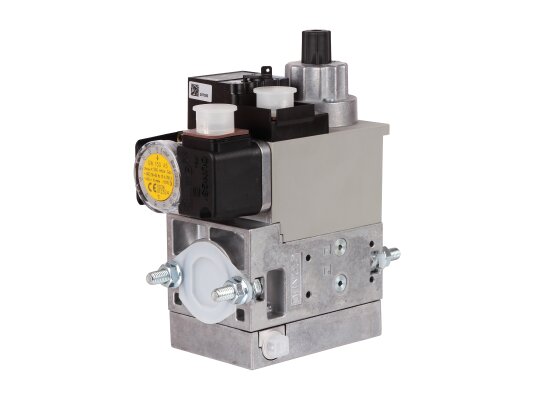

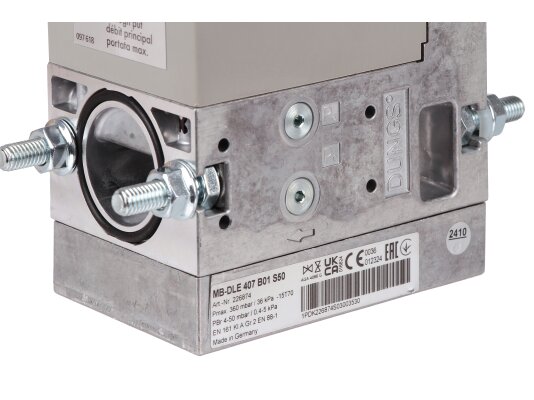

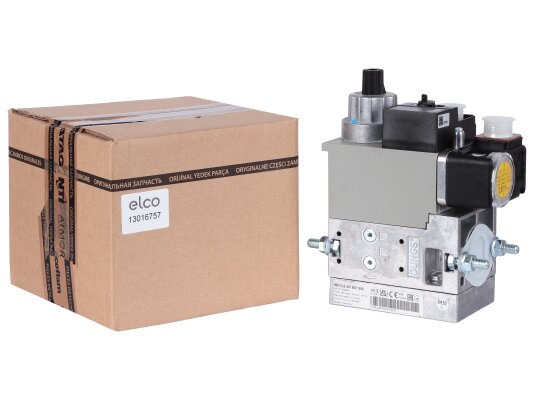

Газовый мультиблок Elco MB-DLE 407 B01 S50, арт: 13016757 – комбинированный узел регулирования и безопасности одноступенчатой горелки. Применяется в промышленных установках с давлением в магистрали до 360 мбар. Малогабаритная модульная конструкция хорошо подходит для оснащения газового оборудования большинства производителей. Герметичное перекрытие потока и быстрое срабатывание на угрозы предотвращает аварийные ситуации при эксплуатации топочной установки. Для плавного розжига горелки предусмотрена возможность регулировки времени открытия главного клапана.

Конструкция и комплектация

• Elco MB-DLE состоит из устройств:
• датчика-реле GW 150 A5 для контроля минимального давления на входе (15 мбар);
• предохранительного и регулирующего э/м клапанов класса А по EN 161;
• регулятора, отвечающего за стабильные выходные параметры выходного давления.

На входе в мультиблок установлен съемный фильтр с мелким сито для защиты клапанов от засорения и сохранения их герметичности.

При изготовлении корпуса и комплектующих газорегуляторного узла использованы алюминий, сталь, латунь, силопрен, NBR-каучук. Модульная конструкция даёт возможность подключать дополнительные устройства, например, блок проверки герметичности клапанов перед запуском системы (опция).

Особенности и параметры:

• быстрое закрытие первого и второго э/м клапанов, 1 сек.;
• быстрое открытие 1-го клапана, постепенное регулируемое открытие 2-го клапана;
• дроссель расхода главного потока;
• настройка давления подачи газа в диапазоне 4-50 мбар;
• среда – газ семейства 1-3 и другие нейтральные газы;
• совместное управление электромагнитными клапанами;
• защита от проникновения пыли/ брызг по стандарту IP 54;

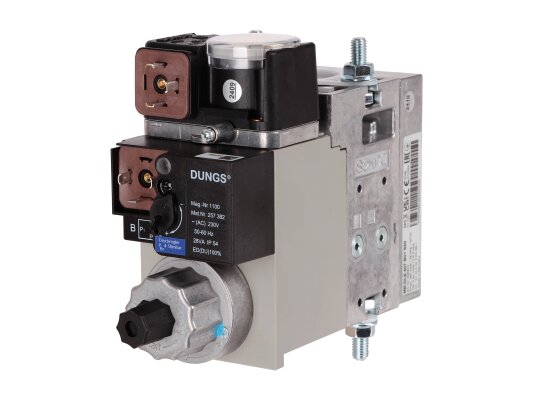

• подключение через штекерный разъем DIN EN 175 301-803;
• вариативность монтажа (кроме магнитом вверх).

Условия эксплуатации

Газовый мультиблок Elco рассчитан на работу при температурах -15.+70°C, за исключением оборудования, работающего на сжиженном газе (t только 0°C). Серия MB-DLE может использоваться только для газообразной формы сжиженного газа. Жидкие углеводороды разъедают уплотнительный материал.
