Описание

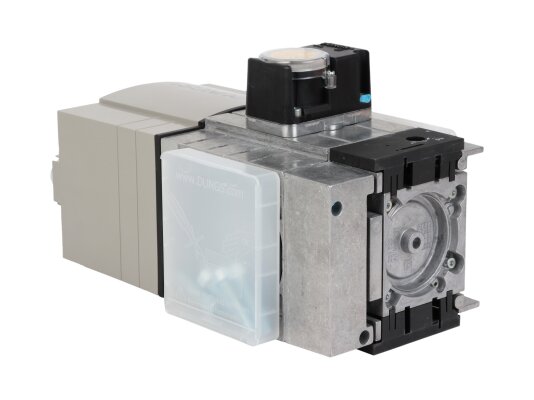

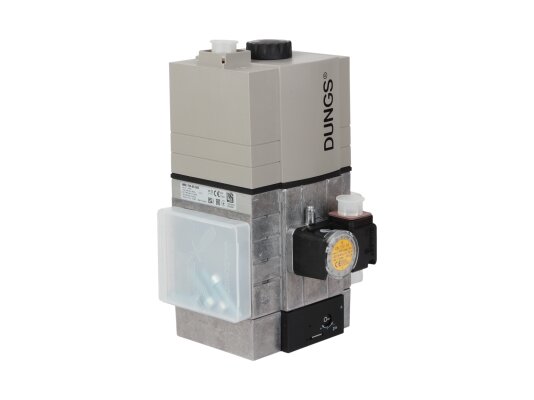

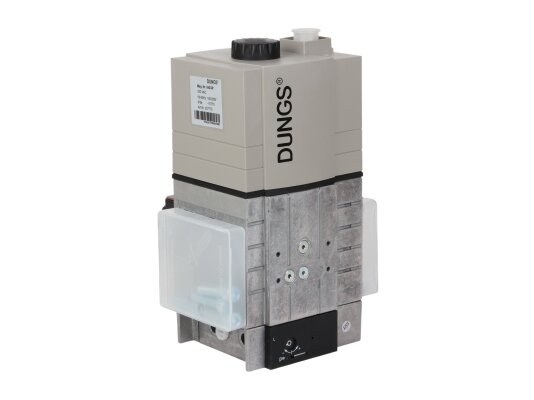

Газовый мультиблок Elco MBC-700-SE-S82, арт: 65311839 – многофункциональное устройство компактный конструкции для интеграции в систему автоматического регулирования подачи газа на промышленную горелку. Отвечает за стабилизацию и поддержание выходного давления на заданном уровне, герметичное перекрытие потока, безопасную работу топочной установки. Благодаря модульной конструкции позволяет подключать дополнительное оборудование.
Блок MBC-700 состоит из компонентов:
- реле GW 150 A5 для контроля минимального давления на входе;
- двух отдельно управляемых электромагнитных клапанов класса А по EN 161;
- серворегулятора давления с широким диапазонном настройки пружины, 5-80 мбар;

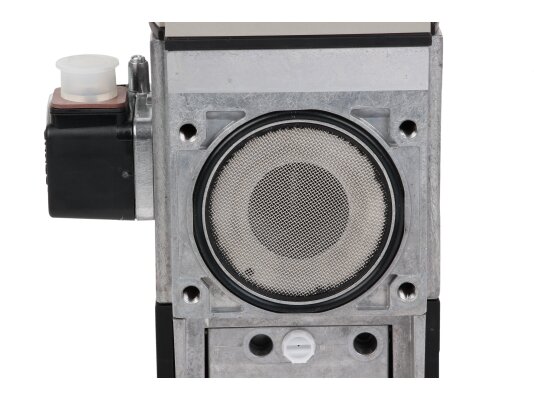

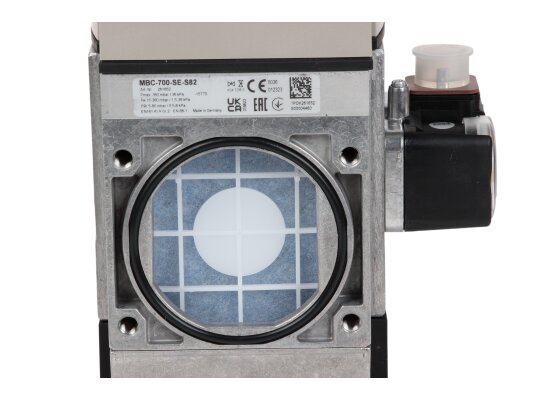

- стандартного сетчатого фильтра на входе потока для сдерживания частиц грязи.
Перед мультиблоком необходимо разместить основной газовый фильтр, что продлит ресурс эксплуатации встроенных устройств. Сетчатый фильтр необходимо периодически заменять, что можно сделать, не разбирая газовую рампу.
Модульная конструкция даёт способность устанавливать дополнительное оборудование с учётом потребностей конкретной установки (например, блок контроля герметичности клапанов, реле максимального давления и пр.).
Особенности серии MBC:
- быстрое закрытие и открытие э/м клапанов;
- высокая точность регулирования давления;
- использование в системах с давлением газа 15- 360 мбар;
- быстрое открытие и закрытие э/м клапанов, 1 сек.;
- для газов семейства I-III или другой нейтральной среды, биогаза, если H2S 0,1%;
- повышенная пропускная способность;
- уровень защиты электрических компонентов IP 54;
- штекерное подключение по DIN EN 175301-803;
- эксплуатация в условиях температур -15.+70°C (выше 0°C для сжиженного газа).
Конструкция и монтаж
Газовый мультиблок оснащен компактным корпусом из литого алюминия, к которому подключены компоненты. Элементы конструкции, мембраны и уплотнения сделан из стали, латуни, алюминия, NBR-каучука, стойких к износу и коррозии. Газорегуляторный узел встраивается в систему на фланцы с резьбой. Ориентация при монтаже – вертикальная с расположенным вверх или горизонтально расположенным магнитом, а также в промежуточном положении.
