Описание

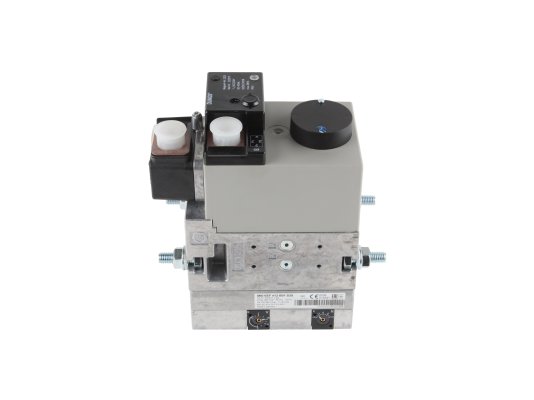

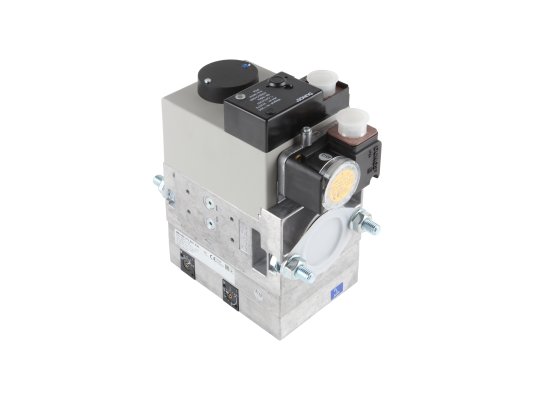

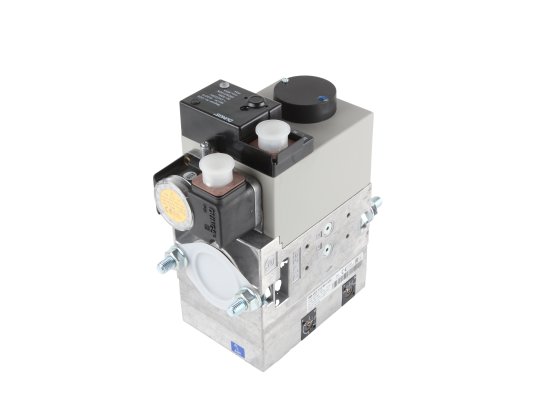

Газовый мультиблок Elco MB-VEF 412 B01 S30, арт: 13011720 представляет собой многофункциональный узел для автоматизации подачи газа на модулируемую газовую или комбинированную горелку с пневматическим регулированием. Благодаря встроенному регулятору газовоздушной смеси и быстродействующим запорным клапанам обеспечивает оптимальное смесеобразование, экономичную, безопасную и эффективную работу промышленной установки. Подходит для систем с давлением в магистрали до 360 мбар.
В газовый мультиблок входят:
- реле, контролирующее достаточность давления газа для нормальной работы горелки;
- два совместно управляемых электромагнитных клапана класса А по EN 161;
- регулятор соотношения газ / воздух;
- фильтр тонкой очистки для защиты клапанов от повреждений грязевыми частицами.
Перед мультиблоком обязательно монтируется основной газовый фильтр. Блочная конструкция позволяет подключать другие устройства (блок контроля герметичности и пр.).
Основные характеристики и особенности:
- бесступенчатое плавное регулирование;
- диапазон рабочего давления газа: 100-350 мбар;
- настройка пружины давления подачи: 0,5-100 мбар;
- быстрое срабатывание обоих клапанов, закрытие и открытие в течение 1 сек.;
- стабилизатор на клапане V1 для выравнивания входящего давления;
- параметры питания: 230 В, допустимое отклонение -15%, +10%;
- возможность установки нуля N;
- доступный диапазон настройки пропорции газ/воздух: от 0,75:1 до 3:1;
- повышенная пропускная способность;
- уровень пылевлагозащиты встроенных компонентов IP 54;
- интеграция в систему с помощью резьбовых соединений Rp 1, Rp 1 1/4 ;
- измерительные штуцеры G1/8 по DIN ISO 228 для контроля давления;
- штекерный тип подключения по DIN EN 175301-803;
- внешний импульсный трубопровод;
- износо-, коррозиестойкая конструкция, корпус и детали из стали, латуни, алюминия;
- мембраны и уплотнения на основе НБК, силиконового каучука;
- диапазон температур эксплуатации: -15.+70°C (t.0°C для сжиженного газа);
Применение
Газовый мультиблок Elco MB-VEF рассчитан на работу с газами семейства I-III, нейтральными газами. Хорошо подходит для горелок широкого спектра производителей.
Достоинства:
- многофункциональный узел в компактном корпусе;
- широкий диапазон настройки выходного давления;
- плавное бесступенчатое регулирование;
- быстрое срабатывание электромагнитных клапанов;
- образование оптимального состава газовоздушной смеси;
- удобство монтажа на резьбовые фланцы;
- надёжная пыле-, влагозащита, класс IP 54.
Монтаж
Газовые мультиблоки Elco MB-VEF располагаются на газопроводе с вертикально размещенной катушкой.
