Описание

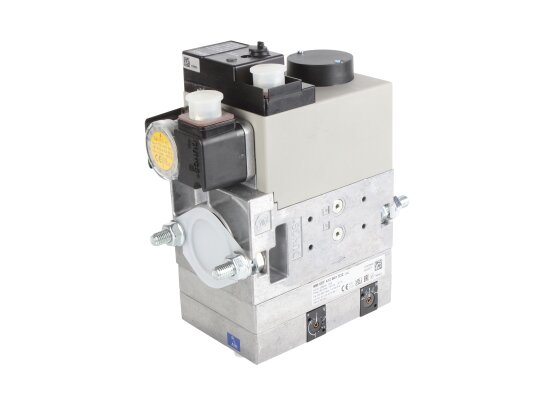

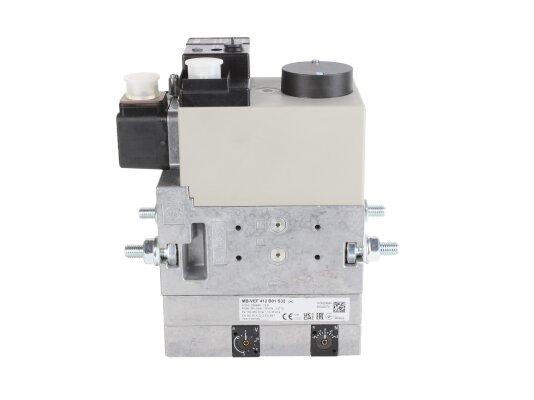

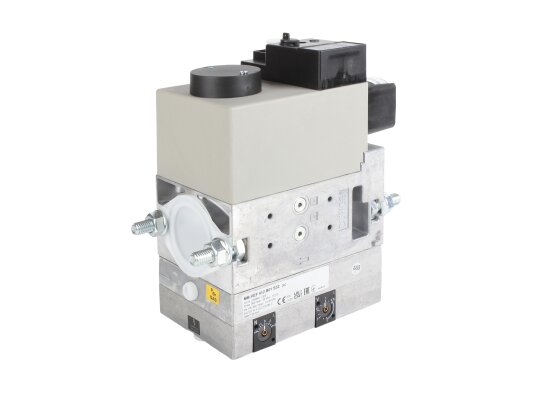

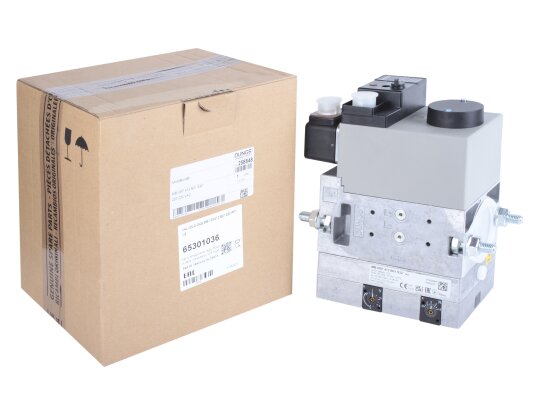

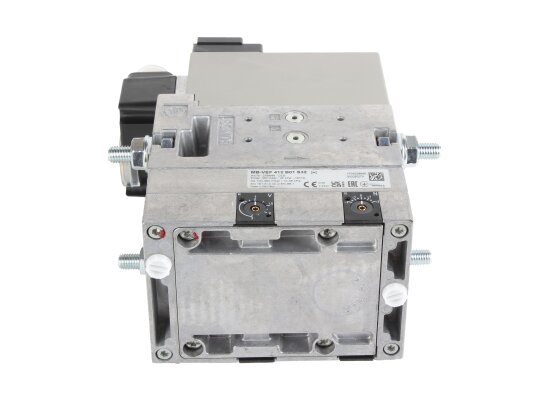

Газовый мультиблок Ecoflam MB-VEF 412 B01 S32, арт: 65301036 обеспечивает управление потоком газа для безопасного и энергоэффективного функционирования промышленной газовой установки. Благодаря совмещению в едином корпусе нескольких устройств и возможности дооснащения, значительно упрощает сборку системы сжигания газа и позволяет экономить ресурсы на монтаже.
Мультиблок Ecoflam MB-VEF включает:

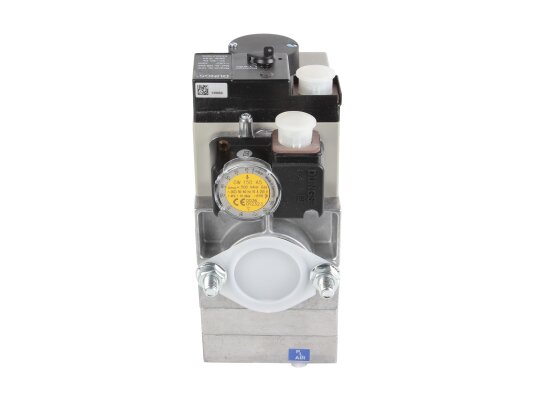

- реле мини GW 150 A5 для отслеживания достаточности давления газа в магистрали;
- электромагнитные быстродействующие клапаны класса А по EN 161;
- регулятор соотношения газ:воздух;
- фильтр тонкой очистки для удаления грязи.
Дополнительно узел можно укомплектовать блоком контроля герметичности клапанов и другими устройствами. В базовую комплектацию не включены монтажные фланцы, штекеры для электроподключения.
Особенности серии MB-VEF;
- быстрое закрытие и открытие обоих клапанов, 1 сек.;
- рабочая среда – газ семейства I-III и нейтральные газы;
- требования к питающей сети: 230 В, -15%, +10%;
- бесступенчатое плавное регулирование;
- для систем с давлением газа до 360 мбар;
- возможность установки нулевой точки;
- доступный диапазон задания пропорции газ/воздух: от 0,75:1 до 3:1;
- повышенная пропускная способность;
- уровень защиты встроенных компонентов от пыли/влаги IP 54;
- внешний импульсный трубопровод;
- эксплуатация при температурах -15.+70°C (выше 0°C для сжиженного газа).
Конструкция мультиблока
Мультиблок MB-VEF имеет компактную модульную конструкцию с возможностью подключения доп. устройств. Корпус и детали произведены из стали, латуни, алюминия, мембраны и уплотнения изготовлены на основе НБК, силиконового каучука. Устройство рассчитано на работу с газообразной средой.
Важно! Нельзя использовать мультиблок MB-VEF для работы с жидкими углеводородами, т.к. они разрушают уплотнительные материалы.
Достоинства:
- многофункциональный блок в едином корпусе;
- плавная регулировка пропорции газ/воздух в широком диапазоне;
- герметичность, быстродействующие электромагнитные клапаны;
- высокая пропускная способность;
- удобство и надежность монтажа на резьбовые фланцы;
- пыле-, влагозащита корпуса класса IP54.
Установка
Газовые мультиблоки Elco MB-VEF могут размещаться в вертикальном положении с вертикально расположенной катушкой. Интеграция в систему осуществляется с помощью резьбовых соединений.
