Описание

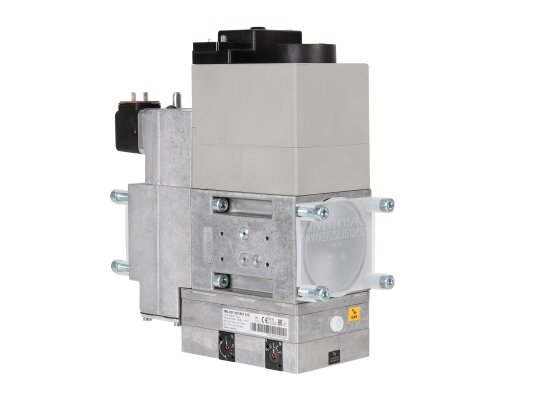

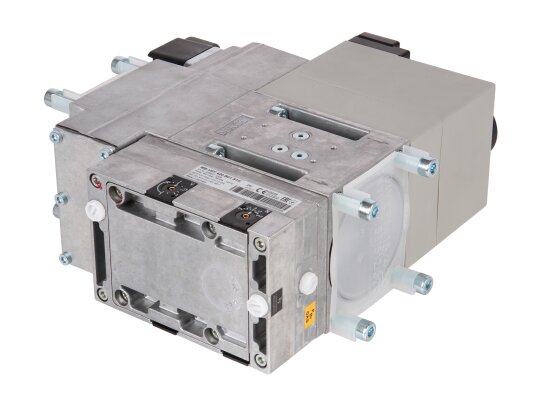

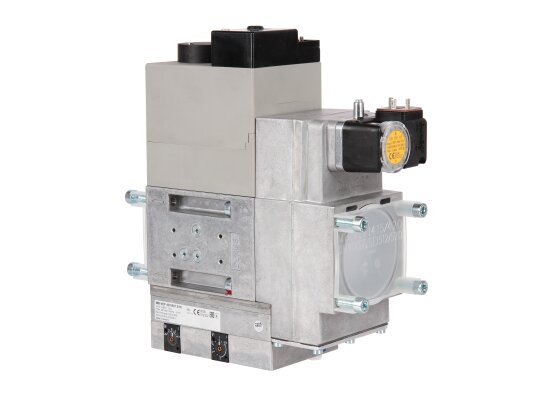

Газовый мультиблок Elco MB-VEF 420 B01 S10, арт: 13011725 отвечает за регулирование потока газа на горение, безопасную и эффективную работу топочной установки. Герметично отключает подачу топлива на горелку при сбоях и неполадках в системе. Регулятор поддерживает оптимальный состав газовоздушной смеси для экономичного потребления газа и максимального КПД котла. Многофункциональный блок собран в компактном корпусе и используется для оснащения горелок промышленных систем отопления с давлением в магистрали до 360 мбар.

Elco MB-VEF объединяет:

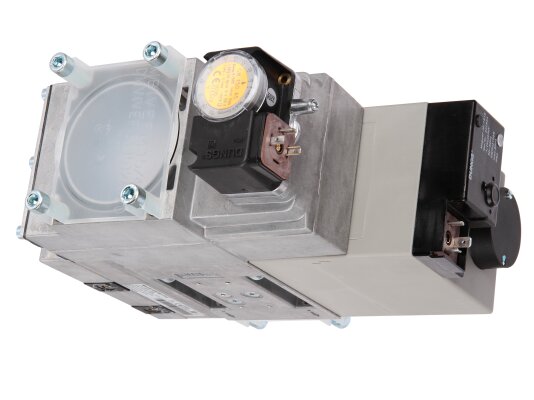

• реле минимального давления для нормального функционирования горелки;
• два совместно управляемых клапана класса А по стандарту EN 161;
• регулятор состава газовоздушной смеси;
• предварительный фильтр для удаления грязи на входе потока.

Модульная конструкция может оснащаться дополнительными устройствами для расширения функций.

Основные характеристики и особенности:

• бесступенчатое плавное регулирование;
• входящее давление газа 5-100 мбар;
• регулировка выходного давления в диапазоне 0,5-100 мбар;
• быстрое срабатывание э/м клапанов, время закрытия / открытия 1 сек.;
• регулятор на клапане V1 для стабилизации входного давления;
• параметры питания: 230 В, допустимое отклонение -15%, +10%;
• компенсация давления в камере сгорания и возможность настройки нулевой точки;

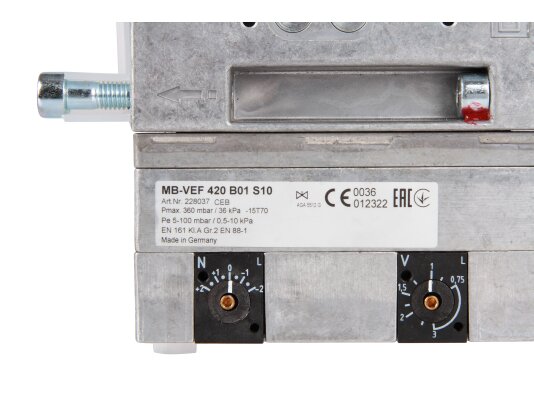

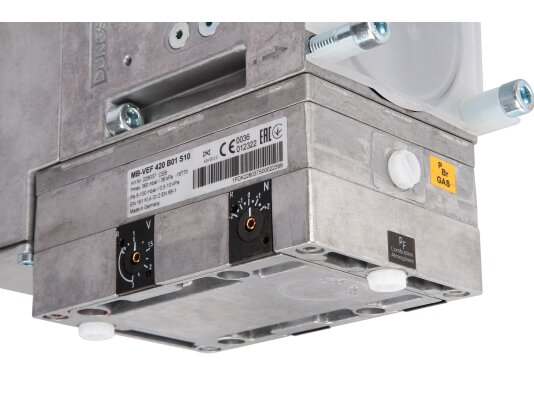

• регулятор для задания пропорции газ/воздух в пределах от 0,75:1 до 3:1;
• возможность установки блока контроля герметичности и другого оборудования;
• защита от пыли/ влаги по стандарту IP 54;
• резьбовой способ соединения с газовой магистралью;
• места для проверки давления газа, параметры подключения G1/8 по DIN ISO228;
• литой алюминиевый корпус и детали из стали, латуни, алюминия;
• мембраны и уплотнения на основе НБК, силиконового каучука;
• штекерный тип подключения DIN EN 175301-803 для э/м клапанов и реле;
• монтаж в вертикальном положении с вертикально размещенной катушкой.

Условия эксплуатации

Газовый мультиблок MB-VEF применяется в условиях внешних температур -15.+70°C. Нижний диапазон температур при эксплуатации в установках, потребляющих сжиженный газ, ограничен 0 °C. Жидкие углеводороды разрушают материал прокладок.

Достоинства:

• компактный многофункциональное устройство;
• плавное бесступенчатое регулирование;
• задание рабочих параметров в широком диапазоне;
• оптимальный состав газовоздушной смеси;
• быстрое срабатывание э/м клапанов;
• соединение на резьбовые фланцы;
• уровень электрозащиты класса IP54.

Применение

Газовые мультиблоки Elco MB-VEF применяются в горелках с модулируемым режимом работы. Подходят для газа семейства 1-3 и других нейтральных газов. Совместимы с горелками большинства известных брендов, включая Elco, Wieshaupt, Oilon, Ecoflam, Riello, Baltur и пр.
