Описание

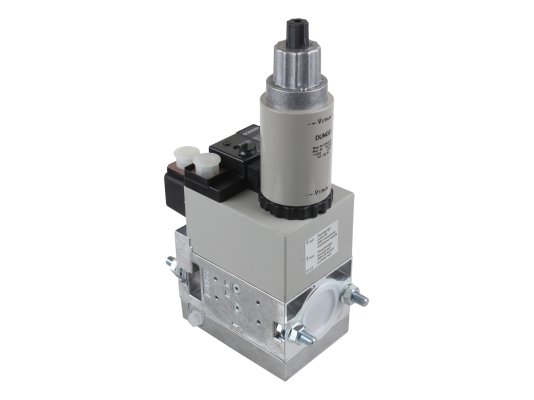

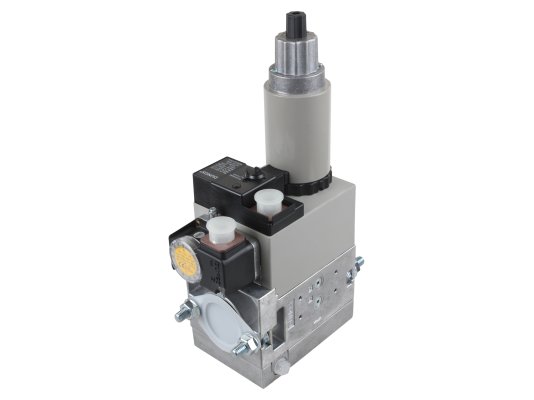

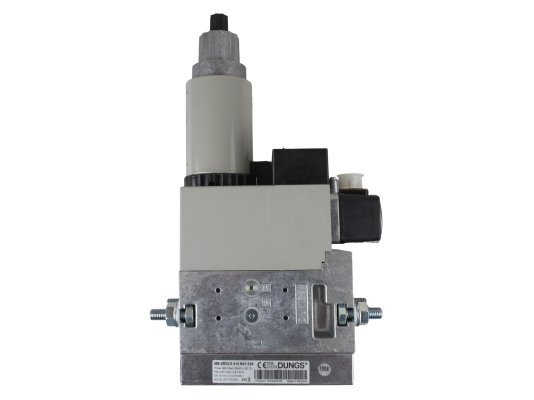

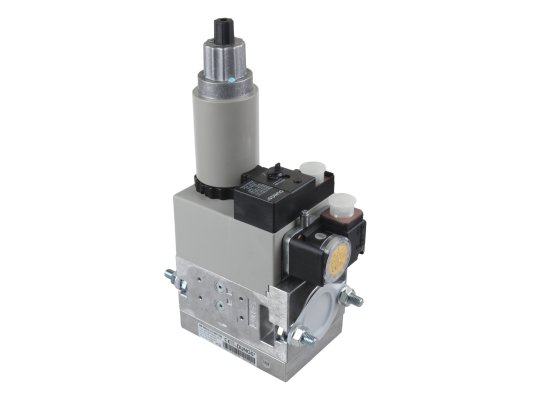

Газовый мультиблок Elco MB-ZRDLE 412 B01 S20 — газовый мультиблок Elco MB-ZRDLE 412 B01 S20, арт: 13012275 – функциональное оборудование в компактном корпусе для автоматизации подачи газа на горелку. Заменяет несколько отдельных устройств, экономит пространство и ресурсы на монтаж в систему. Универсальный узел стабилизирует и поддерживает давление газа, мгновенно перекрывает поток при возникновении нестандартных ситуаций, гарантирует безопасную эксплуатацию котла. Хорошо подходит для газовых установок с давлением в магистрали до 360 мбар.
В мультиблоке MB-ZRDLE объединены:
- реле минимального давления GW 150 A5;
- электромагнитные клапаны класса А по EN 161 с совместным управлением;
- регулятор с предустановленными настройками выходного давления;
- сетчатый фильтр с мелкими отверстиями для очистки потока.
Дополнительно мультиблок можно оснастить устройством контроля герметичности клапанов для повышения безопасности работы горелки. В комплект поставки не входят монтажные фланцы и штекер для электроподключения.
Особенности серии MB-ZRDLE:
- двухступенчатый режим эксплуатации с регулировкой частичного потока;
- быстрое отключение подачи газа (1 сек.) для сохранения герметичности системы;
- медленное регулируемое открытие 2-го э/м клапана для плавного розжига горелки.
Оптимальное время открытия на втором клапане задаётся при пуско-наладочных работах.
Исполнение и монтаж мультиблока
Elco MB-ZRDLE собран в литом алюминиевом корпусе небольшой размеров, к которому могут подключаться другие устройства для расширения функций. Компоненты и уплотнения сделан из стали, латуни, алюминия, силопрена, NBR-каучука, стойких к коррозии и составу газов. Универсальный блок легко интегрируется в систему с помощью резьбовых соединений. Допускаются различные положения при монтаже, исключающие переворачивание магнита. Электроподключение осуществляется с помощью штекерного разъема по DIN EN 175 301-803.
Основные параметры:
- рабочее напряжение: 230 В, -15%, +10%;
- работа с газами семейства I-III;
- давление газа на входе: 15- 360 мбар;
- медленное регулируемое открытие второго э/м клапана;
- настройка пружины регулятора давления: 4-20 мбар;
- дроссель регулировки расхода главного потока;
- защита от пыли и влаги по стандарту IP 54;
- возможность монтажа концевого переключателя на клапане V2;
- штуцер G1/8 для измерения давления.
Эксплуатационные условия
Газовые мультиблоки Elco MB-ZRDLE могут эксплуатироваться при температурах -15.+70°C. Для установок сжиженного газа внешняя температура должная быть выше 0 °С.
