Описание

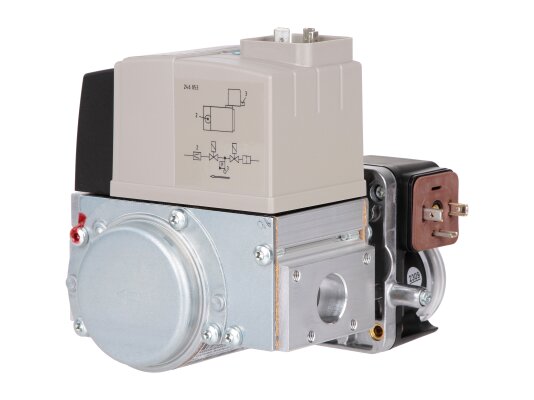

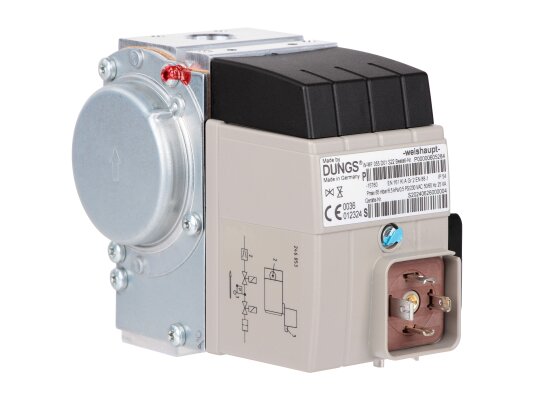

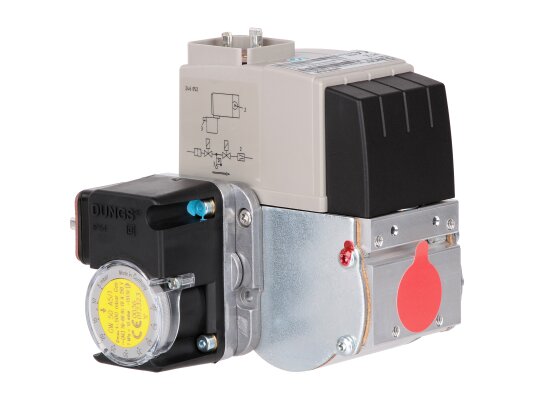

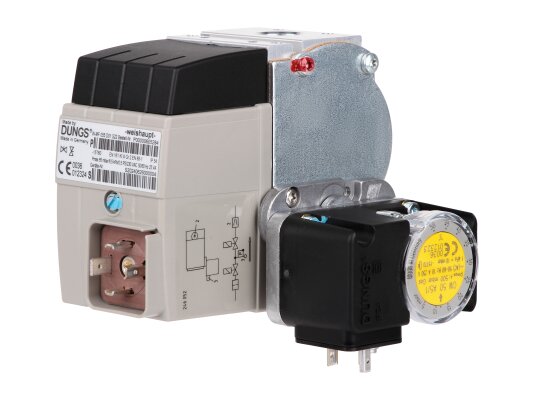

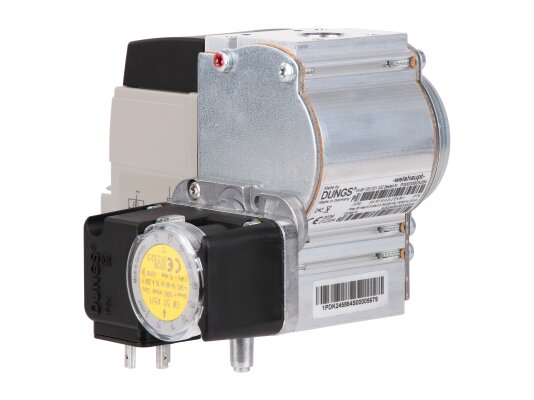

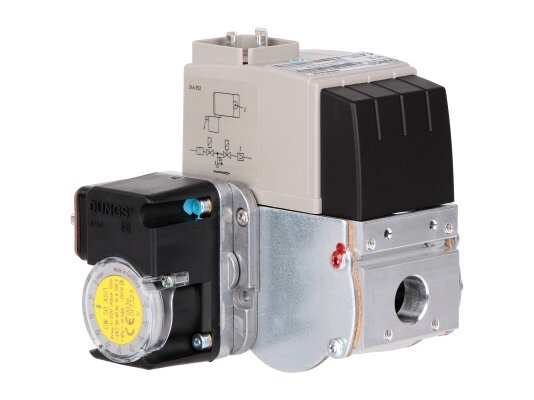

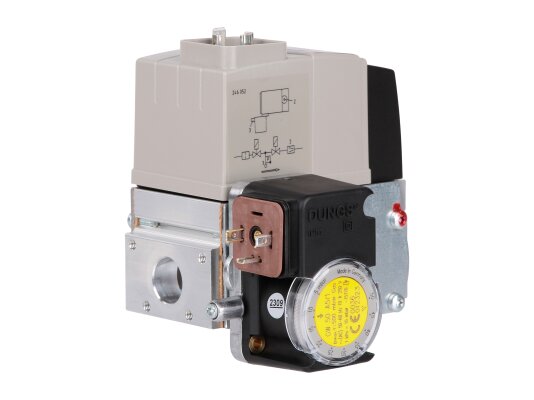

Газовый мультиблок Weishaupt W-MF 055 D01 S22 — газовый мультиблок Weishaupt W-MF 055 D01 S22, арт: 605284 – многофункциональное устройство для автоматического управления и регулирования подачи газа, безопасной эксплуатации промышленной газовой горелки. Объединяет в компактном корпусе несколько устройств. Хорошо подходит для систем с давлением газа до 65 мбар.
Подробнее о мультиблоке
В состав мультифункционального блока входит:
- два электромагнитных клапана класса А по EN 161;
- серворегулятор давления по DIN EN 88-1;

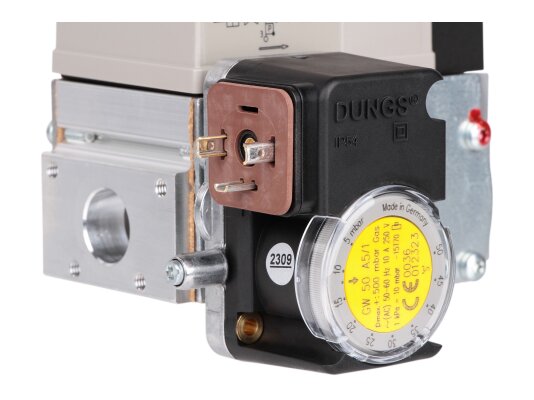

- реле минимального давления;
- фильтр тонкой очистки.
Соединительные фланцы не включены в комплектацию. Заказываются отдельно.
Параметры и особенности:
- нормально-закрытые электромагнитные клапаны с совместным управлением;
- быстрое открытие и закрытие э/м клапанов;
- настройка выходного давления в диапазоне 3-15 мбар;
- применение в системах с давлением в магистрали до 65 мбар;
- быстрое и надёжное присоединение с помощью резьбы Rp 1/2;
- электроподключение по DIN EN 175 301-803;
- надёжная защита электрических контактов от пыли и брызг воды (стандарт IP 54);
- диапазон эксплуатационных температур: -15.+60 °C;
- установка в систему от вертикального до горизонтального положения.
Конструкция и условия эксплуатации

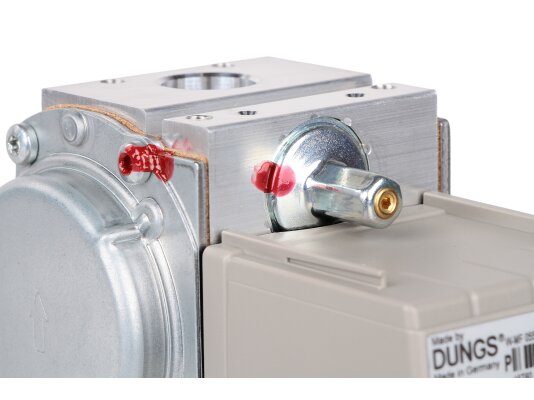

Мультиблок собран в компактном корпусе, что уменьшает размеры газовой линии. На входе установлен фильтр. Корпус отлит под давлением из алюминия. Детали, контактирующие с газом сделан из стали Устройство не содержит цветных металлов. Материал уплотнений – NBR-каучук, стойкий к низкотемпературной эксплуатации и составу углеводородов. Реле установлено перед первым клапаном, контролирует минимальное давление газа для нормальной работы котла. На корпусе предусмотрены точки для контроля давления.
Рабочая среда и применение
Газовые мультиблоки служит для работы с сухими газами I-III семейства, включая биогаз и газ после очистных сооружений с максимальным содержанием Н2S 0,1%, другими нейтральными газами.
Мультиблок устанавливается в промышленные газовые горелки WG5/1A LN.
