Описание

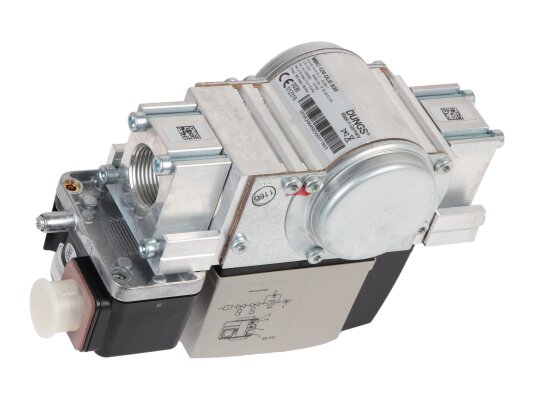

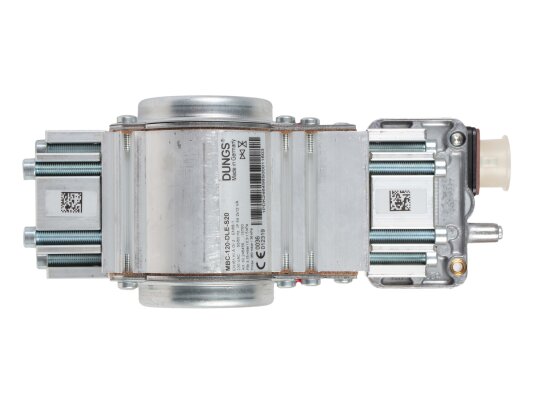

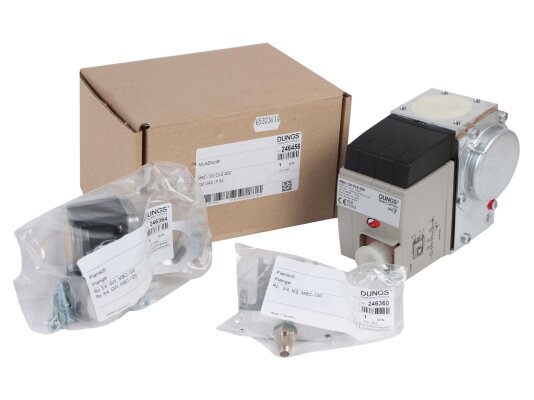

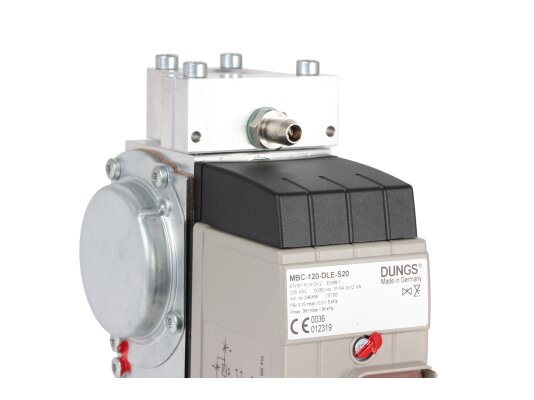

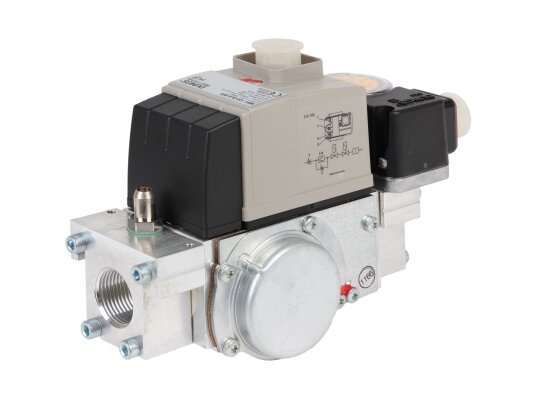

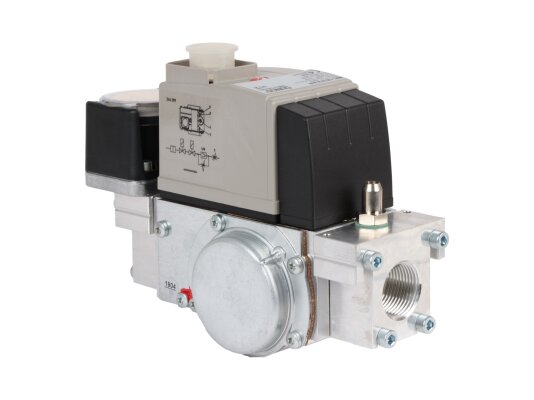

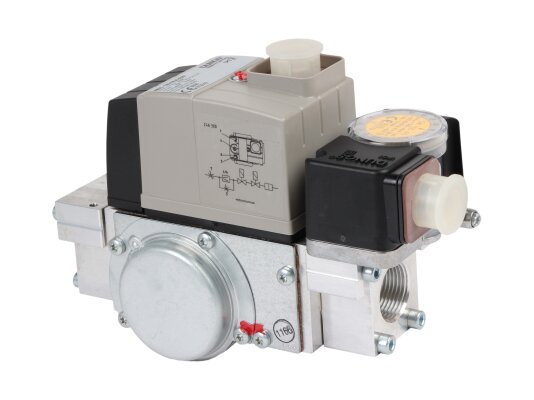

Газовый мультиблок Elco MBC-120-DLE S20, арт: 65323616 – многофункциональный узел в компактном корпусе, заменяющий целый ряд отдельных устройств. Предназначен для автоматического регулирования подачи газа на горелку под заданным давлением, безопасного перекрытия газопровода, плавного розжига и безаварийной, энергоэффективной работы газовой установки. Рассчитан на давление в магистрали 360 мбар.
Elco MBC-120-DLE оснащен:

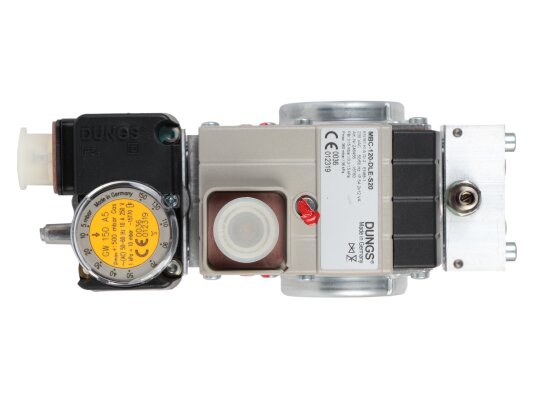

- реле, функцией которого является контроль минимально возможного давления газа на входе для нормального функционирования горелки;
- двумя запорными электромагнитными клапанами класса А по EN 161 для герметичного закрытия газопровода и регулирования режима подачи газа;
- регулятором выходного давления с сервоприводом, поддерживающим точные параметры давления с учетом настроек;
- фильтром на 120 мкм для улавливания грязи и сохранения работоспособности компонентов мультиблока.
Регулярно необходимо заменять фильтр. Для этого не требуется разбирать весь мультиблок. Перед газовой рампой требуется установить отдельный фильтр, что продлит срок службы оборудования.
Основные отличия линейки MBC-DLE
Газовые мультиблоки MBC-DLE отличаются быстрым закрытием э/м клапанов (1 сек.), что гарантирует сохранение герметичности системы. Медленное (регулируемое) открытие клапана способствует плавное воспламенение при запуске горелки. Серворегулятор поддерживает установленные параметры давления с высокой точностью.
Параметры и особенности:
- для одноступенчатых газовых горелок;
- рабочая среда – газ 1-3 семейства, другие нейтральные газы;
- установка в систему с давлением газа в магистрали 15- 360 мбар;
- задержка открытия за счет демпфированного повышения давления;
- высокий расход при низком перепаде давлений;
- чувствительная настройка давления, диапазон 3-15 мбар;
- электромагнитный привод постоянного напряжения;
- совместное управление электромагнитными клапанами;
- ограничитель главного клапана после регулятора;
- внутренняя импульсная линия;
- компактный корпус из литого алюминия;
- комплектующие и уплотнения из стали, алюминия, латуни, NBR-каучука;
- монтаж на фланцы с трубной резьбой согласно ISO 7/1;
- установка на горизонтальный или вертикальный газопровод магнитом вверх;
- защита электрических компонентов от пыли/ влаги класса IP 54;
- штекерное подключение, DIN EN 175301-803.
Условия эксплуатации
Газовый мультиблок Elco MBC-120-DLE S20 рассчитан на работу при температурах 15.+70°C ( 0 °C в установках сжиженного газа). Запрещено использовать мультиблок для негазообразной формы сжиженного газа. Жидкие углеводороды разрушают материал уплотнений, что приводит к разгерметизации системы.
