Описание
Газовый мультиблок Elco MBC-120-DLE S40, арт: 65108238 объединяет в компактном корпусе несколько устройств для регулирования давления и управления подачей газа на горение. Совместим с горелками многих брендов. Рассчитан на максимальное давление газа в магистрали 360 мбар. Характеризуется надёжным исполнением, точным срабатыванием, низким энергопотреблением.

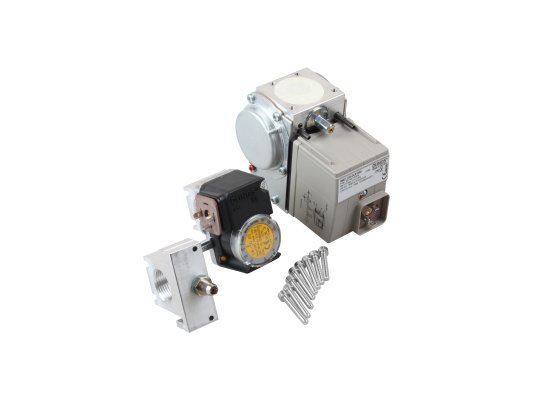

В состав мультиблока MBC-120-DLE входит:

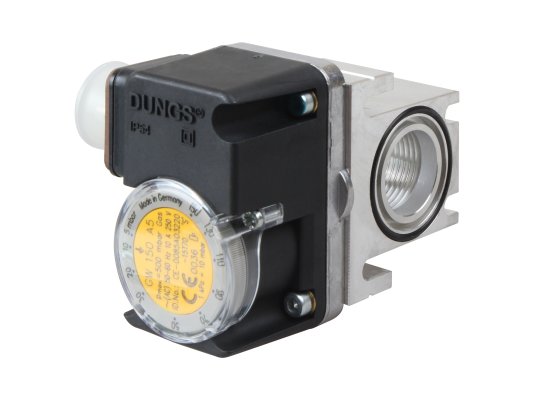

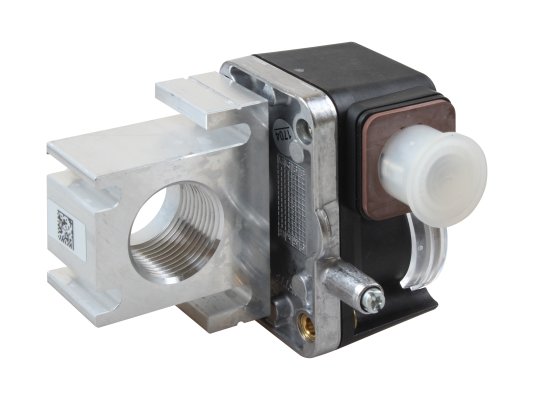

- реле GW 150 A5 для контроля минимального уровня входного давления;
- два запорных электромагнитных клапана класса А по EN 161;
- регулятор давления с сервоприводом для подачи газа под необходимым давлением;
- фильтр с мелкой сеткой 120 мкм для очистки потока от грязи.
Фильтр можно заменить без демонтажа мультиблока с газовой установки. О необходимости замены сетки свидетельствует существенный перепад давления до и после фильтра.
Главные отличия линейки MBC-120-DLE
Газовые мультиблоки серии MBC DLE отличаются быстрым закрытием клапанов (1 сек.), что сохраняет герметичность системы и обеспечивает безопасную эксплуатацию котла. Открытие осуществляется медленно, что способствует плавному воспламенению топлива. Серворегулятор поддерживает точные выходные параметры давления с учётом настроек.
Основные характеристики и особенности:
- одноступенчатое регулирование;
- задержка открывания за счет демпфированного повышения давления;
- высокие значения расхода при низком перепаде давлений;
- электромагнитный привод постоянного напряжения;
- работа с газом 1-3 семейства и другой нейтральной газообразной средой;
- применение в системах с давлением газа 15- 360 мбар;
- совместное управление электромагнитными запорными клапанами;
- чувствительная настройка выходного давления в диапазоне 3-15 мбар;
- ограничитель главного клапана после регулятора;

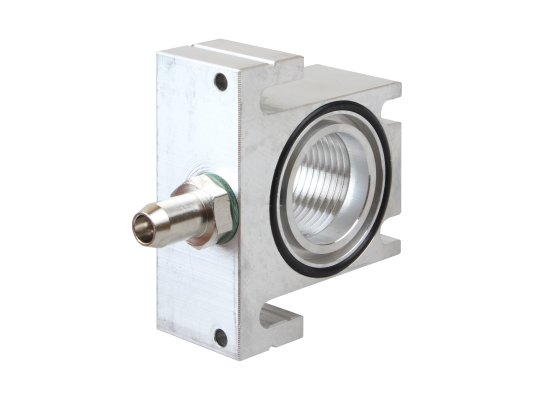

- фланцевые соединения с трубной резьбой в соответствии со стандартом ISO 7/1;
- защита от попадания внутрь корпуса пыли и брызг по стандарту IP 54;

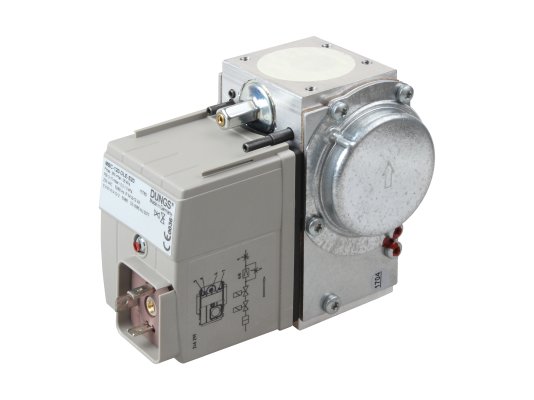

- штекерное электроподключение в соответствии с DIN EN 175301-803.
Конструкция и эксплуатация мультиблока

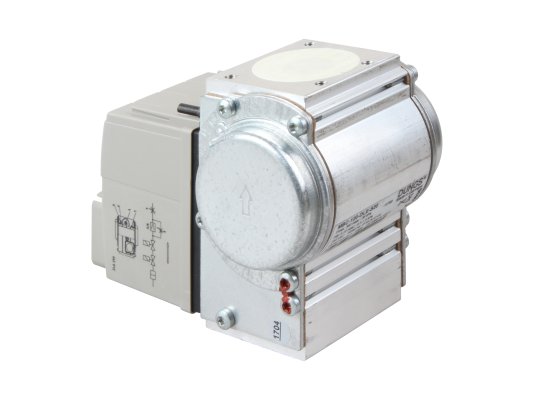

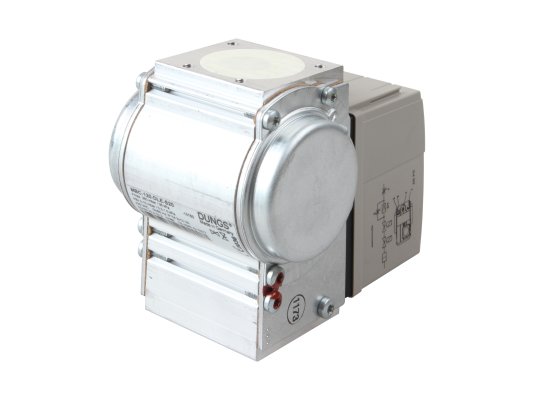

Газовый мультиблок Elco MBC-120-DLE оснащен малогабаритным корпусом из алюминия. Детали и уплотнения изготовлен из алюминия, стали, NBR-каучука, стойких к составу газов и износу. Монтаж газорегуляторного узла осуществляется на горизонтальный или вертикальный газопровод магнитом вверх. Допускается использование мультиблока в условиях внешних температур -15.+70°C (0.+70°C в установках сжиженного газа, кроме жидких углеводородов).
