Описание

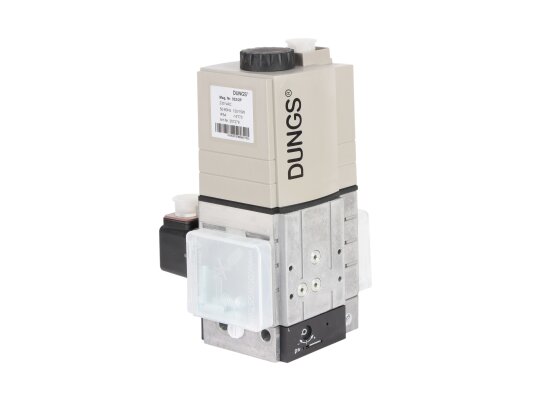

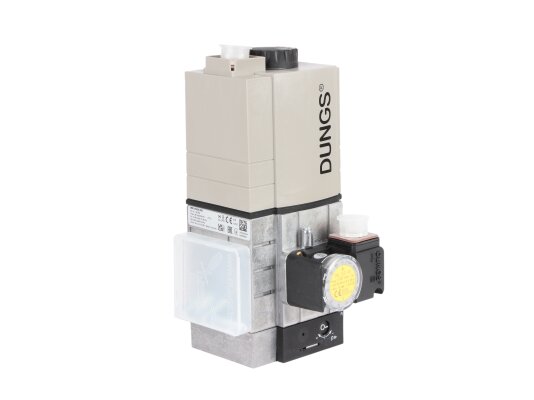

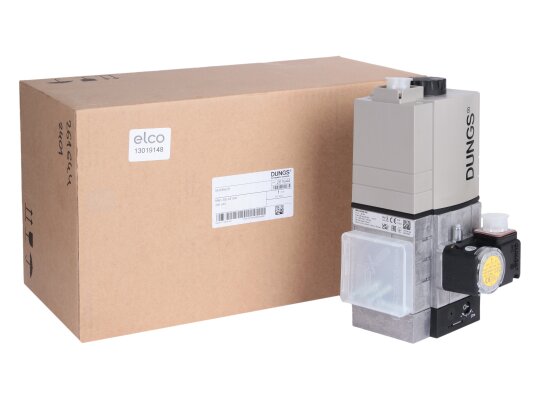

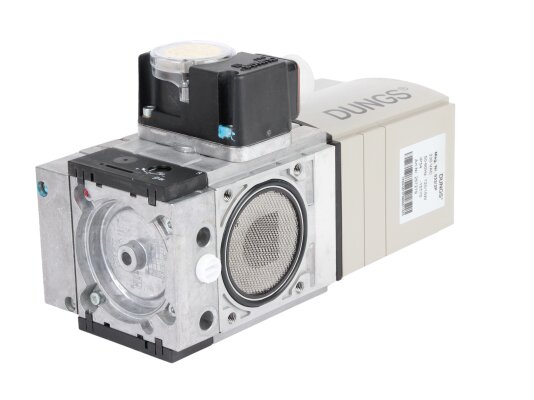

Газовый мультиблок Elco MBC-300-SE-S82, арт: 13019148 служит для управления потоком газа на промышленную горелку. Хорошо подходит для систем с давлением в магистрали до 360 мбар. Отличается высокой пропускной способностью, быстрым и надёжным перекрытием газопровода, низким энергопотреблением, точным регулированием выходных параметров, широким диапазоном настройки. Собран в малогабаритном корпусе с возможностью подключения дополнительных устройств.
Мультиблок MBC оснащён:

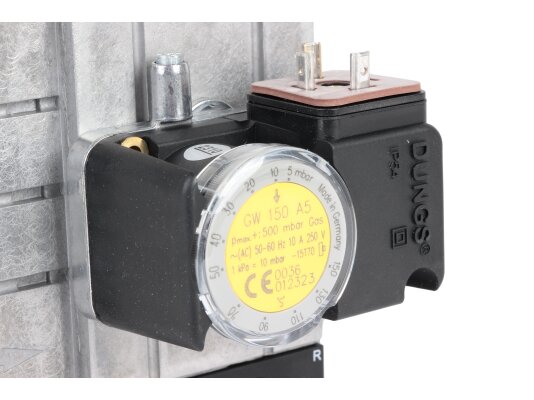

- датчиком-реле минимального давления GW 150 A5;
- двумя запорным автоматическими клапанами класса А по EN 161;
- серворегулятором выходного давления;
- стандартным фильтром для улавливания грязи.
Оба электромагнитных клапана отличаются быстрым закрытием и открытием (время срабатывания 1 сек.). Серворегулятор поддерживает точные параметры давления перед горелкой в широком диапазоне входных давлений.
Основные параметры и особенности:
- применение в установках с давлением газа 15- 360 мбар;
- питание от сети: 230 В, -15%, +10%;
- раздельное управление клапанами;
- диапазон регулировки давления на горелку: 5-80 мбар;
- повышенная пропускная способность;
- резьбовые фланцы для быстрой и надёжной интеграции в систему;
- класс пылевлагозащиты встроенных компонентов IP 54;
- штекерный тип подключения, DIN EN 175301-803;
- температуры эксплуатации: -15.+70°C (от 0°C для сжиженного газа).
Устройство и монтаж

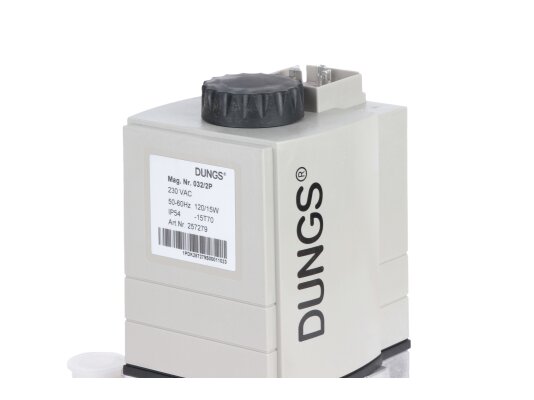

Корпус газовых мультиблоков серии MBC-300 отлит из алюминия. Электромагнитный привод произведён из стали и алюминия, мембраны и уплотнения – на основе углеводородостойкого NBR-каучука. Модульная система позволяет устанавливать дополнительные устройства, например реле максимального давления, блок VPS для контроля клапанов на герметичность.
Мультиблок устанавливается в вертикальный, горизонтальный газопровод или в промежуточном положении, кроме вниз магнитом. Для повышения надежности газовой установки требуется монтаж основного фильтра.
Достоинства:
- многофункциональность, широкий спектр применения;
- быстрое срабатывание э/м клапанов;
- высокая пропускная способность;

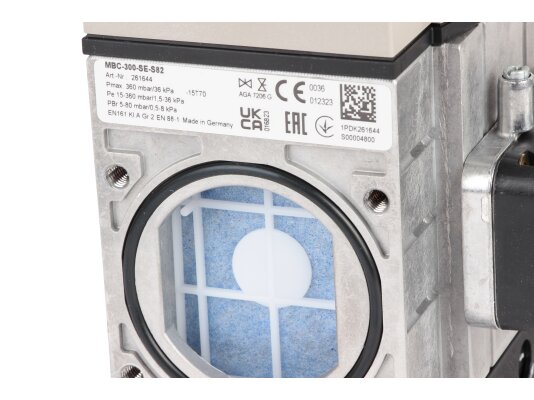

- пылезащитная сетка с возможностью замены без разборки арматуры;
- надёжная защита электрических компонентов от внешних воздействий;
- стабильные выходные параметры.
Рабочая среда и область применения
Газовый мультиблок Elco MBC-300-SE-S82 может использоваться для газов семейства I-III и другой нейтральной газообразной среды. Хорошо подходит для установок, работающих на биогазе при содержании H2S 0,1%. Запрещено использовать устройство для жидких углеводородов, т. к. они разъедают прокладочный материал. Серия МВС устанавливается в горелки многих брендов, в т.ч. Elco, Ecoflam, Baltur, Wieshaupt, Oilon, Cuenod.
