Описание

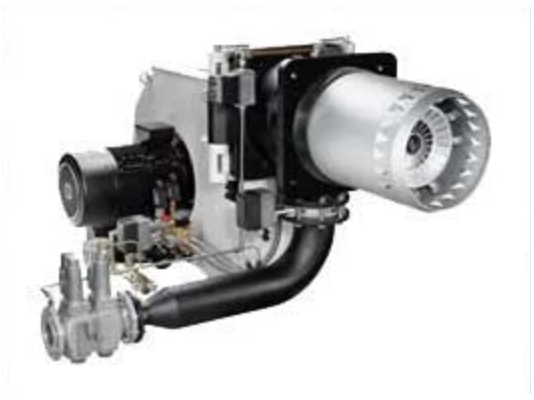

Дизельная горелка Elco EK 7.350 L-Z KN работает в автоматизированном режиме в соответствии со стандартом EN 267, что наряду с устройствами регулирования подачи воздуха и топлива обеспечивает высокую эффективность и экономичное энергопотребление. Система наддува с регулируемыми оборотами способствует устойчивому горению в топках любого типа, в том числе с повышенным противодавлением.
Рабочая среда
Жидкотопливная горелка рассчитана на сжигание дизельного и другого легкого топлива вязкостью до 6 мм 2/с.
Подробнее о горелке
Горелка собрана в прочном литом корпусе из алюминиевого сплава, оснащена поворотным фланцем, что предоставляет свободный доступ к обслуживаемым компонентам.
Высоконапорная вентиляция с регулируемыми оборотами двигателя обеспечивает высокое нагнетательное давление для устойчивого горения и свободного от пульсаций пламени во всех типах топок, включая модификации с повышенным противодавлением.
Регулирование подачи топлива и воздуха осуществляется с помощью электронного блока и сервопривода.
В состав жидкотопливной горелки входят узлы:
- мощная система принудительного наддува с электродвигателем;
- топочный автомат для повторно-кратковременного режима функционирования, с разъемом для запального трансформатора, клеммной разводкой с защитой от неправильного подключения;
- система топливоподачи с жидкотопливным насосом для нагнетания топлива под высоким давлением, э/м клапаны, реле давления, регулятор, манометр;
- короткая огневая голова, форсунка, устройство смешения, узел розжига, датчик для контроля горения пламени;
- устройство регулирования соотношения топливо/ воздух, шаговый электропривод для управления подачей воздуха на горение;
- трансформатор для электрического высоковольтного поджига топливовоздушной смеси 2х 7 кВ.
Дизельная горелка для котлов отопления оснащена фланцем с уплотнительной прокладкой и крепежными принадлежностями.
Параметры и особенности:
- 3-ступенчатое регулирование мощности в диапазоне 1115-4500 к Вт;
- рабочая среда: жидкое топливо вязкостью до 6 мм 2/с;
- прерывистый цикл работы, перезапуск каждые 24 часа для самодиагностики неисправностей;
- питание от электрической сети 400 В ±10%, 50 Гц;
- точное автоматизированное управление с помощью микропроцессора;
- достижение максимального теплового эффекта и полного сгорания топлива за счет оптимизации состава топливовоздушной смеси;
- сжигание топлива с незначительными выбросами оксидов азота и углерода;
- отдельное размещение топочного автомата в распределительном шкафу;
- контроль наличия пламени с помощью УФ-датчика.
Достоинства:
- высокая энергоэффективность;
- регулирование мощности в широком диапазоне;
- стабильное горение пламени, без пульсаций, в любых топках;
- автоматизированное управление функциями;
- незначительные выбросы NOx и CO;
- адаптация под особенности конструкции тепловой установки;
- удобный доступ к обслуживаемому узлу.
Применение
Дизельные горелки Elco EK служат для оснащения водогрейных, паровых котлов, сушильных камер, плавильных печей и другого теплогенерирующего промышленного оборудования, сжигающего легкое жидкое топливо.
