Описание

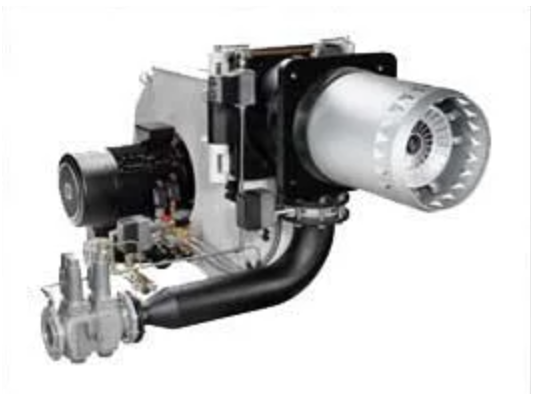

Дизельная горелка Elco EK 7.450 L-R KN предназначена для оснащения мощных промышленных котлов и теплогенераторов, сжигающих легкие виды жидкого топлива. Характеризуется высокой энергоэффективностью, стабильным горением, безопасной эксплуатацией, надежной службой. Подходит для топок с низким и высоким противодавлением.
Рабочая среда
Жидкотопливная горелка может работать с дизельным топливом вязкостью не более 6 мм 2/с.
Подробнее о горелке
Корпус дизельной горелки изготовлен из сплава алюминия, снабжен поворотным фланцем для удобства доступа к обслуживаемому узлу. Уверенный наддув и стабильное горение пламени без пульсаций обеспечивает высоконапорный вентилятор с электрическим двигателем.
Система сжигания с короткой пламенной головой и рециркуляцией отработанных газов обеспечивает более полное сгорание топлива с низким объемом выбросов вредных веществ в окружающее пространство.
Регулирование расхода топлива и воздуха осуществляется с помощью автоматики горелки и электрического сервопривода.
Основные элементы и узлы жидкотопливной горелки:
- мощная система принудительного наддува с электродвигателем;
- топочный автомат для прерывистого цикла, с разъемом для трансформатора зажигания, клеммной разводкой с защитой от неверного подключения;
- небольшой гидроблок для жидкого топлива с э/м клапанами для подающей и обратной линии, реле давления жидкого топлива, манометром, регулятором расхода топлива;
- жидкотопливный насос для подачи топлива на форсунку под высоким давлением;
- короткая огневая голова, форсунка, узел смешения, датчик контроля горения пламени;
- устройство регулирования пропорции топливо/ воздух, шаговый электропривод для управления расходом воздуха на горение;
- трансформатор для выработки высоковольтного напряжения 2х 7 кВ и электрического поджига топливовоздушной смеси.
Жидкотопливная горелка поставляется с фланцем, уплотнительной прокладкой и крепежом.
Параметры и особенности:
- 3-ступенчатое регулирование мощности в диапазоне 1300-5300 к Вт;
- прерывистый цикл работы, перезапуск каждые 24 часа для самодиагностики неисправностей;
- потребление топлива: 110-447 кг/ч;
- питание от сети 400 В ± 10%, 50 Гц;
- точное управление с помощью блока автоматики;
- получение максимального КПД и полное сгорание топлива путем регулировки состава топливовоздушной смеси;
- сжигание топлива с минимальными выбросами оксидов азота и углерода;
- размещение блока автоматики отдельно в распределительном шкафу;
- непрерывный мониторинг пламени с помощью УФ-датчика.
Достоинства:
- высокая эффективность и экономичность;
- регулирование мощности в широком диапазоне;
- совместимость с топками разных типов;
- стабильное горение пламени, без пульсаций;
- управление функциями с помощью микропроцессора;
- незначительные выбросы NOx и CO;
- легкий доступ к обслуживаемому узлу.
Применение
Дизельные горелки Elco EK применяются в промышленных системах сжигания легкого жидкого топлива. Устанавливаются на водогрейные, паровые котлы, сушильные камеры, плавильные печи и другое теплогенерирующее оборудование.
