Описание

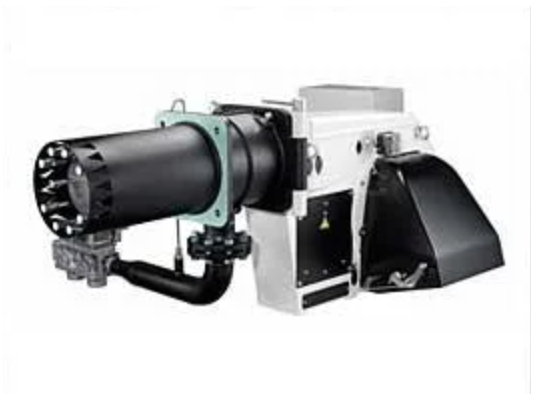

Дизельная горелка Elco EK 9.850 L-R KN встраивается в мощные промышленные системы сжигания легкого жидкого топлива. За счет высоконапорной вентиляции гарантирует устойчивое горение пламени в топках любого типа, в том числе с повышенным аэродинамическим сопротивлением. Функции горелки автоматизированы в соответствии со стандартом EN 267, что в сочетании с регулированием расхода воздуха и топлива обеспечивает высокую эффективность и экономичное энергопотребление.

Основные характеристики и особенности:

• рабочая среда: легкие виды жидкого топлива, максимальная вязкость 6 мм 2/с;
• 3-ступенчатое регулирование мощности в диапазоне 2574-9596 к Вт;
• потребление топлива: 217-809 кг/ч;
• питание от электросети 400 В ± 10%, 50 Гц;
• электронный блок управления для прерывистого функционирования, перезапуск не реже одного раза за 24 часа для самопроверки системы;
• полное сжигание топлива с высоким КПД при регулировании состава топливовоздушной смеси;
• незначительные выбросы оксидов азота и углерода в окружающее пространство;
• размещение блока автоматика отдельно в распределительном шкафу;
• контроль пламени с помощью фотодатчика.

Подробнее о горелке

Дизельная горелка Elco EK представляет собой моноблочную конструкцию с интегрированным в корпус высоконапорным вентилятором. Корпус отлит из алюминия, оснащен поворотным фланцем, который упрощает доступ к обслуживаемым узлам и деталям.

Вентилятор нагнетает воздух под высоким давлением, способствует стабильному горению пламени без пульсаций в любых камерах сгорания, с низким и высоким противодавлением.

Горелка поставляется с короткой огневой головой. Система сжигания обеспечивает высокое качество горения, пониженный объем выбросов оксидов азота и углерода, максимальный тепловой эффект.

Регулирование расхода топлива и воздуха осуществляется с помощью блока автоматики и электрического сервопривода.

Основные узлы и компоненты дизельной горелки:

• высоконапорный вентилятор с отдельным электродвигателем;
• регулируемая воздушная заслонка, управляемая шаговым электрическим сервоприводом;
• блок автоматики с разъемом для трансформатора розжига, клеммной разводкой;
• насос жидкого топлива высокого давления;
• компактный гидроблок для топлива с э/м клапанами для подающей/ обратной линии, реле давления, манометром, регулятором расхода топлива;
• трансформатор для выдачи тока напряжением 2х 7 кВ, поджига топливовоздушной смеси электрическим разрядом;
• пламенная голова, форсунка с рычажным механизмом и линией рециркуляции, узел смешивания, фотодатчик;
• устройство регулирования соотношения топливо/ воздух.

Жидкотопливная горелка укомплектована фланцем для монтажа на котел, уплотнительной прокладкой и крепежом.

Достоинства:

• высокое качество и эффективность сжигания топлива;
• совместимость с топками любого типа, с низким и высоким противодавлением;
• регулирование мощности в широком диапазоне;
• высоконапорная вентиляция, быстрый розжиг, горение без пульсаций;
• точное автоматизированное управление, безопасное функционирование;
• незначительные выбросы NOx и CO в окружающее пространство;
• свободный доступ к компонентам, требующим регулярного обслуживания.

Применение

Дизельные горелки Elco EK применяются для водогрейного, отопительного оборудования, паровых котлов, плавильных печей, сушильных камер и других дизельных агрегатов, используемых в разных сферах промышленности.
