Описание

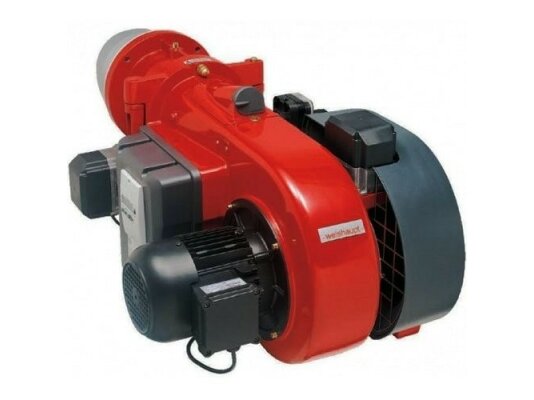

Дизельная горелка Weishaupt WM-L 10/2-A/R, арт: 21511020 отличается гибкими возможностями регулирования, компактными габаритами, экономичным энергопотреблением, низким уровнем рабочих шумов. Относится ко 2 классу эмиссии оксидов азота по EN 267. Проста в монтаже, настройке и эксплуатации.

Используемое топливо

Рабочей средой является легкое жидкое топливо EL вязкостью до 6 мм 2/с при t +20 °С в соответствии с DIN 51603. При планировании работы на других видах топлива требуется письменное согласие производителя.

Регулирование

Горелка работает в режиме электронной модуляции мощности, которая изменяется внутри диапазона регулирования в зависимости от запроса на выработку тепла. Диапазон регулирования: 150-600 к Вт.

Подробнее о горелке

• Горелка работает в автоматическом режиме. Всеми функциями и подключенными устройствами управляет цифровой менеджер горения W-FM с электронным связанным регулированием.
• Корпус имеет более компактные размеры в сравнении с горелками сопоставимой мощности, за счет чего облегчается установка горелки в ограниченных пространствах.
• Усовершенствованная система подачи воздуха и схема управления воздушной заслонкой обеспечивает повышенное давление воздуха, подаваемого на горение, и улучшает характеристики сгорания.
• Использование шумоглушителя в канале всасывания воздуха обеспечивает комфортный уровень шума при работе горелки.
• Электродвигатель горелки со встроенным силовым контактором обеспечивает вращение колеса вентилятора и работу топливного насоса. Электронное устройство служит для выработки высоковольтного напряжения для подачи на электроды поджига и зажигания топливовоздушной смеси.
• Корпус открывается в обе стороны, позволяя легко осматривать и обслуживать узлы и детали. Доступное расположение узла смешивания, воздушной заслонки и топочного автомата упрощает сервисные работы. Для исключения случайного запуска горелки при открытом корпусе предусмотрен концевой выключатель.

Характеристики и особенности:

• диапазон регулирования мощности: 150-600 к Вт;
• электронномодулируемое регулирование;
• работа от электрической сети 230 В;
• максимальный расход топлива: 280 кг/ч;
• 2 класс по объему выбросов NOx и CO по европейскому стандарту EN 267;
• поддержка прерывистого и продолжительного режима работы;
• защита контактов от пыли/ брызг воды по стандарту IP54;
• плавный запуск, устойчивость горения пламени в топках любого типа;
• ультрафиолетовый датчик QRB для контроля интенсивности сигнала пламени;
• интерфейс информационной шины для подключения цифровых систем управления;
• защита от оттока тепла из системы при паузе в работе горелки.

Горелка проверена, испытана в условиях завода.

Автоматический режим работы

Автоматизацию функций горелки обеспечивает менеджер горения. Он управляет всеми процессами, контролирует горение, давление топлива и воздуха с помощью подключенных устройств, диагностирует состояние системы в целом и отдельных компонентов, информирует пользователя о фазах работы через световую индикацию, дает команду на защитную блокировку. Настройка параметров горения осуществляется с применением специальной программы топочного автомата.

Благодаря цифровым технологиям почти исключено участие персонала, минимизирован риск ошибок, что способствует максимальной безопасности топочной установки.

Эксплуатация

Дизельные горелки для котлов отопления Weishaupt допускается эксплуатировать внутри помещений с температурой -10°.+40 °С и влажностью не более 80% (конденсация недопустима). Исполнение для других температурных условий, размещения в неотапливаемых помещениях или на открытом воздухе предоставляется по запросу.

Воздух для сжигания топлива должен быть сухим и чистым, без агрессивных примесей, таких как фториды, хлориды, галогены и пр. Для работы в условиях загрязненного воздуха рекомендуем устанавливать систему забора воздуха извне, для чего можно докупить специальный кожух (опция).

Основные достоинства:

• электронная модуляция мощности;
• высокая эффективность и экономичность;
• 2 класс экологичности по европейским нормативам;
• стабильное горение в любых топках;
• цифровое управление функциями и контроль;
• удобный доступ к узлу смешивания и настройкам;
• компактное исполнение, экономия пространства;
• широкие возможности коммуникации через системную шину;
• защита от рассеивания тепла при прерывании операций горения.

Применение

Дизельная горелка Weishaupt WM-L предназначена для установки в теплогенераторы, соответствующие стандартам EN 303 и EN 267: водогрейные, паровые, отопительные котлы, сушильное оборудование, другие теплогенераторы.
