Описание

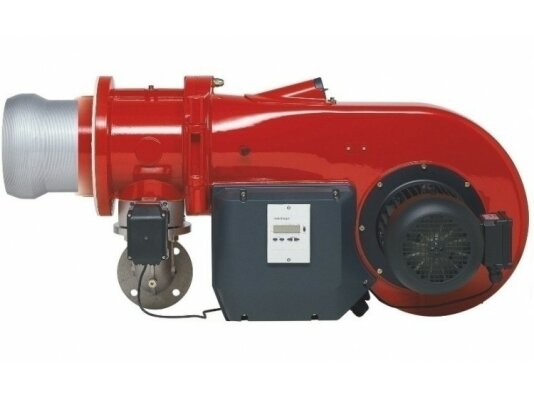

Дизельная горелка Weishaupt WM-L 30/2-A/T, арт: 21132020 разработана на базе передовых технологий горения. Обеспечивает эффективный и экономичный обогрев промышленных помещений. Сочетает надежность конструкции, продуманный эргономичный дизайн, простоту настройки и эксплуатации. Работает в 3-ступенчатом режиме регулирования мощности.

Топливо

Горелка сжигает легкое жидкое топливо EL вязкостью до 6 мм 2/с при t +20 °С по нормам DIN 51603. Для работы с другими видами топлива необходимо получить одобрение фирмы-производителя.

Цифровое управление

Горелка работает в автоматическом режиме. Менеджер горения W-FM управляет всеми процессами, контролирует силу сигнала пламени через УФ-датчик, отслеживает давление топлива и воздуха, диагностирует работу системы и всех компонентов, информирует о стадиях горения через цветные индикаторы, отключает горелку при выявлении сбоев. Точная настройка рабочих параметров осуществляется с помощью специальной программы.

За счет использования цифровых технологий минимизировано участие персонала, что позволяет исключить ошибки, связанные с человеческим фактором, повышает безопасность эксплуатации топочной установки.

Параметры и особенности:

• работа от сети 230 В/ 50 Гц;
• 3-ступенчатый режим работы, регулирование мощности в диапазоне 900-4100 к Вт.
• поддержка прерывистого и непрерывного режима функционирования;
• 2 класс по объему выбросов загрязняющих веществ согласно нормам EN 267;
• защита электрооборудования от пыли и влаги по стандарту IP54;
• расход топлива: 75,6-344,5 кг/ч;
• контроль пламени с помощью ультрафиолетового датчика QRB;
• автоматическое закрытие заслонки, защита от потерь тепла при паузе в работе горелки.

Горелка испытана в условиях завода. По отдельному запросу может поставляться с готовым подключением и штекерами.

Конструкция и комплектация

При создании горелки переработана система подачи воздуха и схема управления воздушными заслонками, что позволило получить более компактные размеры конструкции и повышенное давление (соответственно, мощность) после вентилятора.

Горелка собрана в компактном моноблоке Небольшие габариты корпуса в сравнении с моделями сопоставимой мощности позволяют устанавливать горелку в местах с ограниченным пространством.

Основные узлы и устройства: экономичный электродвигатель горелки со встроенным силовым контактором, вентилятор, воздушная заслонка, управляемая сервоприводом SQM 45, топочный автомат, блок управления и индикации, электронный трансформатор, жидкотопливный насос, электромагнитные клапаны, УФ-датчик, смесительное устройство.

Улучшенная конструкция горелки с открывающимся каналом подачи воздуха и усовершенствованное исполнение воздушной заслонки обеспечивают повышенное давление воздуха после вентилятора, что увеличивает мощность наддува и эффективность горения.

Горелка работает в автоматическом режиме. Всеми функциями и подключенными устройствами управляет цифровой менеджер горения с электронным связанным регулированием.

Корпус дизельной горелки открывается в обе стороны, что предоставляет свободный доступ для осмотра и обслуживания рабочего узла.

На канале всасывания воздуха может быть смонтирован шумоглушитель, что обеспечит умеренное звуковое давление и комфортную работу персонала.

Размещение

Дизельные горелки для котлов отопления Weishaupt подходят для условий эксплуатации:

• закрытые чистые помещения;
• температура окружающей среды -10°.+40 °С;
• влажность – не более 80% (конденсация недопустима).

Горелки для других условий эксплуатации (установки в неотапливаемых помещениях, на улице) предоставляются по запросу.

Требования к воздуху для горения

Воздух должен быть сухим и чистым, без агрессивных примесей (фторидов, хлоридов, галогенов и пр.). При использовании запыленного, загрязненного воздуха необходимо чаще выполнять техобслуживание, что влечет повышение эксплуатационных издержек. Для таких случаев производитель рекомендует монтировать систему забора воздуха извне (из другого помещения, с улицы).

Основные достоинства:

• широкий диапазон регулирования;
• 2 класс эмиссии оксидов азота по европейским нормативам;
• точное цифровое управление и контроль;
• более мощный вентилятор;
• низкое энергопотребление;
• открытие корпуса в обе стороны, доступность основных компонентов;
• продуманная эргономика для удобства эксплуатации;
• компактное исполнение, экономия пространства;
• защита от потерь тепла во время остановки горелки.

Применение

Дизельная горелка Weishaupt WM-L рассчитана на промышленное применение. Входит в состав теплогенераторов, соответствующих стандартам EN 303 и EN 267: водогрейные, паровые, отопительные котлы, печи, сушильные камеры.
