Описание

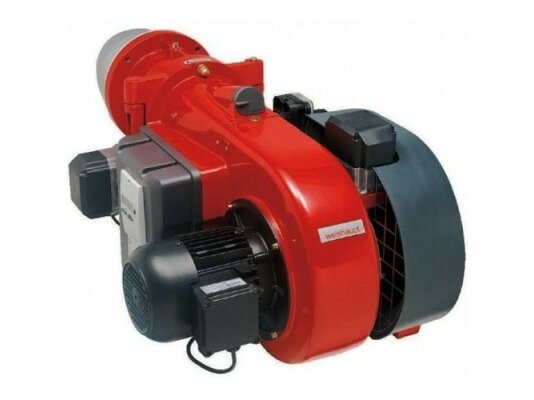

Дизельная горелка Weishaupt WM-L 10/4-A/R, арт: 21511040 используется в системах сжигания легкого жидкого топлива. Подходит для котлов и теплогенераторов с прерывистым и длительным режимом функционирования. Работает под управлением микропроцессора, что обеспечивает оптимальное соотношение топлива и воздуха, эффективную и безопасную эксплуатацию.

Рабочая среда

Горелка используется для работы с легким жидким топливом EL вязкостью до 6 мм 2/с при t +20 °С по нормативу DIN 51603. Применение для других видов топлива возможно только после письменного одобрения компании-производителя.

Гибкие возможности регулирования

Мощность горелки регулируется в режиме электронной модуляции, плавно изменяется во всем рабочем диапазоне исходя из потребности на производство тепла.

Характеристики и особенности:

• диапазон регулирования мощности: 325-1120 к Вт;
• работа от электрической сети 230 В;
• расход топлива: 27,3-8-94 кг/ч;
• уровень издаваемого шума – 81 дБ;
• 2 класс по объему выбросов NOx по европейскому стандарту EN 267;
• поддержка прерывистого и продолжительного режима работы;
• защита электрического оборудования и компонентов по стандарту IP54;
• эффективный наддув, подача воздуха под давлением;
• плавный запуск, горение без пульсаций;
• контроль горения с помощью ультрафиолетового датчика;
• интерфейс шины CAN для подключения цифровых систем управления.

Устройство и комплектация

• Горелки этой серии стали результатом модернизации популярной модели Monarch. Получили изменения система подачи воздуха и схема управления воздушной заслонкой. Благодаря некоторым усовершенствованиям горелка стала компактнее.
• Все узлы и детали объединены в моноблочной конструкции. Корпус способен открываться влево и вправо для свободного доступа узла смешивания, воздушной заслонки и блока автоматики, что упрощает проведение сервисных работ. Концевой выключатель защищает от случайного запуска в открытом состоянии.
• Электродвигатель горелки со встроенным силовым контактором является приводом вентилятора и топливного насоса. Электронное запальное устройство выдает высоковольтный разряд для зажигания топливовоздушной смеси с помощью электродов.
• Менеджер горения W-FM предназначен для автоматизированного управления горелкой и удобства программирования параметров работы. Контролирует все этапы горения, оптимизирует расход топлива и воздуха, следит за достаточностью давления, сигналом пламени через подключенные датчики, обеспечивает взаимодействие устройств и компонентов.
• Воздушная заслонка, перемещаемая с помощью сервопривода, регулирует объем воздуха, подаваемого на горение. При простое оборудования заслонка автоматически закрывается, не допуская оттока тепла из системы и охлаждение тепловой установки.
• Смесительное устройство обеспечивает оптимальное соотношение топлива и воздуха, создает условия для получения однородной топливовоздушной смеси, что приводит к полному сгоранию топлива с максимальным тепловым эффектом и низкими выбросами загрязняющих веществ.
• Горелка работает с незначительным уровнем шума. За счет шумоглушителя, который устанавливается в канал забора воздуха, рабочие шумы значительно уменьшаются (вплоть до -25 дБ).

Место установки и требования к среде

Дизельные горелки для котлов отопления Weishaupt WM-L не подходят для уличной эксплуатации. Могут размещаться только внутри помещений с температурным режимом -10°.+40 °С, влажностью не более 80% (конденсация исключена). Исполнения для других условий окружающей среды предоставляются по запросу.

Воздух для горения

Воздух, который используется для горения, должен быть чистый, сухой, без агрессивных соединений (фториды, хлориды, галогены и пр.). При невозможности выполнить эти требования можно установить систему забора воздуха извне. Для ее подключения компания Weishaupt предлагает специальный кожух (опция).

Основные достоинства:

• электронномодулируемое регулирование;
• высокая эффективность и экономичность;
• низкие выбросы вредных веществ (2 класс);
• малошумный вентилятор повышенной мощности;
• точное цифровое управление и контроль;
• широкие возможности коммуникации;
• низкий уровень шума;
• легкий доступ к узлу, требующему обслуживания;
• защита от потерь тепла за счет самозакрываемой заслонки.

Применение

Дизельная горелка Weishaupt WM-L используется в промышленных теплоснабжающих установках, соответствующих нормам EN 303-2: водогрейных, отопительных, паровых котлах, сушильных камерах и других теплогенераторах.
