Описание

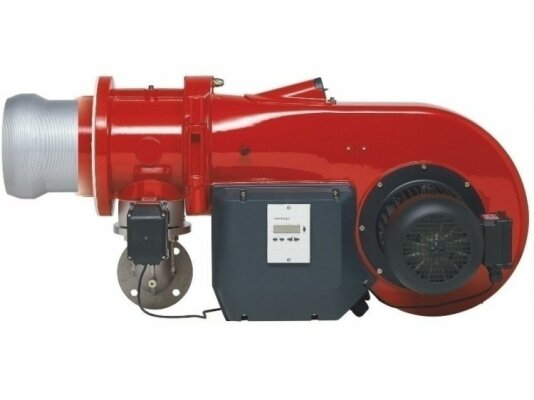

Дизельная горелка Weishaupt WM-L 20/1-A/R, арт: 21521010 работает в режиме электронной модуляции, что предоставляет гибкие возможности регулирования. Обеспечивает эффективное и экономичное теплоснабжение промышленных объектов. Сочетает надежность и компактность конструкции, продуманный эргономичный дизайн, простоту настройки и эксплуатации. Соответствует европейским стандартам EN267.

Топливо

Горелка сжигает легкое жидкое топливо EL вязкостью до 6 мм 2/с при t +20 °С в соответствии с нормами DIN 51603. Для систем, использующих другое топливо, следует получить согласие разработчика.

Цифровое управление

Горелка работает автоматически. Оснащена цифровым менеджером горения W-FM, который управляет всеми процессами и подключенными устройствами, обеспечивает их взаимодействие, контролирует силу сигнала пламени через УФ-датчик, давление топлива и воздуха, проводит диагностику работоспособности компонентов и в целом системы сжигания. Через цветные индикаторы информирует о стадиях горения и блокировке. Для точной настройки параметров горения используется специальное программное обеспечение.

Автоматика позволяет снизить риск ошибок и влияние человеческого фактора, что делает эксплуатацию дизельной горелки максимально безопасной.

Регулирование

Мощность горелки изменяется плавно, в зависимости от тепловой потребности (электронная модуляция).

Характеристики и особенности:

• диапазон регулирования мощности: 400-1400 к Вт;
• работа от электрической сети 230 В;
• расход топлива: 33,6-117,5 кг/ч;
• уровень издаваемого шума – 77 дБ;
• 2 класс экологичности по европейскому стандарту EN 267;
• прерывистый и продолжительный рабочий цикл;
• уровень пыле-, влагозащиты корпуса класса IP54;
• принудительная подача воздуха в топку под давлением, стабильность пламени;
• контроль интенсивности сигнала пламени с помощью ультрафиолетового датчика;
• интерфейс информационной шины CAN.

Исполнение и комплектация

• Линейка горелок Weishaupt WM является продолжением популярных модели Monarch, с некоторыми улучшениями. При разработке конструкции переработана система подачи воздуха и схема управления воздушной заслонкой, что послужило в пользу компактности горелки и повышения давления воздуха после вентилятора.
• Горелка собрана в едином блоке Небольшие габариты корпуса в сравнении с аналогами сопоставимой мощности позволяют размещать горелку в местах с ограниченным пространством.
• Корпус может открываться влево и вправо, что облегчает доступ к узлу смешивания, воздушной заслонки и блоку автоматики для проведения сервисных операций. Концевой выключатель на крышке корпуса не допускает запуск горелки в открытом состоянии.
• Электродвигатель мощностью 3,4 к Вт со встроенным силовым контактором вращает колесо вентилятора и является приводом топливного насоса. Электронный трансформатор генерирует ток высокого напряжения, с помощью которого осуществляется розжиг горелки.
• Воздушная заслонка, управляемая сервоприводом, регулирует расход воздуха на горение. При отключении или паузе в работе заслонка переводится в закрытое состояние, предотвращая излишнее охлаждение тепловой установки.
• Смесительный узел совместно с устройством управления горелкой обеспечивает оптимальный состав топливовоздушной смеси, равномерное смешивание компонентов для полного сгорания с высокой теплоотдачей и низкими выбросами угарных газов.
• Уровень шума при работе горелки составляет 86 дБ. За счет шумоглушителя, который монтируется в канал всасывания воздуха, рабочие шумы можно существенно уменьшить (вплоть до -25 дБ).

Эксплуатационные ограничения

Требования к размещению

Дизельные горелки для котлов отопления Weishaupt могут устанавливаться только внутри помещений, не подходят для уличной эксплуатации.

Условия окружающей среды:

Допустимая температура воздуха в помещении -10°.+40 °С, влажность
