Описание

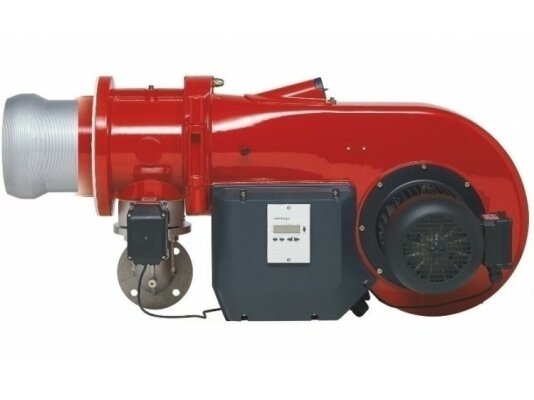

Дизельная горелка Weishaupt WM-L 20/1-A/T благодаря усовершенствованной системе подачи воздуха и схеме управления воздушными заслонками отличается повышенной мощностью и компактными габаритами. Работает под управлением цифрового менеджера горения, что гарантирует безопасное и эффективное функционирование, а также минимальные временные затраты при настройке и эксплуатации.

Топливо

Горелка предназначена для оснащения систем сжигания легкого жидкого топлива EL вязкостью до 6 мм 2/с при t +20 °С по DIN 51603. Для работы с другими видами топлива требуется получить письменное согласие производителя.

Регулирование

Жидкотопливная горелка Weishaupt WM-L функционирует на 3 ступенях мощности, которая изменяется за счет открытия и закрытия электромагнитных клапанов.

Параметры и особенности:

• диапазон регулирования мощности: 400-1400 к Вт;
• работа от электрической сети 230 В;
• расход топлива: 34-118 кг/ч;
• 2 класс по объему вредных выбросов по стандарту EN 267;
• поддержка прерывистого и непрерывного режима функционирования;
• защита контактов от пыли и брызг воды по стандарту IP54;
• плавный запуск, стабильное горение пламени во всех топках;
• контроль наличия пламени с помощью датчика QRB;
• защита от потерь тепла во время отключения горелки.

Конструкция и комплектация

• Дизельная горелка собрана в компактном моноблоке. Управляющим устройством является цифровой менеджер горения W-FM. Автоматика управляет последовательностью действий при розжиге, горении и отключении, осуществляет контроль пламени и связь со всеми элементами системы, проводит диагностику работоспособности компонентов.
• Электродвигатель горелки со встроенным силовым контактором является приводом вентилятора и жидкотопливного насоса. Розжиг горелки осуществляется с помощью электронного трансформатора, выдающего высоковольтное напряжение на запальные электроды.
• К топочному автомату подключен УФ-датчик пламени, который непрерывно отслеживает наличие и интенсивность сигнала пламени. При слабом сигнале автоматика подает команду блокировки.
• Блок автоматики и смесительное устройство обеспечивают оптимальную пропорцию топлива и воздуха при формировании горючей смеси, что способствует полному сгоранию, низким выбросам оксидов азота и углерода, эффективной работе тепловой установки.
• Воздушная заслонка, управляемая сервоприводом, регулирует количество подаваемого на горение воздуха. Во время паузы/ отключения горелки топочный автомат дает команду на автоматическое закрытие заслонки, за счет чего предотвращается излишнее охлаждение теплогенератора.
• Корпус горелки откидывается в обе стороны, за счет чего открывается свободный доступ к обслуживаемым узлам. Концевой выключатель препятствует случайному запуску горелки с открытым кожухом.

Размещение

Дизельные горелки для котлов отопления Weishaupt разработаны для условий эксплуатации:

• температура окружающего воздуха: -10°.+40 °С;
• влажность – не выше 80% (исключить конденсацию).

Исполнение горелки для других условий эксплуатации возможно по индивидуальному запросу.

Требования к воздуху, используемому для сжигания

Воздух для горения должен быть сухим и чистым, без агрессивных примесей (фторидов, хлоридов, галогенов и пр.).

Основные достоинства:

• 3-ступенчатое регулирование мощности в широком диапазоне;
• вентиляция повышенной мощности;
• 2 класс по объему выбросов NOx и CO;
• высокая стабильность пламени;
• точное цифровое управление функциями;
• высокая эффективность, экономичность, малошумность;
• удобство настройки и отслеживания параметров работы;
• двустороннее открытие корпуса для удобства доступа к рабочему узлу;
• блокировка пуска горелки при открытии корпуса;
• уменьшенные габариты, упрощенный монтаж;
• сохранение тепла в системе при остановке операций горения.

Применение

Дизельная горелка Weishaupt WM-L входит в состав:

• теплогенераторов, отвечающих нормам EN 303-2;
• водогрейных установок;
• отопительных и паровых котлов;
• генераторов горячего воздуха.

Опции

. В качестве опции доступен шумоглушитель Weishaupt, который уменьшает рабочие шумы до 25 дБ.

При наличии запыленного, загрязненного и содержащего вредные вещества воздуха компания Weishaupt предлагает установить специальный кожух для подключения внешней системы всасывания воздуха.
