Описание

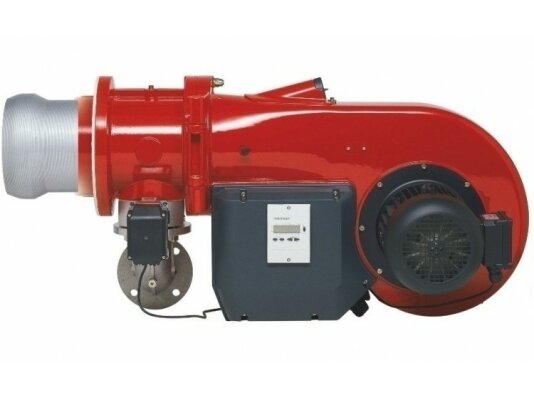

Дизельная горелка Weishaupt WM-L 20/2-A/T, арт: 21121020 позволяет организовать эффективную, экономичную и малошумную работу тепловой установки. Оснащена обновленной системой подачи воздуха и улучшенной схемой управления воздушными заслонками, что обеспечивает повышенную мощность наддува и компактность конструкции. Функционирует под управлением цифрового менеджера горения, за счет чего максимально ограничено влияние человеческого фактора и риск ошибок.

Используемое топливо

Горелка служит для сжигания легкого жидкого топлива EL вязкостью до 6 мм 2/с при t +20 °С по DIN 51603. Возможность работы с другими видами топлива требует уточнения у производителя.

Регулирование мощности

Жидкотопливная горелка Weishaupt WM-L работает в 3-ступенчатом режиме, что обеспечивает широкие возможности регулирования.

Параметры и особенности:

• диапазон регулирования мощности: 600-2100 к Вт;
• работа от электрической сети 230 В;
• расход топлива: 50-176 кг/ч;
• 2 класс по выбросам окисей азота и углерода в атмосферу, стандарт EN 267;
• поддержка прерывистого и продолжительного режима функционирования;
• уровень защиты контактов от пыли и брызг воды – IP54;
• плавный запуск, устойчивое пламя в различных топках;
• УФ-контроль пламени датчиком QRB;
• автоматическое закрытие заслонки при остановке горелки.

Исполнение и комплектация

• Дизельная горелка Weishaupt WM-L собрана в компактном корпусе с продуманным эргономичным дизайном для удобства настройки, ввода в эксплуатацию и обслуживания. Все компоненты легко просматриваются и доступны.
• Управляющим устройством является топочный автомат W-FM, который отслеживает правильность выполнения заданной последовательности команд и стадий горения, обеспечивает безопасное функционирование. При обнаружении неполадок и угроз переводит горелку в режим защитной блокировки.
• Электродвигатель со встроенным силовым контактором отвечает за привод колеса вентилятора и жидкотопливного насоса. Для зажигания горючей смеси предусмотрен электронный трансформатор, генерирующий ток высокого напряжения.
• К менеджеру горения подключен датчик пламени, который контролирует наличие и интенсивность сигнала пламени. При слабом сигнале срабатывает защитное отключение.
• Воздушная заслонка, перемещаемая сервоприводом, регулирует объем воздуха, подаваемого на горение. Во время бездействия горелки блок автоматики дает команду на закрытие заслонки, что предотвращает излишнее охлаждение котла.
• Смесительное устройство и топочный автомат обеспечивают оптимальное соотношение компонентов топливовоздушной смеси, что способствует наиболее полному сгоранию топлива, снижает уровень вредных выбросов, повышает эффективность работы теплогенератора.
• Корпус горелки может открываться как влево, так и вправо, предоставляя доступ к элементам, требующим регулярного обслуживания. Концевой выключатель не допускает запуск горелки, пока корпус не закроется.
• Опционально можно приобрести шумоглушитель Weishaupt, который способен снизить рабочие шумы на 25 дБ.

Место установки и условия эксплуатации

Дизельные горелки для котлов отопления Weishaupt функционируют в условиях:

• внешних температур: -10°.+40 °С;
• влажности – не более 80% (необходимо исключить конденсацию).

Исполнение горелки для эксплуатации в других условиях возможно по отдельному запросу.

Обратите внимание!

Воздух для горения должен быть сухим и чистым, без агрессивных веществ (фторидов, хлоридов, галогенов и пр.). При наличии запыленного, загрязненного и содержащего вредные вещества воздуха компания Weishaupt предлагает купить дизельную горелку, дополнив её специальным кожухом для подключения внешней системы всасывания воздуха.

Основные достоинства:

• широкий диапазон регулирования мощности;
• подача воздуха под повышенным давлением, эффективный наддув;
• 2 класс по объему выбросов NOx и CO;
• уменьшенные габариты корпуса;
• высокая стабильность пламени;
• автоматический режим работы, цифровое управление функциями;
• продуманный дизайн, удобство настройки и эксплуатации;
• открываемый в обе стороны кожух, доступность рабочего узла;
• блокировка запуска горелки в открытом состоянии корпуса;
• автоматическое закрытие заслонки для сохранения тепла в системе.

Применение

Дизельная горелка Weishaupt WM-L входит в состав промышленных теплогенераторов, отвечающих нормам EN 303-2, отопительных, водогрейных, паровых котлов, генераторов горячего воздуха.
