Описание

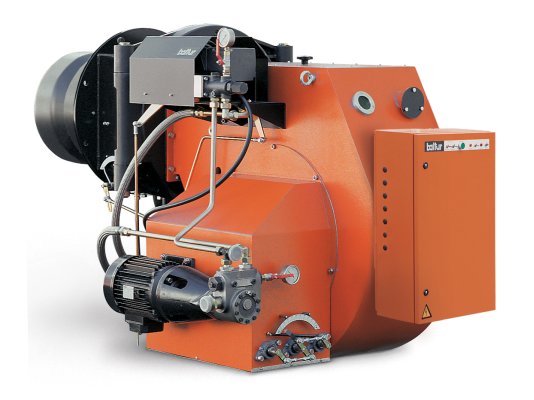

Газодизельная горелка Baltur GI MIST 1000 DSPGM, арт: 6687010 благодаря универсальной конструкции и подвижному фланцу подходит для широкой линейки мощных промышленных котлов и теплогенераторов. Обеспечивает эффективное сжигание природного газа и дизельного топлива. Работает в автоматическом режиме.
Рабочая среда и режим работы
Комбинированные горелки Baltur GI MIST DSPGM рассчитаны на сжигание метана, сжиженного газа, дизтоплива вязкостью до 1,5 °E (при t +20 °С). В базовом исполнении работают в двухступенчатом прогрессивном режиме (с плавным переходом с минимального на максимальное горение), а при дооснащении автоматическим регулятором – в режиме непрерывного изменения мощности в диапазоне 10-100%, исходя из потребностей в тепле. Модуляционное регулирование позволяет экономично расходовать топливо, снижает количество включений и выключений, что минимизирует износ деталей.
Технические и эксплуатационные характеристики:
- попеременная работа (газ / дизтопливо);
- питание от 3-фазной сети 400 В, 50 Гц;
- диапазон регулирования мощности 2500-10500 к Вт;
- расход топлива: 251-1056 м^3/ч (метан), 211-885 кг/ч (жидкое топливо);
- полное сгорание топлива при корректировке пропорции топливо/воздух;
- потребляемая электрическая мощность: 26600 Вт;
- контроль герметичности клапанов по евростандарту EN676;
- регулировка расхода воздуха с помощью электрического сервопривода;
- перекрытие доступа воздуха в топку для исключения потерь тепла при бездействии горелки;
- возможность автоматического переключения на другой вид топлива;
- защита контактов от пыли/влаги класса IP 40;
- уровень шума – 97 дБ (измерения выполнены на предельной мощности);
- съемная конструкция блока смешивания, облегчающая обслуживание;
- контроль пламени УФ-датчиком.
Универсальное крепление
Комбинированные горелки этой линейки легко приспосабливаются к камере сгорания любой конструкции за счет регулировки выступа головки горения. Оснащены подвижным фланцем, позволяющим оптимизировать положения в топке.
Основные узлы и детали комбинированной горелки:
- система нагнетания топлива с самовсасывающим насосом, регулятором давления и запорным клапаном;
- центробежный вентилятор для принудительного наддува воздуха в топку, ровного горения независимо от типа камеры сгорания;
- электросервопривод с механическим кулачком для регулирования объема воздуха путем перемещения воздушной заслонки;
- два электрических двигателя для привода вентилятора и насоса;
- реле давления для обеспечения достаточного объема воздуха для горения;
- газовая рампа с двумя э/м клапанами, блоком проверки на утечки, реле миним. и максим. давления, регулятором давления, фильтром;
- блок распыления жидкого топлива с электромагнитом для управления игольчатым клапаном возвратной форсунки;
- трансформатор розжига для выработки высоковольтного напряжения (8 кВ);
- ультрафиолетовый фотодатчик контроля пламени;
- менеджер горения для автоматизации функций контроля и управления работой горелки, соответствующий нормам EN298;
- панель управления с переключателями вкл./остановки, выбора типа топлива, режима работы ручной/ автомат., индикаторами;
- электрические соединения для питания горелки, подключения линии термостата, управления 2-й ступенью или электронным регулятором.
В состав комплекта включены: фланец для монтажа на котел, 2 изоляционных прокладки, 2 гибких шланга, фильтр.
Достоинства:
- 2 вида топлива с возможностью автоматического переключения;
- высоконапорный вентилятор, стабильное пламя в любых топках;
- автоматизированное управление, безопасное отключение при сбоях;
- модуляционный режим работы при установке электронного регулятора;
- универсальный способ крепления, подвижный фланец;
- защита от тепловых потерь во время перерыва в работе/ отключении горелки;
- удобство техобслуживания, съемная конструкция узла смешивания и блока распыления.
Опционально можно приобрести: электронный регулятор с комплектом для модуляции, автоматический переключатель вида топлива.
