Описание

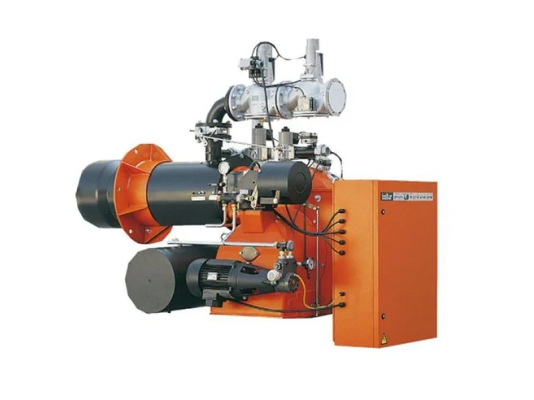

Газодизельная горелка Baltur GI MIST 510 DSPGM, арт: 6681050 устанавливается в мощные промышленные котлы и теплогенераторы, сжигающие газ и дизельное топливо. Двухтопливный режим работы с автоматическим переключением (опция) обеспечивает непрерывность теплоснабжения или технологического процесса.

Режим работы

Газодизельная горелка работает в 2-ступенчатом прогрессивном режиме, а при установке электронного регулятора, приобретаемого за отдельную плату с соответствующим датчиком – в режиме плавной модуляции мощности, изменяемой в соответствии с потребностями в тепле. Модуляционный режим снижает расход топлива, минимизирует износ за счет уменьшения количества включений-выключений.

Особенности и рабочие параметры:

• диапазон регулирования мощности: 2430 до 6500 к Вт;
• питание от трехфазной сети 380 В/ 400 В, 60/ 50 Гц;
• коэффициент модуляции: 1:3;
• потребляемая электрическая мощность: 22300 Вт;
• микропроцессорное управление, функция контроля утечек по EN676;
• наиболее полное сжигание топлива при настройке соотношения топливо/воздух;
• предотвращение рассеивания тепла путем закрытия воздушного канала при остановке горелки;
• возможность установки автоматического переключателя вида топлива (опц.);
• звуковое давление – 97 дБ (измерено на предельной мощности);
• защита корпуса от пыли/влаги класса IP 40;
• демонтаж смесительного узла и форсунки без необходимости открепления горелки;
• подключение газовой рампы сверху;
• отслеживание пламени ультрафиолетовым датчиком.

Рабочая среда и класс сжигания

Комбинированная горелка рассчитана на работу с магистральным природным газом, жидким топливом вязкостью до 1,5 °E (при t +20 °С). Соответствует 1 классу по объему выбросов оксидов азота в атмосферу согласно нормативов EN676 и EN267. При сжигании метана объем NОх 170 мг/к Вт*ч, при работе на дизтопливе 250 мг/к Вт*ч.

Комплектующие и узлы:

• два трехфазных двигателя для привода вентилятора и топливного насоса;
• топочный автомат для управления и контроля всеми функциями, стандарт EN298;
• система подачи топлива с шестеренчатым насосом, регулятором давления;
• центробежный вентилятор для наддува воздуха в топку под давлением, эффективного горения и устойчивого пламени;
• электрический сервопривод с механическим кулачком, воздушная заслонка, воздухозаборник, реле давления для управления расходом воздуха;
• газовая рампа с блоком проверки на герметичность, э/м клапанами, реле давления, регулятором давления, фильтром;
• узел механического распыления топлива под давлением с магнитом, управляющим игольчатым клапаном форсунки;
• трансформатор розжига (8 кВ для метана, 2х 7 кВ для ДТ);
• УФ-детектор для отслеживания пламени;
• панель управления с переключателями запуска/ остановки, выбора типа топлива, режима работы ручной/ автомат., мин./ макс., индикаторами;
• блок электропитания горелки, подключения термостата, управления 2-й ступенью или электронным регулятором мощности.
• подвижный фланец для адаптации под конструкцию котла.

Стандартная комплектация: горелка, топливный фильтр, гибкие топливные шланги, набор для крепления на котёл.

Достоинства:

• комбинированная система сжигания;
• возможность настойки автоматического переключения (опц.);
• модуляционный режим при установке регулятора RWF 40;
• стабильное пламя в любых топках;
• автоматизация функций управления, контроля безопасности;
• подвижный фланец, адаптация под конструкцию топки;
• защита от потерь тепла при бездействии горелки;
• упрощенный процесс обслуживания.

Купить газодизельные горелки для котлов отопления можно с опциональным дооснащением: электронным регулятором RWF 40 для плавного регулирования мощности, устройством автоматического переключения вида топлива и другими принадлежностями.
