Описание

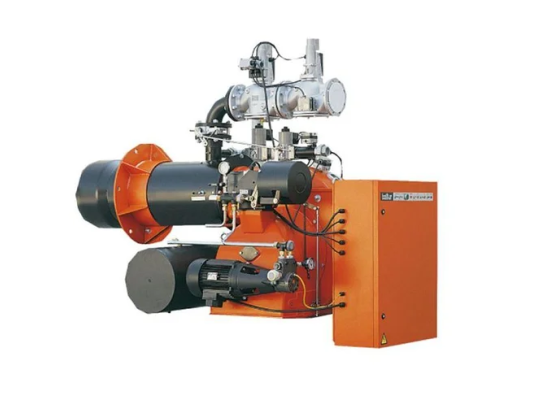

Газодизельная горелка Baltur GI MIST 420 DSPGM, арт: 6678050 применяется в промышленных теплогенерирующих установках, сжигающих природный газ и дизельное топливо. Характеризуется высокой эффективностью, широким диапазоном регулирования мощности, незначительным объемом вредных выбросов. При дооснащении может работать в режиме модуляции, максимально адаптируясь под потребности в тепле.

Рабочая среда и класс сжигания

Комбинированная горелка работает на метане, дизтопливе вязкостью до 1,5 °E (при t +20 °С). Соответствует 1 классу экологичности по EN676 и EN267. При сжигании природного газа объем выбросов оксидов азота 170 мг/к Вт*ч, при работе на дизтопливе NОх 250 мг/к Вт*ч.

Основные характеристики и особенности:

• диапазон регулирования мощности: 1840 до 5522 к Вт;
• питание от трехфазной сети 380 В/ 400 В, 60/ 50 Гц;
• коэффициент модуляции: 1:3;
• потребляемая электрическая мощность: 21500 Вт;
• контроль герметичности клапанов по евростандарту EN676;
• полное сжигание топлива при настройке соотношения топливо/воздух;
• закрытие канала поступления воздуха во избежание оттока тепла в режиме ожидания;
• автоматическое переключение с одного на другой вид топлива (опц.);
• подвижный фланец для адаптации под конструкцию котла;
• защита контактов и оборудования от воздействия пыли/влаги класса IP 40;
• уровень шума – 91 дБ (замеры выполнены на предельной мощности);
• демонтаж смесительного узла без необходимости снятия горелки с котла;
• подключение газовой рампы сверху;
• отслеживание пламени ультрафиолетовым датчиком.

Режим работы

Мощность регулируется в 2-ступенчатом прогрессивном режиме, а при монтаже электронного регулятора (приобретается с соответствующим датчиком) – в режиме непрерывной модуляции, позволяющей экономить энергоресурсы, снизить количество включений-выключений и уменьшить износ основных узлов.

Узлы и детали газодизельной горелки:

• центробежный вентилятор для принудительной подачи воздуха в топку, поддержания стабильного пламени;
• электрический сервопривод с механическим кулачком для управления воздушной заслонки, регулирования расхода воздуха;
• блок автоматизированного управления и контроля, стандарт EN298;
• два мощных электродвигателя для привода вентилятора и топливного насоса;
• система подачи топлива с шестеренчатым насосом, регулятором давления;
• воздухозаборник, заслонка, устройство регулировки потока, реле давления воздуха;
• газовая рампа с контролем герметичности, клапанами, реле, регулятором давления, фильтром;
• узел механического распыления топлива под давлением с магнитом, управляющим игольчатым клапаном форсунки;
• трансформатор высоковольтного напряжения (8 кВ для метана, 2х 7 кВ для ДТ);
• ультрафиолетовый фотодатчик контроля пламени;
• панель управления с переключателями вкл./стопа, выбора типа топлива, режима работы ручной/ автоматический, мин./ макс., индикаторами;
• блок электроподключения для питания горелки, линии термостата, управления второй ступенью или модулятором.

Базовая комплектация: горелка, топливный фильтр, гибкие топливные шланги, набор для монтажа.

Достоинства:

• 2-топливный режим работы, возможность автоматического переключения;
• прогрессивное 2-ступенчатое регулирование или режим модуляции (опция);
• стабильность пламени в любых топках;
• автоматическая работа, безопасное и эффективное сжигание топлива;
• контроль газовых клапанов на наличие утечек;
• подвижный фланец, расширяющий возможности применения;
• защита от оттока тепла из системы при прерывании процесса горения;
• съемные узлы смешивания и распыления для облегчения ТО.

Купить комбинированные горелки для котлов отопления можно с комплектом для модуляции, устройством автоматического переключения вида топлива (опция) для повышения эффективности и непрерывности процесса теплоснабжения.
