Описание

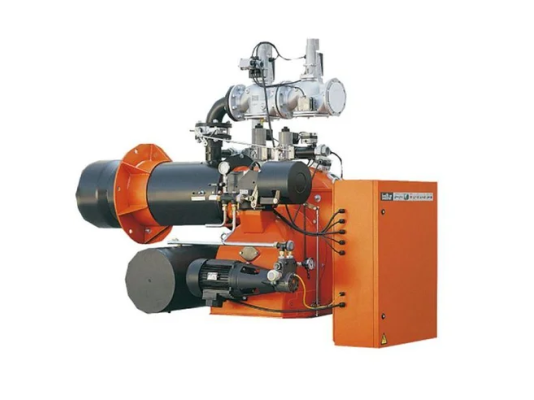

Газодизельная горелка Baltur GI MIST 350 DSPGM, арт: 6675050 предназначена для установки в промышленные котлы отопления, теплогненераторы, печи и другое оборудование. Работает на природном газе и дизтопливе. Мощность регулируется в двухступенчатом прогрессивном режиме, а при установке электронного регулятора (заказывается с соответствующим датчиком) – в режиме плавной модуляции, позволяющей экономично расходовать энергоресурсы и минимизировать износ основных узлов.

Технические и эксплуатационные характеристики:

• питание от трехфазной сети 380 В/ 400 В, 60/ 50 Гц;
• диапазон регулирования мощности: 1581-4743 к Вт;
• расход топлива: 113-340 м^3/ч (метан), 95-285 кг/ч (дизтопливо);
• коэффициент модуляции: 1:3;
• полное сжигание топлива при оптимизации пропорции топливо/воздух;
• потребляемая электрическая мощность: 18000 Вт;
• контроль герметичности клапанов по евростандарту EN676;
• полное закрытие доступа воздуха для исключения потерь тепла при перерыве в работе горелки;
• автоматическое переключение с одного на другой вид топлива (по запросу);
• совместимость с любой конструкцией топки за счет подвижного фланца;
• защита электрооборудования от воздействия пыли/влаги класса IP 40;
• уровень шума – 91 дБ (измерения проведены на максимальной мощности);
• демонтаж смесительного узла без необходимости снятия горелки с котла;
• верхнее подключение газовой рампы;
• контроль пламени УФ-датчиком.

Рабочая среда и класс сжигания

Комбинированная горелка функционирует на метане, жидком топливе вязкостью до 1,5 °E (при t +20 °С). Соответствует 1 классу экологичности по EN676 при сжигании природного газа (выбросы NОх 170 мг/к Вт*ч) и 1 классу по EN267 при работе на дизтопливе (NОх 250 мг/к Вт*ч).

Основные комплектующие газодизельной горелки:

• блок автоматики для контроля и управления функциями горелки (EN298);
• центробежный вентилятор для наддува воздуха в топку под давлением, устойчивого горения пламени в топках разного типа;
• электрический сервопривод с механическим кулачком;
• два электрических 3-фазных двигателя для привода вентилятора и жидкотопливного насоса;
• система подачи топлива с самовсасывающим шестеренчатым насосом, регулятором давления;
• воздухозаборник, устройство регулировки потока, реле давления воздуха;
• газовая рампа с э/м клапанами, реле минимального, максимального давления, регулятором давления, фильтром, устройством обнаружения утечек;
• блок механического распыления топлива с электромагнитом для управления игольчатым клапаном возвратной форсунки;
• трансформатор розжига для генерации напряжения (8 кВ для метана, 2х 7 кВ для ДТ);
• ультрафиолетовый фотодатчик контроля пламени;
• контрольная панель с переключателями вкл./стопа, смены топлива, режима ручной/ автоматический, мин./ макс., индикацией работы, вида топлива, блокировки;
• клеммный блок для электропитания, подключения термостата, управления 2-й ступенью/ электронным регулятором.

В стандартную комплектацию включены: жидкотопливный фильтр, гибкие топливные шланги, принадлежности для монтажа.

Достоинства:

• 2 вида топлива (метан, ДТ), возможность автоматического переключения;
• прогрессивное 2-ступенчатое или модуляционное (опция) регулирование мощности;
• высоконапорный вентилятор, стабильное пламя в любых топках;
• автоматизированное управление функциями, безопасное сжигание топлива;
• контроль герметичности газовых клапанов;
• подвижный фланец для универсального монтажа;
• защита от потерь тепла во время паузы в работе горелки;
• съемная конструкция узла смешивания и блока распыления.

Купить газодизельные горелки для котлов отопления можно с доп. оснащением. Устройство автоматического переключателя вида топлива обеспечит непрерывность процесса теплоснабжения. Предоставляется опционально.
