Описание

Промышленная комбинированная горелка для поочередного сжигания газа и жидкого топлива. Отличается широким диапазоном регулирования мощности, низким уровнем эмиссий, стабильным горением в топках с низким и высоким сопротивлением. Поставляется с короткой головой сгорания и газовой рампой.

Особенности горелки:

• топливо: природный газ, сжиженный газ, жидкое топливо;
• 2 класс экологичности по EN676 при работе на газе (выбросы NOx 120 мг/к Втч);
• 1 класс по EN267 при сжигании топлива (250 мг/к Втч);
• прогрессивное регулирование мощности в диапазоне 4000-17000 к Вт (плавное переключение между уровнями нагрузки);
• встроенный вентилятор со стабильными характеристиками вращения;
• легкое преодоление аэродинамического сопротивления топки 0-38 мбар;
• уровень защиты электрических компонентов от пыли/ влаги: IP55.

Применение

Комбинированные горелки Ecoflam MULTIFLAM решают вопрос непрерывного теплоснабжения на объектах с перебоями в подаче основного вида топлива. Служат для оснащения мощных промышленных котельных, теплотехнического оборудования. Рассчитаны на использование в котлах и теплогенераторах с СЕ сертификатом.

Конструкция и управление

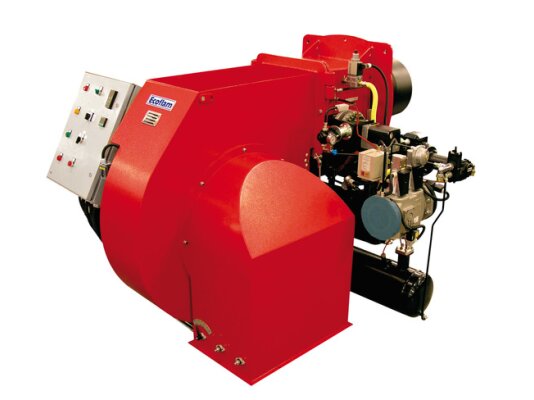

• Газодизельная горелка Ecoflam MULTIFLAM 1800.1 PR TC VGD 40.100 собрана в моноблочном стальном корпусе с защитным кожухом. Основные узлы конструкции: встроенный вентилятор, двухтопливная пламенная голова, узел подогрева, блок газовой рампы, панель управления, шумоглушитель, запальная газовая горелка с отдельным подводом газа.
• Двойной газовый клапан VGD40.100, разработанный компанией Siemens, предназначен для безопасного управления подачей газа, герметичного запирания потока. Газовая рампа легко монтируется на корпус горелки.
• Встроенный вентилятор работает от мощного электродвигателя. Нагнетает необходимый объем воздуха на горение под давлением. Поддерживает устойчивое пламя в топках с низким и высоким противодавлением, вплоть до 38 мбар.
• Регулируемая огневая голова, рассчитанная на работу с двумя видами топлива, упрощает наладку горелки в зависимости от особенностей камеры сгорания.
• Шарнирный фланец позволяет быстро получить доступ к основным компонентам для осмотра и обслуживания, упрощает монтажные операции.
• В комбинированной горелке использована новая система пропорционального регулирования расхода воздуха, газа и дизельного топлива с двумя регулировочными лекалами изменяемой геометрии для оптимизации параметров горения, снижения расхода топлива.
• В огневой голове реализован контур циркуляции топлива для повышения безопасности при работе на газе или отключении горелки. Электромагнитный запорный клапан в форсуночном блоке перекрывает подачу топлива, исключая утечки.
• В базовом исполнении переключение с основного на резервное топливо или наоборот осуществляется вручную. По запросу доступно автоматическое переключение, срабатывающее с учетом давления газа либо по команде таймера.
• Система управления горелкой служит для достижения максимальной эффективности горения и безопасной эксплуатации. Разработана для согласованной и стабильной работы с широким перечнем устройств, таких как датчики пламени, температуры и давления, реле, газовые клапаны и т.д.
• Узел подогрева, топливный бак и насосная группа могут поставляться в различных конфигурациях на отдельной раме (по запросу).

Место установки

Газодизельная горелка Ecoflam MULTIFLAM устанавливается в закрытых помещениях без скоплений пыли, с температурой воздуха -10…+60 °C. Конденсация не допускается.

Преимущества:

• комбинированная система сжигания газ/ ЖТ в компактном корпусе;
• высокомощное оборудование, широкий диапазон регулирования;
• автоматизированное управление;
• высоконапорный вентилятор, стабильное горение в топках всех типов;
• предохранительное запорное устройство в линии форсунки;
• шарнирный фланец, быстрый доступ к основным узлам;
• регулируемая огневая голова, адаптация пол особенности камеры сгорания;
• усиленная электрозащита встроенных компонентов;
• моноблочная конструкция, компактность.

Купить газодизельную горелку Ecoflam MULTIFLAM можно с дополнительным модулем для автоматического переключения на резервное топливо (опционально). Обращайтесь, чтобы узнать больше о характеристиках оборудования.
