Описание

Двухтопливная горелка высокой мощности для промышленных котлов. Работает на газе и жидком топливе, позволяя организовать систему бесперебойного теплоснабжения с переходом на резервное топливо. Оснащена высоконапорным вентилятором, поддерживающим стабильное пламя в камерах сгорания всех типов, с низким и высоким противодавлением дымовых газов. Поставляется с короткой головой сгорания и газовой рампой.

Особенности горелки:

• сжигаемое топливо: природный газ, сжиженный газ, жидкое топливо вязкостью до 50°E при t +50°C;
• плавно-двухступенчатое регулирование мощности в диапазоне 4000-17000 к Вт (переключение между уровнями нагрузки без скачков в расходе топлива);
• 2 класс эмиссии NOx по EN676 при работе на газе (120 мг/к Втч), 1 класс по EN267 при сжигании топлива (250 мг/к Втч);
• интегрированная система наддува со стабильными характеристиками вращения;
• преодоление аэродинамического сопротивления топки от 0 до 38 мбар;
• защита электрических контактов от воздействия пыли/ влаги по нормам IP55.

Применение

Комбинированные горелки Ecoflam MULTIFLAM разработаны для промышленных условий эксплуатации. Используются для оснащения мощных котельных в системах ЖКХ, на различных производствах, теплотехническом оборудовании. Без проблем встраиваются в котлы и теплогенераторы с СЕ сертификатом. Для других применений необходимо согласование с компанией-производителем.

Конструкция и управление

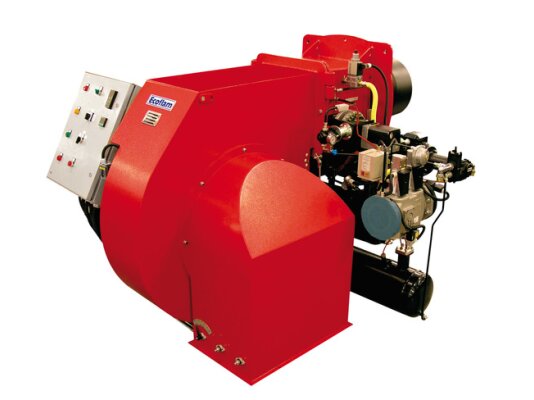

• Газодизельная горелка Ecoflam MULTIFLAM 1800.1 PR TC VGD 40.125 представляет собой компактную моноблочную конструкцию со встроенным вентилятором и панелью управления. Корпус изготовлен из стали, защищен звукоизолирующим кожухом. Для минимизации рабочих шумов используется шумоглушитель.
• Горелка оснащена регулируемой огневой головой, что позволяет адаптировать горелку под геометрические особенности камеры сгорания и расширяет возможности применения.
• В комплектацию входит газовая рампа с мультиблоком VGD 40.125. Двойной газовый клапан от компании Siemens обеспечивает безопасную подачу газа, герметично запирает поток. Газовая рампа легко монтируется на корпус горелки.
• Встроенный вентилятор приводится в действие мощным электродвигателем. Нагнетает воздушный поток под давлением, поддерживая стабильное горение даже при высоким противодавлении топки, вплоть до 38 мбар.
• Шарнирный фланец облегчает доступ к элементам и узлам, требующим регулярного осмотра и техобслуживания, а также упрощает монтаж.
• В пламенной голове предусмотрен контур циркуляции топлива, повышающий безопасность эксплуатации при переходе на газ или при отключении горелки. Электромагнитный предохранительный клапан в форсуночном узле перекрывает подачу топлива, исключает утечки.
• В газомазутной горелке использована новая система пропорционального регулирования расхода воздуха, газа и жидкого топлива с двумя регулировочными лекалами изменяемой геометрии, что позволяет оптимизировать параметры горения, снизить потребление ресурсов.
• Стандартное исполнение предполагает переключение горелки на резервное топливо в ручном режиме. При дооснащении автоматическим переключателем переход на ЖТ происходит по датчику давления газа или команде таймера.
• Система управления горелкой, основным элементом которой является топочный автомат, служит для получения максимального теплового эффекта, безопасной эксплуатации и автоматизации функций.
• Произведена для согласованного и стабильного взаимодействия с широким перечнем устройств и оборудования, включая датчики пламени, температуры и давления, реле, газовые и топливные э/м клапаны и т.д.

Справочно: узел предварительного подогрева мазута, топливный бак и насосная группа могут поставляться в разных конфигурациях на отдельной раме (по запросу).

Место установки

Газодизельная горелка Ecoflam MULTIFLAM подходит для размещения только внутри помещений. В котельной необходимо исключить скопления пыли, повышенную влажность, конденсацию. Допустимая температура воздуха: -10…+60 °C.

Преимущества:

• мощная система сжигания с двухтопливной огневой головой;
• широкий диапазон регулирования, решение всевозможных задач теплоснабжения;
• управление функциями встроенной автоматикой;
• высоконапорная вентиляция, устойчивое горение в камерах сгорания всех типов;
• дополнительная защита от утечек в виде запорного клапана в линии форсунки;
• шарнирный фланец, быстрый доступ к обслуживаемым узлам;
• регулировка огневой головы, адаптация под конструкцию камеры сгорания;
• усиленная защита электрических компонентов от пыли и влаги;
• моноблочное исполнение, компактность.

У нас можно купить газодизельную горелку Ecoflam MULTIFLAM и дополнительное оснащение: модуль для автоматического переключения на резервное топливо, комплект контроля герметичности, стабилизатор давления газа, фильтр и другие комплектующие.
