Описание

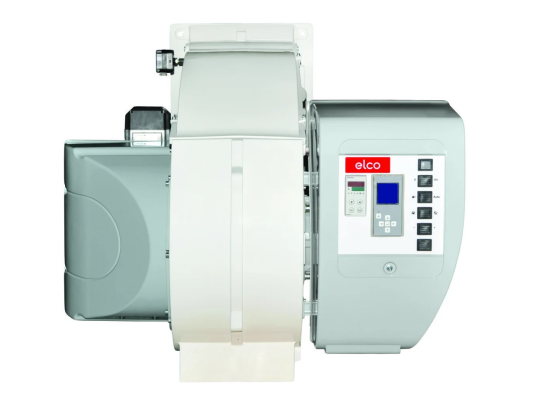

Комбинированная, газовая/дизельная горелка Elco EK-EVO 6.2400 GL-EZ3/BT3/KN, арт: 3760186 полностью автоматизирована. Регулирование мощности осуществляется в 2-ступенчатом электронно-модулируемом режиме при сжигании газа и в 3-ступенчатом режиме при работе на жидком топливе. Специальная конструкция огневой головы обеспечивает низкий объем вредных выбросов при высоком КПД.
Подробнее о газо-дизельной горелке Elco EK-EVO
Моноблочная газовая горелка собрана в алюминиевом корпусе с ориентируемым на ±180° кожуха воздухозаборника. Верхнюю крышку легко снять для осмотра и обслуживания деталей пламенной головы и вентилятора без необходимости демонтажа рабочего узла.
Горелка укомплектована высокопроизводительным электрическим вентилятором, газовой рампой с фильтром, короткой огневой головой стандартного исполнения Low Nox. Щит управления, фиксируемый на корпусе, включает компоненты: блок управления горелкой BT300, электромотор вентилятора с прямым пуском, клеммы соединений.
Стандартная головка горения обеспечивает уверенное зажигание газовоздушной смеси, чистое сгорание топлива, стабильность пламени независимо от типа и модификации топки.
Для настройки и отслеживания рабочих параметров предусмотрен дисплей с 5-кнопочной клавиатурой и подсветкой. Горелка легко программируется за счет использования универсального языка Elcogram, основанного на интуитивно понятных символах, пиктограммах и числовых обозначениях.
Газовые горелки Elco EK-EVO устанавливаются в систему в любом положении.
Базовый комплект состоит из горелки с электрооборудованием, уплотнения для передней части котла, крепежа, компактной газовой рампы с газовым фильтром.
Основные характеристики и особенности горелки:
- двухтопливный режим работы;
- плавно-двухступенчатое электронное регулирование мощности при работе на газе, 3-ступенчатое при функционировании на жидком топливе;
- работа от сети питания 400 В, 50 Гц, 230 В, 50/60 Гц;
- диапазон мощности: 290-2550 к Вт;
- защита от проникновения пыли, влаги класса IP41;
- низкие выбросы Nox в атмосферу, 2-й класс по EN 676 и EN 267;
- длина огневой головы – 330 мм (короткая);
- потребляемая мощность: 5250 Вт;
- уровень шума не более 75 дБ;
- рабочие температуры (окр. среда): 0.+40 °C;
- параметры соединений: DN 65, Rp 1 1/4 ;
- коэффициент модуляции: 1:10 (газ), 1:3 (дизтопливо);
- газовая рампа в сборе GT-S453-65 / GT-D453-2 / GT-S452-2 / GT-S451-1 1/2 ;
- газовый фильтр для защиты клапанов от засорения и потери герметичности;
- топочный автомат Lamtec BT300 для управления и контроля функциями;
- защита от тепловых потерь.
Рабочая среда
Двухтопливные горелки для котлов отопления Elco EK-EVO служат для работы с природным газом и жидким топливом.
Преимущества:
- работа с двумя видами топлива (газ/ жидкое топливо);
- широкий диапазон регулирования мощности;
- чистое сжигание, 2 класс экологичности по EN;
- полная автоматизация всех функций управления и контроля;
- высокопроизводительный вентилятор для стабильного горения пламени;
- собранная и испытанная на заводе газовая рампа;
- удобство программирования параметров и считывания данных;
- ориентируемый на 180° кожух воздухозаборника;
- легкий доступ к основным узлам для быстрого запуска;
- защита от тепловых потерь при остановке горелки;
- незначительный уровень шума при работе;
- сохранение настроек огневой головы после техобслуживания.
Место установки
Газодизельные горелки для котлов отопления Elco EK-EVO могут размещаться в сухих чистых помещениях без агрессивных паров и веществ. Требуется обеспечить достаточный приток воздуха для безопасного и эффективного горения.
Опции
По запросу доступны: датчик О2/СО, шина интерфейса Profibus, частотный регулятор скорости вентилятора Variatron, PID-регулятор мощности с датчиком.
