Описание

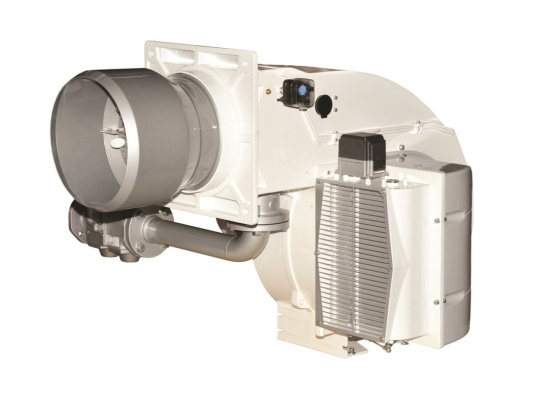

Комбинированная, газовая/дизельная горелка Elco EK-EVO 6.2900 GL-EZ3/BT3/KN, арт: 3760189 – высокоэффективное промышленное оборудование для сжигания газа и жидкого топлива. Работает в 2-ступенчатом электронно-модулируемом режиме регулирования мощности при сжигании газа и в 3-ступенчатом режиме при переходе на жидкое топливо. Конструкция огневой головы обеспечивает низкие выбросы загрязняющих веществ и высокий КПД. Горелка полностью автоматизирована, легко программируется.
Подробнее о комбинированной горелке Elco EK-EVO
Инновационный дизайн горелки предоставляет легкий доступ к основным элементам для настройки и быстрого запуска. Моноблочное устройство скомпоновано в алюминиевом корпусе с ориентируемым на ±180° кожуха воздухозаборника. Это расширяет возможности установки горелки. Верхнюю крышку корпуса легко снять для осмотра и обслуживания элементов огневой головы и вентилятора без демонтажа рабочего узла. Все настройки головы сохраняются после сервисных операций.
Для программирования параметров и просмотра данных на лицевой панели размещен дисплей с 5-кнопочной клавиатурой и подсветкой. Использование универсального языка Elcogram, в основе которого – узнаваемые символы, пиктограммы и числовые обозначения, облегчает распознавание системных сообщений и ввод параметров.
Горелка оснащена высокопроизводительным электрическим вентилятором, собранной и протестированной на заводе газовой рампой с фильтром, короткой огневой головой стандартного исполнение Low Nox. Щит управления, который крепится на корпус, содержит: блок управления горелкой BT300, электромотор вентилятора с прямым пуском, клеммы соединений.
Основные характеристики и особенности горелки:
- 2-топливный режим работы (газ/ дизтопливо);
- плавно-двухступенчатое электронное регулирование мощности при работе на газе, 3-ступенчатое при функционировании на жидком топливе;
- работа от сети питания 400 В, 50 Гц, 230 В, 50/60 Гц;
- диапазон тепловой мощности: 290-3050 к Вт;
- уровень электрозащиты компонентов от пыли/ влаги: IP41;
- низкие выбросы вредных веществ в атмосферу, 2-й класс по EN 676 и EN 267;
- длина огневой головы – 330 мм (короткая);
- потребляемая мощность: 6300 Вт;
- уровень шума – не более 77 дБ;
- допустимые рабочие температуры (окр. среда): 0.+40 °C;
- параметры соединений: DN 65, Rp 1 1/4 ;
- коэффициент модуляции: 1:10 (газ), 1:3 (дизтопливо);
- газовая рампа в сборе GT-S453-65 / GT-D453-2 / GT-S452-2;
- газовый фильтр для защиты э/м клапанов от повреждений;
- блок автоматики Lamtec BT300 для управления и контроля функциями;
- защита от тепловых потерь при остановке горелки (автоматическое закрытие воздушной заслонки).
Рабочая среда
Горелки для котлов отопления Elco EK-EVO GL предназначены для работы с природным газом и дизельным топливом.
Преимущества:
- работа с двумя видами топлива (газ/ жидкое топливо);
- регулирование мощности в широком диапазоне;
- полностью автоматическая работа;
- чистое сжигание газа, 2 класс экологичности;
- стабильное горение пламени в камерах сгорания любого типа;
- комплектация газовой рампой, полностью готовой к эксплуатации;
- дисплей для удобства настройки параметров и получения системной информации;
- ориентируемый на 180° кожух воздухозаборника, вариативность монтажа;
- свободный доступ к основным узлам;
- защита от тепловых потерь при остановке горелки;
- незначительный уровень шума при работе горелки;
- сохранение настроек пламенной головы после обслуживания.
Место установки
Газодизельные горелки для котлов отопления Elco EK-EVO допускается размещать в сухих незапыленных помещениях, без агрессивных паров и веществ. Для безопасной и эффективной работы оборудования необходимо обеспечить достаточный приток воздуха.
Опции
Отдельно горелка оснащается интерфейсом Profibus, частотным регулятором скорости вентилятора Variatron, PID-регулятором мощности с датчиком, датчиком О2/СО.
