Описание
Комбинированная, газовая/дизельная горелка Elco EK-EVO 7.3600 GL-EZ3/BT3/KN, арт: 3760192 предназначена для промышленных систем сжигания газа и жидкого топлива. Автоматизированная система управления обеспечивает оптимальное соотношение топливо/воздух во всем диапазоне мощности. Горелка работает в 2-ступенчатом электронно-модулируемом режиме при сжигании газа и в 3-ступенчатом режиме при переходе на жидкое топливо. Отличается низкими выбросами оксидов азота, высоким КПД, вариативностью монтажа, незначительным уровнем шума.
Полная автоматизация функций
Горелка оснащена блоком автоматики, представляющим собой программируемое устройство управления и безопасности с электронным комбинированным регулятором. Настройка параметров работы осуществляется при помощи ручного терминала (дисплея с кнопками) или программного обеспечения для ПК.
Опционально можно оснастить горелку модулем управления скоростью вращения вентилятора, модулем LCM 100, регулятором O2/CO, полевой шиной PROFIBUS.
Основные характеристики и особенности горелки:
- 2-топливный режим работы (газ/ дизтопливо);
- плавно-двухступенчатое электронное регулирование мощности (газ), 3-ступенчатое регулирование (жидкое топливо);
- подключение к сети 400 В, 50 Гц, 230 В, 50/60 Гц;
- регулирование мощности в диапазоне 300-3600 к Вт;
- низкие выбросы оксидов азота в атмосферу, 2-й класс по EN 676 и EN 267;
- короткая огневая голова, длина 375 мм;
- потребляемая мощность: 8350 Вт;
- уровень шума не более 81 дБ;
- электрозащита компонентов от пыли и влаги по стандарту IP41;
- эксплуатационные температуры (внешняя среда): 0.+40 °C;
- параметры соединений: DN 65, Rp 1 1/2 ;
- коэффициент модуляции: 1:10 (газ), 1:3 (дизтопливо);
- собранная и испытанная на герметичность газовая рампа GT-D454-65 / GT-S453-65 / GT-D453-2 / GT-S452-2;
- газовый фильтр для защиты э/м клапанов от износа и повреждений;
- блок управления функциями Lamtec BT300;
- защита от оттока тепла при остановке процессов горения (автоматическое закрытие воздушной заслонки).

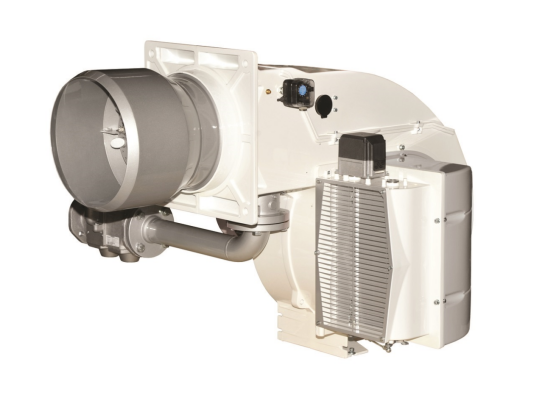

Конструкция и основные узлы двухтопливной горелки Elco EK-EVO
Горелка оснащена высокопрочным алюминиевым корпусом с ориентируемым на ±180° кожухом воздухозаборника. Может устанавливаться в любом положении. Верхняя крышка легко демонтируется, предоставляя доступ для осмотра и обслуживания деталей огневой головы и вентилятора. Заданные настройки головки сгорания сохраняются после сервисных операций.
Горелка снабжена высокопроизводительным вентилятором с электродвигателем, газовой рампой с фильтром, огневой головой стандартного исполнения Low Nox. Щит управления, который устанавливается на корпус, включает блок управления горелкой BT300, электромотор вентилятора с прямым пуском, клеммы соединений. На лицевой панели размещен дисплей с терминалом.
Рабочая среда
Комбинированные горелки для котлов отопления Elco EK-EVO GL предназначены для сжигания природного газа E, L, LL (стандарт EN437) и дизельного топлива.
Преимущества:
- комбинированная система сжигания (газ/ жидкое топливо);
- регулирование мощности в широком диапазоне;
- высокая эффективность, оптимизация параметров горения;
- полностью автоматическая работа;
- чистое сжигание газа, 2 класс экологичности;
- удобство программирования параметров;
- стабильное горение пламени в камерах сгорания любого типа;
- комплектация газовой рампой, испытанной и готовой к эксплуатации;
- ориентируемый на 180° кожух воздухозаборника;
- обслуживание огневой головы без необходимости демонтажа;
- защита от оттока тепла при остановке горелки;
- незначительный уровень шума;
- сохранение настроек после техобслуживания.
Место установки
Газодизельные горелки для котлов отопления Elco EK-EVO допускается размещать в местах отсутствия агрессивной среды, скопления пыли, влаги. Для безопасной работы оборудования и эффективного горения необходимо обеспечить достаточный приток воздуха в рабочее помещение.
