Описание

Горелка с двумя системами сжигания (газ/ дизельное топливо) в едином корпусе. Разработана для оснащения среднемощных котлов и теплогенераторов. Выдает на полной мощности 1000 к Вт тепла. Комплектуется производительным вентилятором со стабильными характеристиками вращения для поддержания устойчивого пламени в камерах сгорания всех типов.

Особенности горелки:

• сжигаемое топливо: природный E/ LL, сжиженный газ F, дизтопливо EL вязкостью до 6 мм 2/с при +20 °С;
• переключение на резервный вид топлива в ручном или автоматическом режиме;
• медленное регулирование мощности (время выбега сервопривода 20 сек.) при работе на газе, прогрессивный режим с плавным переключением уровня нагрузки;
• двухступенчатое регулирование при потреблении дизельного топлива;
• рабочий диапазон: 200-1000 к Вт;
• возможность перехода на модулируемый режим регулирования при установке соответствующего оборудования, с временем выбега серводвигателя 42 сек.;
• стабильное горение в топках с противодавлением -2.10 мбар;
• комплектация стандартной огневой головой длиной 200 мм;
• усиленная защита от пыли и влаги по стандарту IP 54;
• моноблочный дизайн, встроенный в корпус вентилятор и топливный насос;
• защита от тепловых потерь, автоматическое закрытие воздушной заслонки при остановке горелки;
• бесперебойная работа при температурах воздуха -15…+40 °C, влажности до 80%.

Область использования

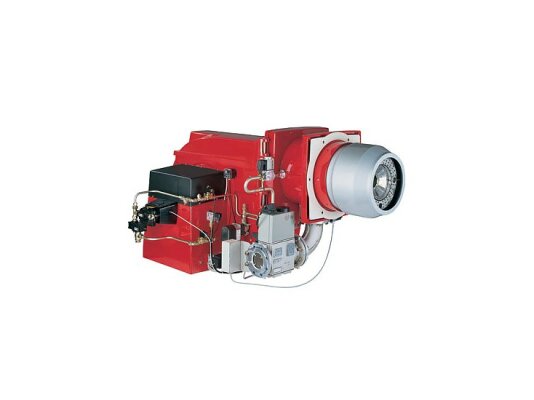

Газодизельная горелка Weishaupt GL 5/1-D, 2, исп. ZMD, арт: 15551783 подготовлена для промышленного применения. Встраивается в котлы и теплогенераторы, отвечающие стандартам EN303, EN676, EN267. Используется для выработки тепла и технологического пара в установках горячего водоснабжения, отопления различных помещений, теплотехническом оборудовании.

Подробнее о газовой горелке

• Газодизельная горелка представляет собой единый моноблок со встроенным в корпус вентилятором и насосом для жидкого топлива. Колесо вентилятора приводится в действие электродвигателем мощностью 1500 Вт. Система наддува поддерживает устойчивое горение в топках с низким и высоким противодавлением.
• В рамках диапазона регулирования устанавливается малая и большая нагрузки. При помощи регулировочного диска осуществляется связанное регулирование воздушной заслонки и газового дросселя. С учетом запроса на выработку тепла горелка плавно выходит на необходимую ступень мощности, исключая резкое изменение расхода газа.
• Поворотный фланец упрощает монтаж и обслуживание горелки, позволяя откидывать ее в любую сторону. Все элементы настройки и обслуживания находятся в свободном доступе, что облегчает осмотр и сокращает время выполнения сервисных операций.
• Электрические компоненты защищены от внешних воздействий по стандарту IP54 (частичная защита от пыли, мелкие частицы могут проникать внутрь, но не оказывают влияния на работоспособность оборудования/ защита от брызг воды, падающих с любой стороны). Такой класс защиты позволяет размещать оборудование в местах с умеренной запыленностью и влажностью.
• Предусмотрена внутренняя изоляция корпуса, снижающая уровень шума до комфортных значений. Шумоглушители Weishaupt типа W-SH позволяют уменьшить звуковое давление.
• Горелка поставляется с газовой арматурой (двойной газовый клапан класса «А») и реле давления для проверки герметичности клапанов. Остальные принадлежности, включая фильтр для очистки газа от загрязнений, регулятор давления газа, реле максимального давления газа, приобретаются отдельно.
• На заводе горелка предварительно настроена и испытана. Соответствует европейским и российским стандартам. На месте эксплуатации задаются необходимые точки нагрузки с учетом текущих задач.
• Блок автоматики управляет функциями и процессами, контролирует безопасность розжига и горения, безопасно отключает систему при неполадках. Для контроля пламени предусмотрен ультрафиолетовый датчик.
• Реализована защита от тепловых потерь при остановке горелки. Сервопривод автоматически закрывает воздушную заслонку, исключая доступ холодного воздуха и преждевременное остывание теплогенератора.
• Жидкотопливная часть состоит из насоса, магнитных клапанов, форсуночного блока, форсунок, топливных шлангов. По запросу газодизельная горелка комплектуется электромагнитной муфтой, автоматически размыкающей связь насоса с двигателем при переключении на газ, что позволяет минимизировать износ насоса.

Рабочая зона

Конструкция и тип защиты не позволяют устанавливать горелку на улице. Допускается эксплуатация только в закрытых помещениях без конденсации, высокой влажности, едких паров.

Преимущества:

• поочередная работа на газе и дизельном топливе;
• одна конструкция вместо двух отдельных установок;
• автоматическая работа под управлением микропроцессора;
• встроенный высокопроизводительный вентилятор;
• способность преодолевать низкое и высокое сопротивление топки;
• минимизация тепловых потерь при паузе в работе/ отключении горелки;
• усиленная пыле-, влагозащита электрических компонентов;
• моноблочный компактный корпус.

Для создания системы бесперебойного теплоснабжения предлагаем купить газодизельные горелки Weishaupt GL и другое оснащение. Обращайтесь, поможем с выбором оборудования.
