Описание
Горелка объединяет две системы сжигания (газ и дизельное топливо), решая задачу непрерывного теплоснабжения. Способна вырабатывать до 1000 к Вт тепловой мощности. Благодаря стабильным характеристикам вентилятора поддерживает устойчивое пламя в любых камерах сгорания. Отличается усиленной пыле-, влагозащитой корпуса.
Особенности горелки:
- рабочая среда: природный E/ LL, сжиженный газ F, дизельное топливо EL вязкостью до 6 мм 2/с при +20 °С;
- переход на резервное топливо без переоборудования горелки, в ручном или автоматическом режиме;
- устойчивое горение пламени в камерах сгорания с противодавлением -2.10 мбар;
- медленное регулирование мощности с максимальным временем выбега сервопривода 20 секунд при работе на газе, прогрессивный режим с плавным переключением между ступенями;
- двухступенчатое регулирование мощности при потреблении дизельного топлива;
- доступный диапазон мощности: 200-1000 к Вт;
- возможность перехода на модуляцию пламени при оснащении дополнительным оборудованием, с временем выбега серводвигателя 42 сек.;
- комплектация стандартной пламенной головой длиной 200 мм;
- защита электрических компонентов от воздействия пыли и влаги по стандарту IP 54;
- моноблочная конструкция с интегрированным вентилятором и топливным насосом;
- предотвращение оттока тепла из системы при остановке горелки, автоматическое закрытие воздушной заслонки;
- рабочие температуры: -15…+40 °C, влажность: 80%.
Тип регулирования
В рамках рабочего диапазона задается нагрузка для первой и второй степени. При помощи регулировочного диска выполняется связанное регулирование воздушной заслонки и газового дросселя. С учетом тепловых потребностей горелка плавно переключается на необходимый уровень нагрузки, без резких скачков в расходе топлива (при работе на газе).
Конструкция и комплектация

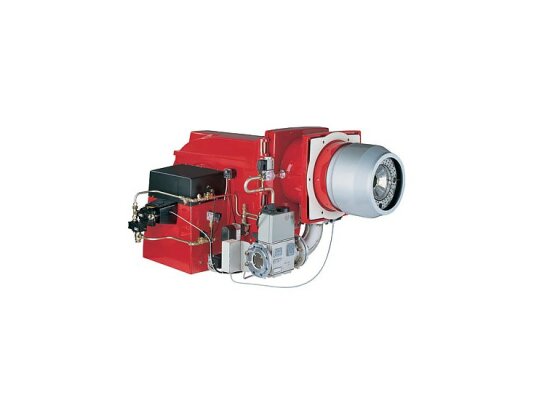

- Газодизельная горелка Weishaupt GL 5/1-D, 1, исп. ZMD, арт: 15551781 выполнена в виде единого блока, со встроенным вентилятором и топливным насосом. Двигатель мощностью 1,5 к Вт размещен под прямым углом к нагнетаемому вентилятором потоку. Все элементы для регулирования топлива и воздуха находятся в свободном доступе. Поворотный фланец облегчает монтажные и сервисные операции, позволяя откидывать горелку влево и вправо.
- Система наддува поддерживает устойчивое горение в топках с низким и высоким аэродинамическим сопротивлением, расширяя возможности применения горелки.
- Электрические компоненты защищены от пыли и влаги по стандарту IP54 (частичная пылезащита, мелкие частицы способны проникать внутрь корпуса, но не влияют на работоспособность оборудования/ защита от брызг воды, направленных с любой стороны). Такое исполнение позволяет эксплуатировать горелку в местах с умеренной запыленностью и влажностью.
- Внутренняя изоляция корпуса эффективно уменьшает рабочие шума, обеспечивая комфортные условия работы. Шумоглушители Weishaupt типа W-SH минимизируют звуковое давление.
- Горелка оснащена двойным газовым клапаном класса «А» для регулирования подачи газа и реле давления для контроля на утечки. Другие принадлежности, включая фильтр для очистки газа от грязи, регулятор давления газа, реле максимального давления газа, включаются в комплект поставки отдельно.
- На заводе заданы основные параметры работы горелки. На месте эксплуатации остается ввести точки нагрузки исходя из потребностей конкретной установки.
- Топочный автомат обеспечивает точное выполнение запрограммированных параметров, безопасную и эффективную работу горелки. Контролирует все этапы горения, давление топлива и воздуха, взаимодействие подключенных устройств.
- Сведены до минимума потери тепла в режиме ожидания и при отключении горелки. Сервопривод автоматически закрывает воздушную заслонку, предотвращая поступление холодного воздуха в систему.
- Для сжигания жидкого топлива конструкция укомплектована насосом, магнитными клапанами, форсуночным узлом с форсунками, топливными шлангами. По желанию заказчика горелка оснащается электромагнитной муфтой. Устройство автоматически размыкает связь насоса с двигателем при переключении на газ, снижая износ насоса.
Размещение горелки
Комбинированные горелки Weishaupt GL устанавливаются в закрытых помещениях. Не готовы к уличной эксплуатации. Модификация для работы на открытом воздухе и для использования топлива в условиях минусовых температур предоставляется по отдельному запросу.
Преимущества:
- 2 системы в одном корпусе, поочередное сжигание газа и дизельного топлива;
- автоматическая работа под управлением микропроцессора;
- откидываемый корпус горелки;
- стабильные характеристики вентилятора;
- легкое преодоление низкого и высокого сопротивления топки;
- сокращение потерь тепла при паузе в работе/ отключении горелки;
- усиление пыле-, влагозащиты корпуса;
- моноблочное исполнение, компактные габариты.
Область использования
Газодизельная горелка Weishaupt GL подходит для промышленного оборудования небольшой мощности. Служит для выработки тепла и технологического пара в системах нагрева воды, отопления помещений, теплотехническом оборудовании. Устанавливается в котлы и генераторы теплого воздуха, отвечающие стандартам EN303, EN676, EN267.
