Описание
Моноблочная горелка для работы с газом и жидким топливом. Комбинация двух систем сжигания исключает затраты на монтаж и обслуживание второй (резервной) установки. На полной мощности горелка вырабатывает 1000 к Вт тепла. Благодаря стабильным характеристикам вентилятора поддерживает устойчивое горение в топках любого типа. Функции горелки автоматизированы.
Виды топлива
Рабочей средой является природный газ E/ LL, сжиженный газ F и дизтопливо EL вязкостью до 6 мм 2/с при +20°С. Переход на резервное топливо осуществляется вручную или автоматически.
Особенности регулирования
В режиме подачи газа предусмотрен прогрессивный режим, с быстрым регулированием мощности. Максимальное время выбега сервопривода составляет 8 секунд. Исполнительные органы работают синхронно, исключая резкие перепады давления в камере сгорания и газопроводе при запуске горелки и переключении ступени. Уровни нагрузки (малое/ большое горение) задаются в рамках рабочего диапазона.
При использовании дизельного топлива предусмотрен двухступенчатый режим работы.
Подробнее о горелке

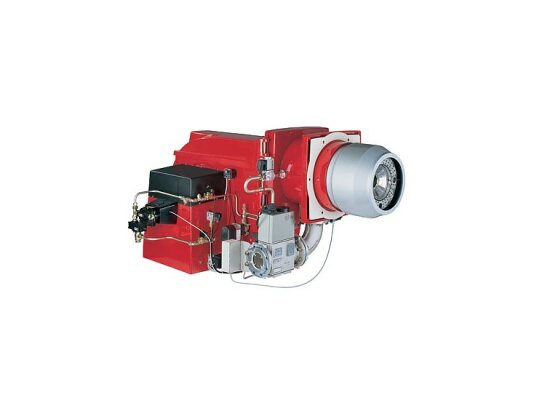

- Газодизельная горелка Weishaupt GL 5/1-D, 2, исп. ZD, арт: 15551493 представляет собой моноблок со встроенным в корпус вентилятором и топливным насосом. Внутренняя изоляция корпуса и шумоглушитель Weishaupt типа W-SH минимизируют уровень рабочих шумов.
- Благодаря подвижному фланцу горелка может откидываться влево и вправо, облегчая монтажные операции, наладку и сервисное обслуживание. Предоставляется свободный доступ к пламенной голове, подпорной шайбе, форсунке и электродам.
- Электрические компоненты защищены по стандарту IP54. Это означает, что мелкая пыль может проникать в корпус горелки, но не влияет на её работоспособность, а брызги воды, направленные с любой стороны, не вызывают неполадок.
- Вентилятор обеспечивает эффективный наддув, поддерживает стабильное пламя в камерах сгорания с низким и высоким противодавлением (-2.10 мбар).
- Блок автоматики выполняет функции управления и контроля. С помощью подключенных датчиков и реле контролирует работу всех систем и устройств. Проверяет герметичность запорной арматуры. Инициирует защитное отключение при сбоях в целях безопасности.
- Минимизированы тепловые потери во время ожидания/ отключения горелки. Воздушная заслонка перекрывает канал подачи воздуха, не допуская рассеивание тепла и охлаждение теплогенератора.
- Для работы с жидким топливом горелка комплектуется жидкотопливным насосом, электромагнитными клапанами, топливными шлангами, форсуночным блоком с форсунками. Доступно дооснащение электромагнитной муфтой, которая автоматически размыкает связь насоса с двигателем при переходе на газ, что уменьшает износ насоса.
- В комплект поставки включен двойной газовый клапан класса «А» и реле давления для проверки утечек газа. Все остальные элементы газовой арматуры можно заказать дополнительно.
Условия эксплуатации
Монтаж двухтопливной горелки Weishaupt GL разрешен только в закрытых помещениях с температурой воздуха -15…+40 °C, влажностью 80%. Для уличного размещения горелка не пригодна. Версия для эксплуатации на улице и для сжигания топлива при температуре ниже 0 °C предоставляется по запросу.
Преимущества:
- комбинация двух систем сжигания (газ/ ДТ) в компактном моноблоке;
- одна установка вместо двух отдельных;
- высокопроизводительный вентилятор, встроенный в корпус;
- легкое преодоление противодавления топки;
- полностью автоматический режим работы;
- откидываемый влево и вправо корпус горелки;
- свободный доступ к настройкам и обслуживаемым узлам;
- защита от рассеивания тепла во время бездействия оборудования;
- моноблочное исполнение, компактность.
Применение
Для бесперебойной подачи тепла при эксплуатации промышленных и технологических установок небольшой мощности предлагаем купить комбинированную горелкуWeishaupt GL. Это оптимальный вариант для оснащения современных котлов, соответствующих стандартам EN303, EN676, EN267. Горелка незаменима в системах нагрева горячей воды, пара, отопления помещений.
