Описание
Комбинированная прогрессивная горелка для среднемощных промышленных котлов. Моноблочная конструкция со встроенным вентилятором. Работает поочередно на газе и дизельном топливе, не допуская перебоев в теплоснабжении. Благодаря эффективному наддуву подходит для котлов с камерами сгорания с низким и высоким сопротивлением.
Рабочая среда:
- природный газ E/ LL;
- сжиженный газ F;
- дизельное топливо EL вязкостью до 6 мм 2/с при +20°С.
Переход на резервное топливо и обратно происходит в ручном или автоматическом режиме.
Особенности регулирования исп. ZD
Горелка работает в прогрессивном режиме, с быстрым регулированием мощности (при потреблении газа). Время выбега сервопривода – 8 секунд. С помощью регулировочного диска выполняется связанное регулирование положения воздушной заслонки и газового дросселя.
За счет синхронного хода серводвигателей запуск горелки и переключение между ступенями происходит без резких скачки давления в камере сгорания и газовой магистрали. Параметры для малой и большой нагрузки задаются в рамках рабочего диапазона (200-1000 к Вт).
При использовании дизельного топлива предусмотрено двухступенчатое регулирование мощности.
Исполнение и комплектация

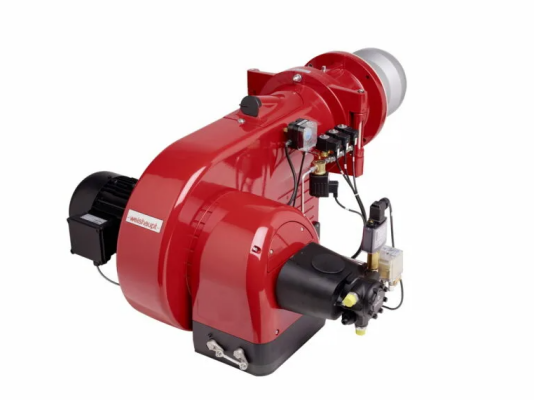

- Газодизельная горелка Weishaupt GL 5/1-D, 1, исп. ZD, арт: 15551491 совмещает две системы сжигания в едином корпусе (моноблок). Может откидываться в любую сторону (влево-вправо), что упрощает монтаж, наладку и техобслуживание. Основные элементы легкодоступны. Предусмотрена звукоизоляция корпуса для поглощения рабочих шумов.
- Встроенное в корпус вентиляторное колесо и топливный насос приводятся в действие электродвигателем мощностью 1,5 к Вт. Вентилятор нагнетает достаточный объем воздуха для эффективного горения, поддерживает устойчивое пламя в топках разного типа с аэродинамическим сопротивлением -2.10 мбар.
- Электрические компоненты защищены от воздействий извне по стандарту IP54 (частицы пыли, попавшие в корпус, не влияют на работоспособность горелки, допускается попадание на корпус брызг воды с любой стороны).
- Горелка оснащена автоматом горения, который устанавливается в шкаф управления. Сигнал пламени контролируется ионизационным датчиком. Автоматика обеспечивает безопасную и эффективную работу горелки. Инициирует защитное отключение при неполадках.
- Минимизирована вероятность преждевременного охлаждения теплогенератора при остановке горелки за счет автоматического закрытия воздушной заслонки.
- Для работы на жидком топливе в состав конструкции входит жидкотопливный насос, электромагнитные клапаны, форсуночный блок с форсунками, шланги.
- Горелка поставляется с двойным газовым клапаном класса «А» для регулирования подачи газа и реле давления для контроля утечек. Другие элементы газовой арматуры приобретаются отдельно.
Требования к рабочей зоне
Эксплуатация горелки допустима только в закрытых помещениях с температурой -15…+40 °C, влажностью до 80%, без скоплений пыли, едких паров. Модификация для уличной эксплуатации поставляется по запросу. Также возможно исполнение для работы с топливом при минусовых температурах (с предварительным подогревом).
Достоинства:
- комбинированная система сжигания газ/ ДТ в едином блоке;
- экономия рабочего пространства и ресурсов на монтаже второй установки;
- полностью автоматический режим работы;
- оптимальные характеристики вентилятора, ровное горение;
- легкое преодоление сопротивления камеры сгорания;
- поворотный фланец, открытие корпуса влево и вправо;
- быстрый доступ к элементам, требующим обслуживания;
- усиленная электрозащита компонентов;
- минимизация тепловых потерь при бездействии горелки;
- моноблочный компактный дизайн.
Для бесперебойной выработки тепла на промышленных объектах предлагаем купить комбинированную горелкуWeishaupt GL. Место использования – котлы и теплогенераторы, отвечающие европейским стандартам EN303, EN676, EN267.
