Описание

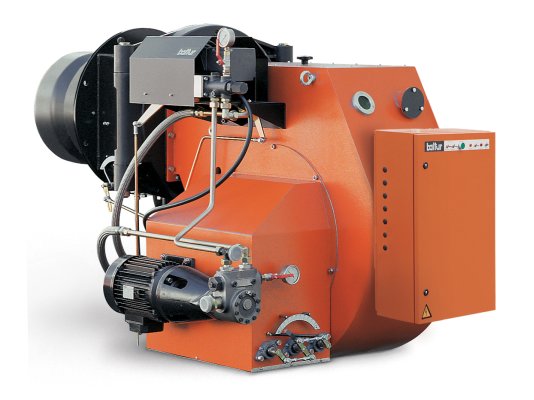

Газомазутная горелка Baltur GI MIST 1000 DSPNM-D100, арт: 6717410 оборудована всеми системами и устройствами для эффективного, безопасного, стабильного горения, удобства настройки, подключения и эксплуатации. Подходит для топок любого типа и конструкции. Работает на газе и тяжелых нефтепродуктах с возможностью автоматизации переключения между режимами.

Для достижения высокого КПД, стабильного горения, безопасной эксплуатации в горелке использованы:

• центробежный вентилятор для нагнетания воздуха под давлением, уверенного розжига, стабильного пламени в топках с низким и высоким аэродинамическим сопротивлением;
• два 3-фазных электродвигателя для привода вентилятора и жидкотопливного насоса;
• блок автоматики, соответствующий нормам EN298, для микропроцессорного управления всеми функциями и подключенными устройствами;
• система подачи топлива с устройством электроподогрева мазута, шестеренчатым самовсасывающим насосом, регулятором давления;
• настраиваемая по длине огневая голова с трубой из нержавеющей стали, стальным диском пламени;
• система регулирования расхода воздуха с воздухозаборником, реле давления, электрическим сервоприводом и воздушной заслонкой;
• газовая рампа с электромагнитными клапанами, реле и регулятором давления, фильтром, блоком контроля герметичности;
• трансформатор розжига и УФ-датчик контроля пламени.

Режим работы

Газомазутная горелка работает в 2-ступенчатом прогрессивном режиме регулирования мощности (низкое/ высокое пламя). Подготовлена для установки электронного регулятора RWF40, который докупается отдельно с датчиком температуры или давления, что позволяет настроить режим модуляции мощности и снизить потребление энергоресурсов.

Характеристики и особенности:

• попеременная работа с возможностью автоматизации переключения режимов;
• рабочая среда – природный газ и мазут вязкостью до 100 °E (при t +50 °С);
• питание от 3-фазной сети 400 В, 50 Гц;
• диапазон регулирования мощности 2500-10500 к Вт;
• расход топлива: 251-1056 м^3/ч (метан), 224-940 кг/ч (мазутное топливо);
• полное сгорание топлива при корректировке пропорции топливо/воздух;
• потребляемая электрическая мощность: 66000 Вт;
• контроль герметичности клапанов по евростандарту EN676;
• микропроцессор для автоматизации функций управления и контроля;
• уровень шума при работе на максимальной мощности – 97 дБ;
• перекрытие воздушного канала во избежание оттока тепла в режиме ожидания;
• защита электрических компонентов от пыли/ влаги по стандарту IP 40;
• верхнее подключение газовой рампы;
• индикация режимов работы, блокировки, подогрева;
• отслеживание пламени с помощью ультрафиолетового датчика.

Упрощенный доступ в головке горения позволяет проводить техобслуживание без демонтажа горелки с котла.

Совместимость с любыми топками

Газомазутные горелки Baltur GI MIST DSPNM-D100 укомплектованы подвижным фланцем для установки на котел, что позволяет корректировать вылет головки горения с учетом конструкции топки.

Достоинства:

• 2-топливная система сжигания (метан/ мазут);
• возможность настройки автоматического переключения режимов;
• плавная модуляция при монтаже регулятора RWF40 и датчика температуры/ давления;
• автоматизация функций управления, контроля безопасности;
• система принудительного наддува, устойчивость пламени в любых топках;
• скользящий фланец, универсальный монтаж;
• защита от оттока тепла из системы при паузе/ остановке горелки;
• доступность обслуживаемых узлов.

В стандартную комплектацию входят: фланец, 2 изолирующие прокладки, 2 гибких топливных шланга, самоочищающийся фильтр, крепеж. Форсунку необходимо приобретать отдельно. По запросу на комбинированную горелку можно установить паровой узел, что позволит нагревать мазут паром непосредственно от котла и оптимизировать затраты электроэнергии.
