Описание

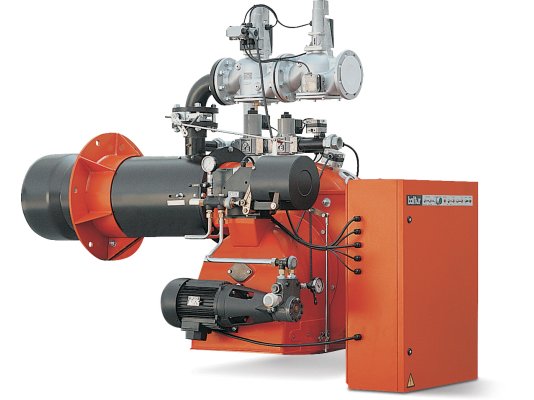

Газомазутная горелка Baltur GI MIST 510 DSPNM-D100, арт: 6711410 благодаря высокоэффективному вентилятору и подвижному фланцу может использоваться в топках любого типа и конструкции. Сжигает природный газ и тяжелое мазутное топливо. При установке автоматического переключателя не допускает остановок в работе системы теплоснабжения или технологическом процессе при перебоях в подаче основного вида топлива.

Режим работы

Газомазутная горелка работает в режиме 2-ступенчатого прогрессивного регулирования мощности (малое/ большое горение). Адаптирована для подключения автоматического регулятора RWF40, который докупается отдельно с датчиком температуры или давления, для настройки режима модуляции мощности и экономичного расхода топлива.

Для устойчивого горения, эффективной и безопасной работы в горелке использованы:

• система вентиляции для принудительного наддува воздуха в топку под давлением, быстрого розжига, устойчивого горения в камерах сгорания любого типа;
• два трёхфазных электродвигателя для привода вентилятора и топливного насоса;
• топочный автомат, соответствующий нормам EN298, для автоматизации всех процессов и безопасного отключения горелки;
• система топливоподачи с электрическим подогревателем для подготовки мазута, шестеренчатым самовсасывающим насосом, регулятором давления;
• регулируемая головка горения с трубой из нержавеющей стали, стальным диском пламени;
• система всасывания и регулирования воздушного потока с воздухозаборником, реле давления, воздушной заслонкой, электрическим сервоприводом;
• газовая рампа с э/м клапанами, реле и регулятором давления, фильтром, контролем герметичности;
• трансформатор для выработки высоковольтного напряжения и устройство отслеживания пламени в виде УФ-датчика.

Совместимость с любыми топками

Газомазутные горелки Baltur GI MIST DSPNM-D100 поставляются с подвижным фланцем крепления на котел, что позволяет регулировать выступ головки горения исходя из особенностей топки.

Основные параметры:

• диапазон регулирования мощности: 2430-6500 к Вт;
• рабочая среда – природный газ и мазут вязкостью до 100 °E (при t +50 °С);
• расход топлива: 245-654 м^3/ч (метан), 219-592 кг/ч (мазут);
• потребляемая электрическая мощность: 55000 Вт;
• работа от трехфазной сети 380 В, 50 Гц;
• микропроцессор для автоматизации функций управления и контроля;
• встроенная функция проверки герметичности запорной арматуры по EN676;
• получение наибольшего теплового эффекта и чистоты сгорания топлива при оптимизации состава топливовоздушной смеси;
• возможность настройки автоматического переключения вида топлива;
• уровень шума при работе на максимальной мощности – 97 дБ;
• сохранение тепла в системе при прерывании процесса горения;
• защита электрических контактов и оборудования от пыли/ влаги по стандарту IP 40;
• подключение газовой рампы сверху;
• отслеживание пламени ультрафиолетовым датчиком.

Головка горения может обслуживаться без демонтажа горелки с котла.

Достоинства:

• 2-топливный режим работы (газ и тяжелые нефтепродукты);
• возможность автоматического переключения режимов;
• плавная модуляция при установке регулятора RWF 40 и соответствующего датчика;
• автоматизация функций управления, контроля безопасности;
• высоконапорный вентилятор, устойчивое пламя независимо от вида топки;
• подвижный фланец для адаптации под конструкцию котла;
• защита от потерь тепла при паузе/ остановке горелки;
• удобный доступ к обслуживаемым компонентам.

В базовый комплект входят принадлежности: фланец, 2 изолирующие прокладки, 2 гибких топливных шланга, самоочищающийся фильтр, крепеж. Форсунку необходимо заказать отдельно. Опция: паровой узел.
