Описание

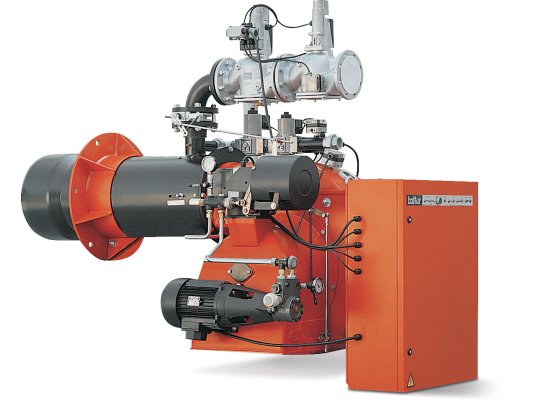

Газомазутная горелка Baltur GI MIST 420 DSPNM-D100 адаптирована для работы с природным газом и тяжелыми нефтепродуктами. За счет подвижного фланца подходит для любых камер сгорания. Позволяет организовать непрерывное теплоснабжение объекта или безостановочность технологического цикла в случае перебоев в подаче основного вида топлива. Работает в широком диапазоне тепловой мощности с возможностью экономичного расхода энергоресурсов.

Режим работы и виды топлива

Комбинированные горелки этой линейки функционируют на 2-х прогрессивных ступенях мощности в режиме малого и большого горения. Обеспечивают сжигание природного газа и мазута вязкостью до 100 °E (при t +50 °С). При дооснащении электронным регулятором RWF40, который приобретается вместе с датчиком температуры или давления (поставляются опционально), мощность плавно изменяется исходя из запроса в тепле.

Для стабильного горения, высокого КПД и безопасной работы комбинированная горелка оснащена:

• системой принудительного наддува с центробежным электрическим вентилятором, нагнетающим воздух в топку под давлением, что гарантирует стабильное горение пламени в камерах сгорания любого типа;
• менеджером горения для автоматизации розжига, горения и безопасного отключения с учетом требований EN298;
• блоком контроля герметичности клапанов в соответствии с европейским стандартом EN676;
• системой подачи топлива с шестеренчатым насосом, регулятором давления, электрическим подогревателем;
• регулируемой огневой головой с трубой из нержавеющей стали, стальным диском пламени;
• системой забора и регулирования воздуха с реле, воздушной заслонкой, электрическим сервоприводом;
• устройством детектирования пламени в виде УФ-датчика.

Адаптация под любую топку

Газомазутные горелки Baltur оснащаются подвижным фланцем крепления к теплогенератору, что позволяет регулировать длину головки горения с учетом конструкции топки.

Технические и эксплуатационные параметры:

• 2 режима работы (метан/ мазут), возможность автоматического переключения;
• диапазон регулирования мощности: 1840-5522 к Вт;
• расход топлива: 186-560 м^3/ч (метан), 165-495 кг/ч (мазут);
• рабочее напряжение: 3 фазы, 380 В, 50 Гц;
• потребляемая электрическая мощность: 55000 Вт;
• совместимость с камерами сгорания любого типа;
• возможность удаленного переключения вида топлива (по запросу);
• защита от частичных потерь тепла в режиме ожидания горелки;
• достижение наибольшего эффекта и чистоты сгорания при точной настройке расхода воздуха;
• верхнее подключение газовой рампы;
• высоконадежная конструкция для тяжелых нагрузок из алюминия и нержавеющей стали;
• пыле-, влагозащита электрических компонентов по стандарту IP 40;
• возможность проведения ТО огневой головы без снятия горелки с теплогенератора.

Универсальный фланец

Газомазутные горелки Baltur GI MIST DSPNM-D100 крепятся на котел с помощью подвижного фланца, который позволяет отрегулировать положение пламенной головы независимо от конструктивных особенностей камеры сгорания.

Достоинства:

• 2 режима горения (метан/ мазут), возможность автоматического переключения;
• прогрессивное регулирование мощности, 2 ступени;
• возможность установки электронного регулятора для модуляции мощности;
• высоконапорный вентилятор, стабильное горение в любых топках;
• встроенный блок проверки герметичности газовых клапанов;
• подвижный фланец, регулировка вылета огневой головы;
• автоматизация функций контроля и управления, безопасное функционирование;
• автоматическое закрытие заслонки, сохранение тепла при остановке горелки;
• защита от потерь тепла при остановке горелки;
• возможность снятия узлов смешивания и распыления для обслуживания.

Принадлежности, входящие в комплект поставки комбинированной горелки: фланец, 2 изолирующие прокладки, 2 гибких топливных шланга, топливный самоочищающийся фильтр, крепеж. Форсунка подбирается с учетом требований к расходу топлива. Опционально можно заказать паровой узел.
