Описание

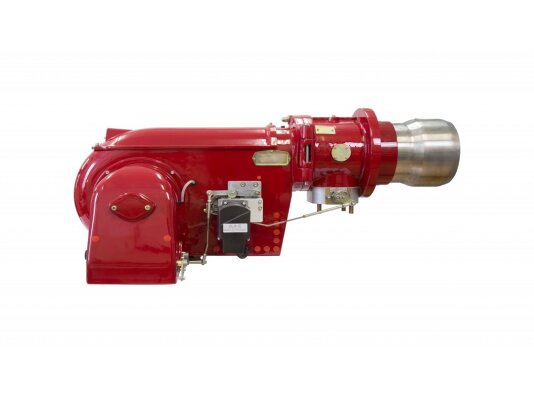

Комбинированная горелка Weishaupt RGL 10/1-D, 2, исп. ZMD, арт: 69601783 предназначена для сжигания газа и жидкого топлива в промышленных топочных установках. Работает в автоматическом режиме, что в сочетании со связанным регулированием расхода топлива и воздуха, эффективным наддувом обеспечивает высокое качество сгорания, стабильность горения пламени в топках всех типов, низкие выбросы загрязняющих веществ. Изготовлена по стандартам EN 676, EN 267.

Рабочая среда

Комбинированные горелки Weishaupt RGL сжигают:

• природный газ Е и LL;
• сжиженный газ F;
• легкое дизельное топливо EL, вязкость которого не превышает 6 мм 2/с при t +20 °С.

Работа с газами другого типа возможна только по согласованию с фирмой-производителем. Допустимая доля сернистых соединений после очистных сооружений – 0,1 %. Объем других примесей регламентирован директивой DVGW G 260. Вид топлива (газ/ дизтопливо) выбирается вручную или автоматически.

Ряд аргументов в пользу того, чтобы купить горелку Weishaupt RGL:

• комбинированный тип системы сжигания позволяет быстро перенастроить горелку на резервное топливо без дополнительных затрат на отдельное оборудование;
• горелка создана на базе цифровых технологий управления и контроля, что делает функционирование максимально надежным, эффективным и безопасным;
• благодаря связанному регулированию топлива и воздуха, точной дозировке компонентов топливовоздушной смеси обеспечивается более полное сгорание с высоким КПД и пониженным уровнем загрязняющих веществ;
• управление и контроль осуществляет менеджер горения, дополнительные устройства не требуются;
• горелка прошла проверку и испытания на производстве, что облегчает ввод в эксплуатацию и настройку;
• за счет удобной и компактной конструкции с откидным корпусом упрощается доступ к настройкам и рабочему узлу, не требуются значительные затраты времени на установку и обслуживание горелки.

Регулирование мощности

Мощность горелки регулируется в плавно-двухступенчатом или модулируемом режиме (для модуляции мощности необходимо докупить электронный регулятор).

Параметры и особенности:

• 2 -топливный режим работы (газ/ дизтопливо);
• регулирование мощности в диапазоне: 300-4100 к Вт;
• медленное регулирование (время выбега сервопривода: 20 или 42 сек.);
• рабочее напряжение: 380 В;
• мощность потребления электроэнергии – 3500 Вт;
• электрозащита контактов и оборудования по стандарту IP 40;
• автоматический режим работы;
• связанное регулирование топливо/воздух с регулировочными шайбами;
• электромагнитная муфта;
• функция контроля герметичности газовых клапанов;
• пониженная пусковая мощность для плавного розжига;
• подвижная огневая труба, подстройка под конструкцию теплогенератора;
• контроль пламени с помощью ультрафиолетового датчика;
• откидываемый корпус с концевым выключателем для защиты от случайного запуска;
• удобный доступ к обслуживаемому узлу;
• моноблочная конструкция со встроенным вентилятором;
• двойной электромагнитный клапан для управления потоком газа;
• автоматическое закрытие заслонки воздуха в период бездействия горелки;
• шумоглушитель для уменьшения звукового давления.

Для работы на жидком топливе горелка оснащена топливным насосом, э/м запорными клапанами, форсуночным блоком, топливными шлангами. В комплект входят установочный фланец, уплотнение, крепеж.

Основные достоинства:

• 2-топливная система сжигания (газ/ легкие нефтепродукты);
• плавно-двухступенчатое регулирование/ электронная модуляция;
• высоконапорная вентиляция, стабильное горение пламени;
• связанное регулирование подачи воздуха и топлива;
• автоматический режим работы;
• использование во всех типах топок;
• ручная или автоматическая перенастройка на необходимый вид топлива;
• откидываемый корпус, быстрый доступ к головке горения;
• автоматическое закрытие заслонки, защита от теплопотерь.

Условия эксплуатации

Газодизельные горелки для котлов отопления Weishaupt RGL рассчитаны на рабочие температуры -15.+40 °С, влажность – до 80%. Устанавливаются в закрытых помещениях. Не подходят для улицы.

Применение

Комбинированные горелки используются в производственных процессах, где требуется постоянное изменение количества вырабатываемого тепла: в отопительных, паровых котлах, воздухонагревателях.
