Описание

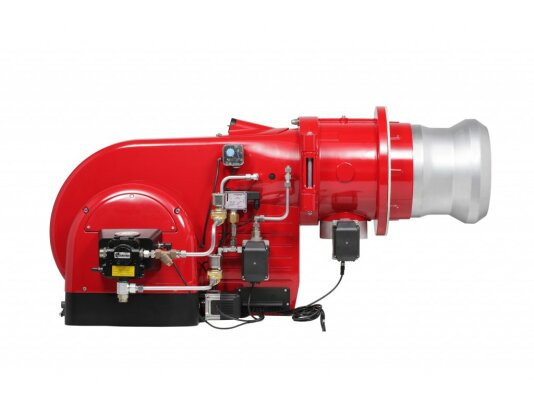

Комбинированная горелка Weishaupt RGL 30/2-A, 2, исп. 3LN, арт: 21830519 работает на газе и дизельном топливе. Соответствует нормам EN 676 и EN 267. Отличается низкими выбросами NOx и СО с отходящими газами. Все рабочие процессы контролируются цифровым менеджером горения, что делает эксплуатацию безопасной, эффективной и удобной.

Рабочая среда

Горелка рассчитана на работу с жидким топливом EL вязкостью до 6 мм 2/с при t +20 °С и природным газом E и LL.

Линейка LowNOx

Газодизельные горелки Weishaupt RGL исполнения 3LN отличаются низким уровнем эмиссии оксидов азота и углерода. При работе на природном газе соответствуют классу III по EN 676 в части выбросов NОx, при сжигании дизтоплива – III классу по EN 267 по объему NОx и СО.

Применение

Сферой применения комбинированных горелок Weishaupt RGL являются:

• теплогенераторы, отвечающие требованиям DIN 4702-1, с дымоходом по 3-ходовому или прямоточному принципу;
• водогрейные установки, паровые и отопительные котлы;
• системы с прерывистой и длительной работой.

Для других применений требуется письменное согласование фирмы-производителя.

Обратите внимание! Горелку нельзя устанавливать на теплогенераторы с реверсивной камерой сгорания.

Параметры и особенности:

• комбинированная система сжигания (природный газ/дизельное топливо);
• плавно-двухступенчатое регулирование мощности в диапазоне 300-2150 к Вт;
• модуляция мощности при установке электронного регулятора;
• питание от сети 380 В;
• уровень электрозащиты оборудования от пыли/ влаги класса IP 40;
• автоматизация всех функций, микропроцессорное управление;
• встроенный вентилятор для наддува воздуха под давлением;
• смесительное устройство с комбинацией подачи первичного и вторичного топлива и воздуха;
• первичная форсунка распыления, 3 вторичные форсунки с обратной линией (ДТ);
• затворы на форсунках для прерывания подачи топлива, повышения безопасности;
• 4 первичных и 6 вторичных газовых трубок (газ);
• перемещаемые первичная и вторичная подпорные шайбы;
• шаговые двигатели на воздушной заслонке, регуляторе жидкого топлива, газовом дросселе, устройстве смешивания (подпорная шайба);
• электронное связанное регулирование сервоприводов;
• удобство настройки и сервисных операций с помощью топочного автомата;
• передача сигналов через системную шину CAN;
• встроенный насос для жидкого топлива с двухтрубным подключением, с регулятором, распылителем;
• аварийное отключение при недостатке давления газа, прерывании подачи воздуха;
• автоматическое управление подачей газа с помощью двойного электромагнитного клапана DMV;
• контроль герметичности газовых клапанов (обязателен для горелок мощностью от 1250 к Вт).

Менеджер горения

Комбинированные горелки для котлов отопления Weishaupt RGL оснащаются менеджером горения, который выполняет функции:

• топочного автомата;
• контроля герметичности газовых клапанов;
• электронного связанного регулирования расхода топлива и воздуха;
• управления последовательностью этапов работы;
• контроля горения пламени с помощью устройства детектирования QRI;
• проверки взаимодействия устройств и компонентов;
• обмена данными с системой контроля высшего ранга.

Купить комбинированную горелку Weishaupt RGL можно с дополнительным оснащением, расширяющим функционал: электронным регулятором мощности, модулем частотного и/или кислородного регулирования.

Основные достоинства:

• комбинированная система сжигания (газ/ дизтопливо);
• высокий класс экологичности (III по европейским нормативам);
• автоматическая работа, управление функциями встроенным микропроцессором;
• плавный переход между ступенями мощности;
• равномерное поступление топлива на сжигание;
• точные пропорции топлива и воздуха;
• возможность настройки модуляционного режима (требуется дооснащение);
• устойчивость пламени за счет стабильных характеристик вентилятора;
• широкий диапазон регулирования мощности;
• свободный доступ к узлу смешивания;
• защита от потерь тепла при прерывании операций горения.

Место и условия размещения

Комбинированные горелки Weishaupt могут эксплуатироваться только в закрытых помещениях с температурой воздуха -15°.+40 °С и влажностью до 80%. Недопустимо содержание в воздухе агрессивных веществ (фторидов, хлоридов, галогенов и пр.). Газ, поступающий на горелку, должен быть сухим и чистым.
