Описание

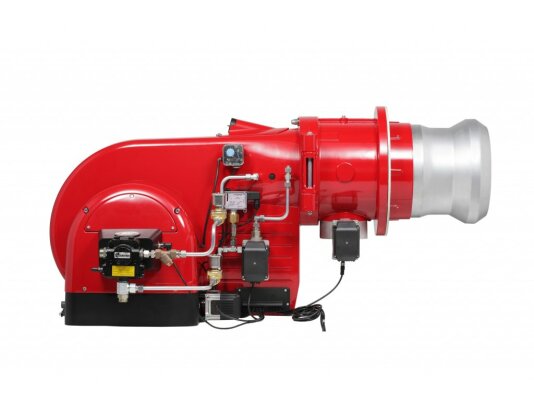

Комбинированная горелка Weishaupt RGL 40/2-A, 2, исп. 3LN, арт: 21840519 – универсальное оборудование для сжигания природного газа и легкого дизельного топлива, отвечающее строгим европейским стандартам качества, безопасности и экологичности. Сжигает газ/ жидкое топливо с низкими выбросами загрязняющих веществ. Работает полностью в автоматическом режиме. Продуманная конструкция позволяет легко получить доступ к ключевым узлам для выполнения сервисных работ и настройки параметров.

Рабочая среда

Горелка разработана для сжигания жидкого топлива EL (дизельное топливо вязкостью не более 6 мм 2/с при t +20 °С) и природного газа типа E и LL.

Чистое сжигание (линейка LowNOx)

Горелки с комбинированной системой сжигания Weishaupt RGL исп.3LN отличаются экологичной работой. По объему выбросов оксидов азота и углерода соответствуют 3 классу европейских стандартов EN 676 и EN 267.

Параметры и особенности:

• комбинированный тип системы сжигания (природный газ/дизельное топливо);
• плавно-двухступенчатое регулирование мощности в диапазоне 300-3450 к Вт;
• электронное модулирование мощности при установке электронного регулятора;
• питание от сети 380 В;
• экономичное энергопотребление (3500 Вт);
• класс защиты электрических контактов и оборудования – IP 40;
• автоматизация функций, микропроцессорное управление;
• производительный вентилятор для подачи воздуха в топку под давлением;
• смесительное устройство с комбинированной подачей первичного и вторичного топлива и воздуха;
• удобство настройки и сервисных операций с помощью топочного автомата;
• первичная форсунка распыления, 3 вторичные форсунки с обратной линией (ДТ);
• повышенный уровень безопасности за счет использования затворов на форсунках, не допускающих утечек топлива;
• 4 первичных и 6 вторичных газовых трубок (работа на газе);
• функция контроля герметичности газовых клапанов (контроль утечек обязателен для горелок мощностью от 1250 к Вт);
• перемещаемые первичная и вторичная подпорные шайбы;
• шаговые сервоприводы на воздушной заслонке, регуляторе жидкого топлива, газовом дросселе, устройстве смешивания (подпорная шайба);
• электронное связанное регулирование исполнительных механизмов;
• встроенный жидкотопливный насос для двухтрубной системы (в базовой сборке), с регулятором, узлом распыления;
• автоматическое управление газовым потоком посредством двойного электромагнитного клапана DMV с запорной и предохранительной функциями;
• защитное отключение при недостаточном давлении газа, прерывании подачи воздуха;
• коммуникация через информационную шину CAN.

Менеджер горения

Комбинированные горелки для котлов отопления Weishaupt RGL оснащены менеджером горения, который выполняет функции:

• топочного автомата;
• контроля герметичности газовых клапанов;
• электронного связанного регулирования подачи топлива и воздуха;
• управления всеми стадиями горения и безопасного отключения;
• контроля горения пламени посредством подключенного датчика QRI;
• проверки корректности работы устройств и компонентов;
• обмена данными с системой контроля высшего ранга.

Применение

Областью применения комбинированных горелок Weishaupt RGL являются:

• системы с прерывистым и длительным циклом работы;
• водогрейные установки;
• паровые и отопительные котлы;
• теплогенераторы, соответствующие нормам DIN 4702-1, с дымоходом по 3-ходовому или прямоточному принципу.

Для других применений необходимо получить письменное согласие компании-производителя. Теплогенераторы должны соответствовать повышенным требованиям по низким выбросам оксидов азота.

Внимание! Горелку Weishaupt RGL нельзя устанавливать на теплогенераторы с реверсивной камерой сгорания.

Основные достоинства:

• комбинированный тип системы сжигания (газ/ дизтопливо);
• плавное регулирование мощности, электронная модуляция при дооснащении;
• 3 класс экологичности для газа и дизтоплива;
• цифровое управление и контроль, точная дозировка топлива и воздуха;
• широкий диапазон регулирования;
• высокая эффективность и экономичное энергопотребление;
• стабильное горение в топках любого типа;
• доступность огневой головы для обслуживания;
• защита от тепловых потерь при остановке горелки.

Эксплуатация и размещение

Комбинированные горелки Weishaupt рассчитаны на эксплуатацию только в закрытых помещениях с температурным режимом -15°.+40 °С и влажностью не более 80%. Недопустимо наличие в окружающем воздухе агрессивных соединений (фторидов, хлоридов, галогенов и пр.).
