Описание

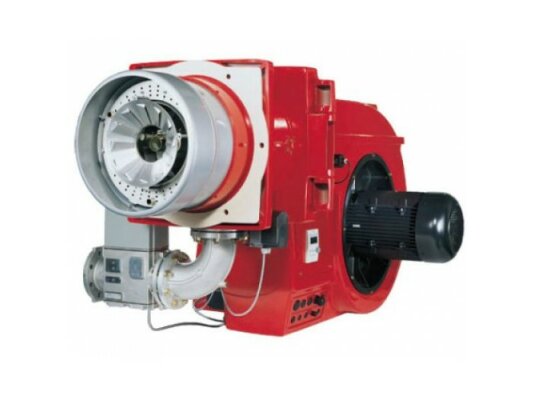

Комбинированная горелка Weishaupt RGL 50/1-B, 2, исп. 3LN, арт:21850419 разработана для промышленного применения. Обеспечивает чистое сжигание природного газа и легкого дизельного топлива с высокой теплоотдачей. Соответствует европейским стандартам надежности, безопасности и экологичности. Работает в плавно-двухступенчатом или электронномодулируемом (при оснащении электронным регулятором мощности) режиме. Компактность и продуманная конструкция горелки облегчают монтаж, настройку и сервисные операции.

Рабочая среда

Горелка предназначена для сжигания:

• природного газа Е;
• природного газа LL;
• дизельного топлива EL вязкостью до 6 мм 2/с при t +20 °С.

Переход на необходимый вид топлива не требует переоборудования горелки (необходима стандартная перенастройка).

Низкие выбросы NОx и СО

Горелки комбинированного типа Weishaupt RGL исполнения 3LN характеризуются высоким уровнем экологичности. По объему выбросов оксидов азота и углерода соответствуют III классу нормативов EN 676 и EN 267.

Параметры и особенности:

• комбинированная система сжигания (природный газ/дизельное топливо);
• плавно-двухступенчатое регулирование мощности в диапазоне 500-4000 к Вт;
• электронномодулируемое регулирование при оснащении электронным регулятором;
• работа от электрической сети 380 В;
• класс защиты электрических контактов и оборудования – IP 40;
• высокая точность управления за счет применения цифровых технологий;
• высокопроизводительный вентилятор для нагнетания воздуха в топку под давлением;
• удобная настройка и выполнение сервисных работ;
• повышенный уровень безопасности за счет использования затворов на форсунках, исключающих утечки;
• проверка герметичности газовых клапанов (обязательна для горелок мощностью от 1250 к Вт);
• встроенный жидкотопливный насос, подготовленный на заводе для двухтрубного подключения, с регулятором, узлом распыления;
• откидной корпус с концевым выключателем для исключения запуска устройства в открытом виде;
• оснащение двойным электромагнитным клапаном DMV с запорной и предохранительной функциями для управления потоком газа;
• защитная блокировка при низком давлении газа, прерывании подачи воздуха;
• коммуникация через информационную шину CAN.

Цифровое управление и контроль

Комбинированные горелки для котлов отопления Weishaupt RGL работают под управлением менеджера горения, основные функции которого:

• управление всеми стадиями розжига и горения;
• контроль пламени посредством подключенного датчика QRI;
• безопасное отключение при сбоях и потере сигнала пламени;
• контроль герметичности газовых клапанов;
• электронное связанное регулирование топлива и воздуха;
• взаимодействие устройств и компонентов;
• обмен информацией с системой управления высшего ранга.

. Опциональное оснащение: электронный регулятор мощности, модуль частотного и/или кислородного регулирования.

Особенности смесительного устройства:

• смесительный узел с комбинированной подачей первичного и вторичного топлива и воздуха;
• шаговые сервоприводы на воздушной заслонке, регуляторе жидкого топлива, газовом дросселе, устройстве смешивания (подпорная шайба);
• первичная форсунка распыления, 3 вторичные форсунки с обратной линией (ДТ);
• 4 первичных и 6 вторичных газовых трубок (работа на газе);
• перемещаемые первичная и вторичная подпорные шайбы;
• электронное связанное регулирование исполнительных механизмов (перемещение и фиксация подпорных шайб серводвигателей с учетом нагрузки одновременно с изменением положений воздушной заслонки и газового дросселя либо регулятора жидкого топлива);
• воспламенение газа с помощью отдельного запального устройства с электромагнитным клапаном.

Место и условия размещения

Комбинированные горелки Weishaupt подходят для применения только внутри закрытых помещений с температурой воздуха -15°.+40 °С и влажностью до 80%. Нельзя использовать воздух для горения, содержащий агрессивные соединения (фториды, хлориды, галогены и пр.).

Основные достоинства:

• комбинированная система сжигания (газ/ дизтопливо);
• 3 класс экологичности для газа и дизтоплива;
• плавное регулирование мощности на 2-х ступенях или электронная модуляция;
• высокая эффективность и экономичное энергопотребление;
• широкий диапазон регулирования;
• точная дозировка топлива и воздуха, электронное связанное регулирование;
• цифровое управление и контроль;
• устойчивость пламени независимо от типа топки;
• доступность обслуживаемых компонентов за счет откидного корпуса;
• защита от оттока тепла при бездействии горелки.

Применение

Комбинированная горелка Weishaupt RGL подходит для применения в системах с прерывистым и длительным циклом работы. Используется для оснащения:

• водогрейных установок;
• паровых и отопительных котлов;
• теплогенераторов, отвечающих требованиям DIN 4702-1, с дымоходом по 3-ходовому или прямоточному принципу.

Другие варианты применения допустимы только после согласования с компанией-производителем. Нельзя устанавливать горелку на теплогенераторы с реверсивной камерой сгорания.
