Описание

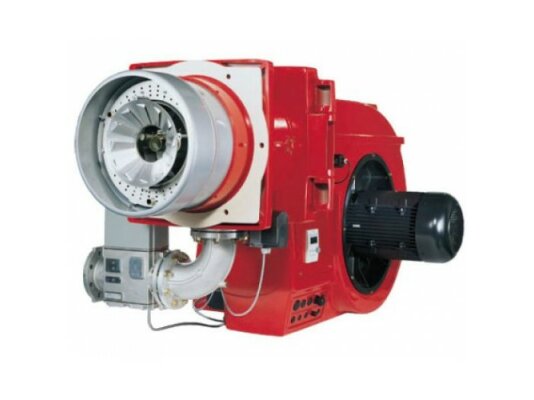

Комбинированная горелка Weishaupt RGL 50/2-B, 2, исп. 3LN, арт: 21850519 работает в широком диапазоне регулирования мощности. Поочередно сжигает газ и дизельное топливо с низким выходом окисей азота и углерода. Соответствует европейским нормам безопасности, надежности и экологичности. Работает в режиме плавно-двухступенчатого или электронномодулируемого регулирования мощности (при комплектации электронным регулятором). Полностью автоматизирована.

Рабочая среда

Горелка служит для сжигания жидкого топлива EL (дизельное топливо вязкостью не более 6 мм 2/с при t +20 °С) и природного газа типа E и LL.

Параметры и особенности:

• 2-топливный режим работы со стандартной перенастройкой;
• диапазон мощности: 300-3750 к Вт;
• тип регулирования: непрерывная модуляция или 2 ступени с плавным переходом;
• работа от электрической сети 380 В;
• класс электрозащиты встроенного оборудования – IP 40;
• безошибочное управление благодаря применению цифровых технологий;
• мощный вентилятор для нагнетания воздуха в топку под давлением;
• встроенный насос для подачи жидкого топлива, подготовленный на заводе для 2-трубного подключения, с регулятором, узлом распыления;
• откидной корпус с концевым выключателем для исключения запуска устройства в открытом виде;
• удобная настройка и выполнение сервисных работ;
• двойной э/м газовый клапан DMV класса А с запорной и предохранительной функциями для управления потоком газа;
• функция блокировки при низком давлении газа/ прерывании подачи воздуха для горения;
• коммуникация через системную шину CAN.

Система сжигания LowNОx

Горелки комбинированного типа Weishaupt RGL исполнения 3LN чисто сжигают газ и жидкое топливо, не загрязняя окружающую среду. По уровню выбросов оксидов азота и углерода соответствуют III классу стандартов EN 676 и EN 267.

Особенности смесительного устройства:

• комбинированная подача первичного и вторичного топлива и воздуха;
• шаговые сервоприводы на воздушной заслонке, регуляторе топлива, газовом дросселе, устройстве смешивания (подпорная шайба);
• электронное связанное регулирование исполнительных механизмов;
• воспламенение газа отдельным запальным устройством с электромагнитным клапаном.

Цифровое управление и контроль

Комбинированные горелки для котлов отопления Weishaupt RGL оснащены менеджером горения, который выполняет функции:

• управления розжигом, горением, безопасным отключением;
• контроля горения пламени через подключенный датчик QRI;
• контроля герметичности газовых клапанов;
• электронного связанного регулирования расхода топлива и воздуха;
• взаимодействия системных компонентов;
• блокировки при сбоях и потере сигнала пламени;
• обмена данными с системой управления высшего ранга.

Купить комбинированную горелку Weishaupt RGL можно с дополнительным оснащением для повышения эффективности и экономичности работы котла: электронным регулятором мощности, модулем частотного и/или кислородного регулирования.

Меры безопасности

В горелке предусмотрены функции и устройства для безопасной работы:

• электромагнитные затворы на головках форсунок для блокировки топлива;
• функция проверки газовых клапанов на герметичность (обязательна для горелок мощностью от 1250 к Вт);
• реле давления для контроля достаточности давления газа и мониторинга поступления воздуха на горение;
• концевой выключатель на откидном фланце для исключения запуска горелки при открытом корпусе.

Эксплуатационные условия

Комбинированные горелки Weishaupt могут устанавливаться внутри закрытых помещений с температурным режимом -15°.+40 °С и влажностью до 80%. Не подходят для размещения на улице. Воздух для горения не должен содержать агрессивных веществ, вызывающих отложения солей и коррозию металлических деталей.

Основные достоинства:

• комбинированная система сжигания (газ/ легкое дизельное топливо);
• 3 класс экологичности по европейским стандартам;
• широкий диапазон регулирования мощности;
• плавный переход между большой и малой нагрузкой;
• электронная модуляция при установке соответствующего регулятора мощности;
• высокая эффективность и экономичное энергопотребление;
• цифровой контроль и управление;
• электронное связанное регулирование топлива и воздуха;
• стабильное пламя в любых топках;
• быстрый доступ к рабочему узлу за счет откидной конструкции;
• затворы с электромагнитной катушкой на форсунках, защита от утечек;
• автоматическое закрытие заслонки воздуха при простое оборудования.

Применение

Комбинированные горелки этой линейки могут использоваться для систем с повторно-кратковременным и продолжительным циклом. Служат для сборки:

• водогрейных установок;
• паровых, отопительных котлов;
• теплогенераторов по DIN 4702-1, с дымоходом по 3-ходовому или прямоточному принципу.

Другое применение допустимо при согласовании со специалистами компании-производителя. Горелка не предназначена для генераторов тепла с реверсивной камерой сгорания.
