Описание

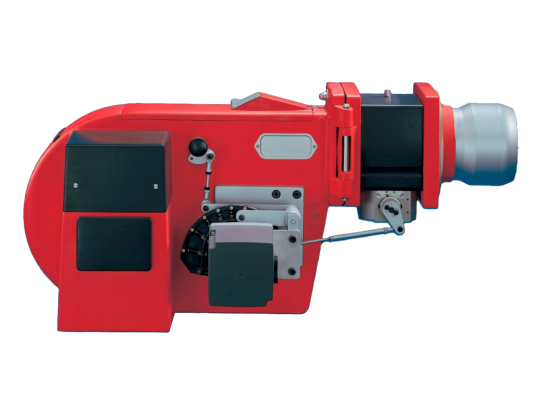

Комбинированная горелка Weishaupt RGL 3/1-E, 1, исп. ZME, арт: 75631681 позволяет использовать газ или ж/т для выработки тепла в зависимости от ситуации. Переключение с одного на другой вид топлива осуществляется вручную или автоматически. Горелка полностью автоматизирована, что делает процесс сжигания максимально безопасным и эффективным. Жидкотопливная часть произведена с учетом стандарта EN 267, газовая часть изготовлена по нормам EN 676.

Надежный контроль пламени

Менеджер горения LFL 1.322 обеспечивает автоматизацию функций управления и контроля за горением. Отслеживание сигнала пламени осуществляется с помощью ультрафиолетового датчика. При необнаружении пламени автоматика немедленно блокирует работу горелки.

Рабочая среда

Комбинированные горелки Weishaupt линейки RGL могут работать с природным газом Е, LL; сжиженным газом F, жидким топливом EL вязкостью не более 6 мм 2/с при t +20 °С.

Важно! Газ должен быть сухим и чистым. Допуск к работе с другими видами топлива требует согласования с производителем.

Особенности комбинированных горелок линейки RGL исполнения ZME:

• плавно-двухступенчатое медленное регулирование мощности при сжигании газа и жидкого топлива;
• модуляция мощности при установке соответствующего оборудования;
• медленное регулирование, время выбега сервопривода 20 или 42 сек (максимальное значение, зависит от типа регулирования);
• цифровое управление менеджером горения;
• связанное регулирование топлива и воздуха;
• встроенный вентилятор с оцинкованным колесом, стабильный наддув;
• единый моноблок с открываемым корпусом для доступа к обслуживаемому зулу;
• воздушная заслонка, закрываемая автоматически при остановке горелки для предотвращения потерь тепла;
• двойной электромагнитный газовый клапан класса А для управления газовым потоком в соответствии с требованиями стандарта EN 676;
• жидкотопливный узел с шестеренчатым насосом для 2-трубного подключения, клапанами, форсуночным блоком, форсунками, топливными шлангами;
• концевой выключатель на откидном фланце для исключения запуска горелки с открытым корпусом;
• незначительный уровень шума за счет использования звукоизоляционных материалов.

Место установки и условия эксплуатации

Горелки для котлов отопления Weishaupt RGL созданы для размещения внутри помещений с температурой окружающей среды -15.+40 °С, максимальной влажностью 80%.

Основные параметры и функции:

• регулирование мощности в диапазоне: 300-650 к Вт;
• комбинированная система сжигания (газ и ж/т);
• питание – однофазный переменный ток 220 В;
• уровень защиты электрических контактов – IP54;
• плавный запуск на пониженной мощности при использовании газа;
• предварительная продувка камеры сгорания;
• непрерывный контроль пламени с помощью ультрафиолетового датчика;
• контроль на утечки клапанов (обязателен для котлов мощностью >= 1200 к Вт);
• широкие возможности коммуникации через шину CAN;
• параметры присоединения: Rp 1.

В комплектацию входит голова сгорания, монтажный фланец, крепеж, уплотнение.

Достоинства:

• комбинированная система сжигания (газ/ жидкое топливо);
• плавно-двухступенчатое регулирование или электронная модуляция;
• высокая точность управления с помощью микропроцессора;
• связанное регулирование топлива и воздуха;
• стабильные характеристики вентилятора;
• сгорание топливовоздушной смеси с высоким КПД;
• откидывание крышки корпуса влево и вправо, легкий доступ к компонентам;
• закрытие заслонки воздуха, защита от потерь тепла во время простоя оборудования.

Применение

Комбинированные горелки Weishaupt RGL отличаются широким спектром применения. Встраиваются в частные и промышленные системы отопления, нагрева горячей воды, технологические установки, требующие выработки тепла.
