Описание

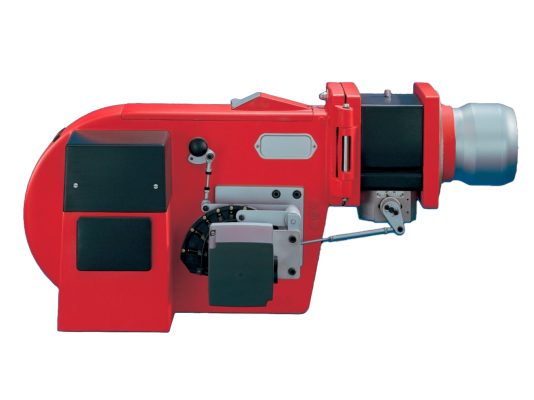

Комбинированная горелка Weishaupt RGL 3/1-E, 3/4, исп. ZMD, арт: 75630781 предназначена для сжигания природного газа и легкого дизельного топлива. Отвечает европейским стандартам качества, безопасности и эксплуатационной надежности. Работает полностью в автоматическом режиме. Удобная, компактная конструкция позволяет легко получить доступ к основным узлам и деталям для выполнения сервисных работ и настройки параметров.

Рабочая среда

Комбинированные горелки Weishaupt RGL рассчитаны на сжигание природного газа Е и LL, сжиженного газа F, легкого жидкого топлива EL (вязкость не должна превышать 6 мм 2/с при t +20 °С). Допускается использование только сухого и чистого газа. Применение для других видов топлива запрещено без письменного согласования с производителем горелки.

Регулирование мощности

Мощность горелки Weishaupt RGL ZMD регулируется в плавно-двухступенчатом режиме (медленное регулирование, время перехода с одной нагрузки на другую достигает 20-42 сек). За счет плавного регулирования исключены перепады в объеме подаваемого на горение топлива. При установке электронного регулятора доступен режим электронной модуляции.

Особенности и характеристики:

• комбинированный тип системы сжигания с ручным/ автоматическим переключением;
• работа от трехфазной сети переменного тока 380 В;
• рабочий диапазон: 300-650 к Вт;
• связанное регулирование воздушной заслонки и газового дросселя;
• тип соединения: резьба Rp 3/4 ;
• стабильные характеристики вентилятора, устойчивое пламя в топках любого типа;
• автоматический процесс розжига и горения под управлением топочного автомата LFL 1.322, встроенного в шкаф управления;
• отслеживание сигнала пламени с помощью ультрафиолетового датчика пламени;
• регулирование воздуха со стороны нагнетания;
• защита электрических компонентов от пыли и брызг класса IP 54;
• уменьшение мощности во время пуска при работе на газе;
• функция предварительной продувки камеры сгорания;
• звукоизоляция воздушного канала для снижения уровня шума;
• моноблочное исполнение с откидной крышкой корпуса;
• концевой выключатель для исключения случайного запуска горелки в открытом состоянии;
• простой монтаж, настройка и обслуживание благодаря свободному доступу к рабочему узлу;
• автоматическая блокировка подачи воздуха при остановке горелки;
• разъем для обмена данными с вышестоящей системой управления

В стандартный комплект поставки входит головка сгорания и принадлежности для установки на котел (фланец, уплотнение, крепеж).

Применение

Двухтопливные горелки Weishaupt RGL предназначены для оснащения частных и промышленных котельных, различных технологических установок. Входят в состав водогрейных, отопительных, паровых котлов, сушильных камер, воздухонагревателей.

Основные достоинства:

• комбинация двух систем сжигания (газ/ дизельное топливо);
• совместимость с любыми типами камер сгорания;
• устойчивое пламя в топках любого типа;
• плавно-двухступенчатое регулирование или электронная модуляция;
• связанное регулирование топливо/ воздух;
• точное управление благодаря встроенному микропроцессору;
• откидной корпус, легкий доступ к основным деталям;
• закрытие заслонки воздуха в случае остановки/ отключения горелки.

Условия эксплуатации

Комбинированные горелки для котлов отопления Weishaupt RGL устанавливаются только в закрытых чистых помещениях с температурой воздуха -15.+40 °С и влажностью до 80%.
