Описание

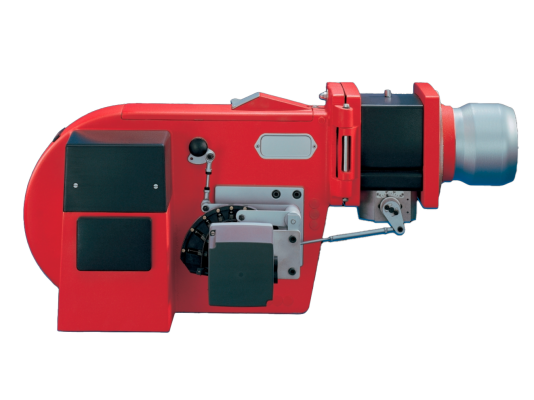

Комбинированная горелка Weishaupt RGL 3/1-E, 3/4, исп. ZME, арт: 75630681 объединяет две системы сжигания в одной конструкции. Переключение между видами топлива осуществляется вручную или автоматически, не требует дополнительного оборудования. Автоматический режим работы способствует комфортной и безопасной эксплуатации топочной установки.

Рабочая среда

Комбинированные горелки Weishaupt серии RGL служат для сжигания природного газа Е и LL, сжиженного газа F, легкого жидкого топлива EL (вязкость до 6 мм 2/с при t +20 °С).

В горелках RGL можно использовать только сухой и чистый газ. Применение для других видов топлива недопустимо без согласования с фирмой-производителем.

Регулирование мощности

Мощность двухтопливной горелки Weishaupt RGL ZME регулируется в плавно-двухступенчатом режиме с медленным выбегом сервопривода (время перехода с одной нагрузки на другую достигает 20-42 сек). За счет плавного регулирования отсутствуют резкие перепады количества подаваемого топлива. При оснащении электронным регулятором доступен режим электронной модуляции.

Подробнее о горелке

Конструктивные элементы соединены в одно функциональное целое (моноблок). Электродвигатель является приводом вентилятора и жидкотопливного насоса. Все устройства регулировки хорошо просматриваются и легкодоступны, что упрощает установку, настройку и обслуживание.

Горелка укомплектована двойным электромагнитным клапаном класса А для управления потоком газа. Производитель рекомендует использовать устройство контроля герметичности клапанов, которое является обязательным для горелок мощностью свыше 1200 к Вт.

За автоматическим ходом процессов розжига и горения следит топочный автомат LFL 1.322, встроенный в шкаф управления. Для отслеживания сигнала пламени используется ультрафиолетовый датчик пламени.

Жидкотопливная часть представлена шестеренчатым насосом, клапанами, распылительным узлом, топливными шлангами.

Откидной корпус позволяет быстро получить доступ к рабочему узлу для осмотра и обслуживания. Концевой выключатель исключает случайный запуск горелки в открытом состоянии.

В комплект поставки входит головка сгорания и принадлежности для установки на котел (фланец, уплотнение, крепеж).

Особенности и характеристики:

• комбинированная система сжигания с ручным/ автоматическим переходом на необходимый вид топлива;
• связанное регулирование воздушной заслонки и газового дросселя;
• работа от однофазной сети переменного тока 220 В;
• регулирование мощности в диапазоне: 300-650 к Вт;
• медленное регулирование, время выбега сервопривода – до 20 или 42 сек;
• тип соединения: резьба Rp 3/4 ;
• точное управление функциями и подключенными устройствами микропроцессором;
• уровень пыле-, влагозащиты электрических компонентов класса IP 54;
• уменьшение мощности во время пуска при работе на газе;
• предварительная продувка камеры сгорания;
• закрытие воздушной заслонки при бездействии горелки во избежание потерь тепла;
• звукоизоляция воздушного канала для снижения уровня шума;
• разъем для обмена данными с вышестоящей системой управления

Применение

Двухтопливные горелки Weishaupt RGL предназначены для оснащения частных и промышленных котельных, различных технологических установок. Встраиваются в водогрейное, отопительное оборудование, сушильные камеры, воздухонагреватели, паровые котлы.

Основные достоинства:

• 2-топливный режим работы (газ и ж/т);
• плавно-двухступенчатое регулирование или электронная модуляция;
• связанное регулирование топливо/ воздух;
• совместимость с любыми типами камер сгорания;
• высокая точность управления благодаря микропроцессорной технологии;
• устойчивое горение пламени, отсутствие пульсаций;
• легкое открытие корпуса влево и вправо;
• удобный доступ к настройкам и обслуживаемым узлам;
• защита от утечек тепла во время простоя горелки.

Условия эксплуатации

Комбинированные горелки для котлов отопления Weishaupt RGL не рассчитаны на уличную эксплуатацию. Место размещения – закрытые чистые помещения с температурой воздуха -15.+40 °С и влажностью до 80%.
