Описание

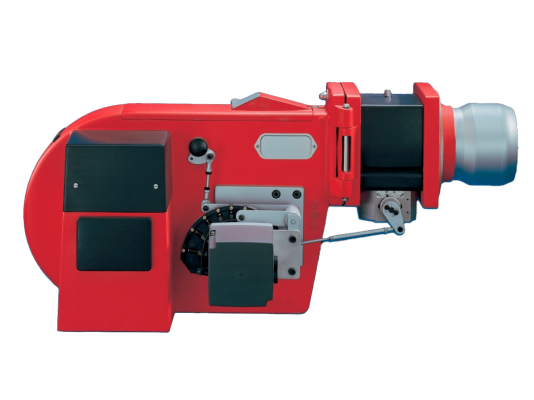

Комбинированная горелка Weishaupt RGL 3/1-E, DN 100, исп. ZME, арт: 75636681 разработана с учетом максимальной компактности, эффективности, удобства монтажа и обслуживания, совместимости со всеми типами камер сгорания. Произведена в соответствии со стандартами качества, надежности и безопасности EN676, EN267. Работает в двухтопливном режиме, с ручным или автоматическим выбором топлива.

Рабочая среда

Комбинированные горелки Weishaupt линейки RGL служат для сжигания природного газа Е, LL, сжиженного газа F, дизельного топлива EL вязкостью не более 6 мм 2/с при t +20 °С. Испытания для других видов газа не проводились. Требуется согласование производителя для работы с другими видами газа/ топлива.

Регулирование мощности

Мощность газодизельной горелки Weishaupt RGL исполнения. ZMЕ регулируется в плавно-двухступенчатом режиме. Система автоматически переключает ступени с учетом потребности в тепле. Переход между малой и большой нагрузкой осуществляется плавно. Модуляционный режим доступен при установке электронного регулятора (приобретается отдельно).

Параметры и особенности:

• комбинированная система сжигания (газ / дизельное топливо);
• рабочее напряжение: 220 В;
• диапазон мощности: 300-650 к Вт;
• связанное регулирование топливо/воздух с регулировочными шайбами;
• медленное регулирование, максимальное время выбега сервопривода (изменения мощности) – 20 или 42 сек;
• автоматический режим работы, микропроцессорное управление;
• непрерывный контроль пламени УФ-датчиком;
• комплектация головой сгорания;
• уменьшение мощности во время запуска (при работе на газе);
• предварительная продувка камеры сгорания;
• параметры присоединения: DN100;
• моноблочная конструкция со встроенным вентилятором;
• пыле-, влагозащита корпуса класса IP 54;
• ручное или автоматическое переключение на необходимый вид топлива;
• совместимость с топками с низким и высоким сопротивлением;
• откидываемая в любую сторону крышка корпуса для доступа к рабочему узлу;
• двойной э/м газовый клапан класса А для автоматизации подачи газа;
• полное закрытие воздушной заслонки при бездействии горелки;
• комплектация фланцем для монтажа на котел, уплотнением, крепежом, головой сгорания.

Менеджер горения

Комбинированные горелки для котлов отопления Weishaupt RGL комплектуются блоком автоматики, который выполняет функции:

• управления всеми стадиями горения;
• отслеживания пламени посредством подключенного УФ-датчика;
• контроля герметичности газовых клапанов;
• электронного связанного регулирования подачи топлива и воздуха;
• безопасного отключения при срабатывании ограничений;
• проверки корректности взаимодействия устройств и компонентов;
• обмена данными с вышестоящей системой управления.

При обнаружении сбоев и неисправностей топочный автомат инициирует защитную блокировку горелки.

Условия эксплуатации

Горелка может размещаться только в закрытых помещениях с температурным режимом -15°.+40 °С и влажностью до 80%. Запрещена эксплуатация на улице.

Основные достоинства:

• комбинированная система сжигания (газ / легкое ж/т);
• плавное регулирование мощности, электронная модуляция при доп. оснащении;
• устойчивое пламя в топках любого типа;
• микропроцессорное управление и контроль, точная дозировка топлива и воздуха;
• откидной кожух, доступность рабочего узла для обслуживания;
• простота монтажа и настройки;
• защита от оттока тепла при остановке горелки.

Применение

Комбинированная горелка предназначена для оснащения тепловых установок мощностью до 650 к Вт. Входит в состав котлов отопления, подогрева горячей воды, сушильных камер, паро-, теплогенераторов, различного технологического оборудования.
