Описание

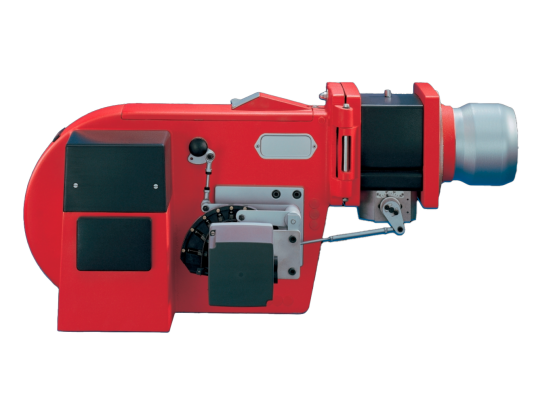

Комбинированная горелка Weishaupt RGL 3/1-E, DN 80, исп. ZMD, арт: 75635781 сжигает газ и жидкое топливо, позволяя организовать непрерывный процесс теплоснабжения. Подходит для котлов и теплогенераторов средней мощности с любым типом камеры сгорания. За счет электронного управления обеспечивает оптимальный состав топливовоздушной смеси, высокое качество сгорания и эффективность тепловой установки.
Подробнее о комбинированной горелке Weishaupt RGL, исп. ZMD:
- горелка рассчитана на работу с природным газом типа E и LL, сжиженным газом F, легким жидким топливом EL вязкостью не более 6 мм 2/с при t +20 °С;
- работает в плавно-двухступенчатом режиме с медленным регулированием (время выбега сервопривода 20 сек) или в модуляционном режиме при установке электронного регулятора (изменение мощности в течение максимум 42 сек.);
- переход на необходимый вид топлива осуществляется посредством перенастройки оборудования, без дополнительного оснащения;
- управляет работой горелки топочный автомат, созданный на базе микропроцессорной технологии, что обеспечивает автоматизацию функций, высокую эффективность и безопасность;
- система наддува со встроенным вентилятором нагнетает воздух в топку под давлением, обеспечивая улучшенные условия для смешивания с топливом устойчивое горение;
- благодаря удобной и компактной конструкции с открываемым в обе стороны корпусом упрощен доступ к основным узлам, сокращено время на монтаж и обслуживание горелки;
- для автоматизации подачи газа на горение предусмотрен двойной газовый э/м клапан DMV класса А.
Блок автоматики
Комбинированные горелки Weishaupt RGL работают под управлением блока автоматики LFL 1.322, который выполняет функции:
- управления всеми стадиями работы и безопасного отключения;
- электронного связанного регулирования топлива и воздуха;
- мониторинга пламени через подключенный УФ-датчик;
- проверки герметичности газовых клапанов (при оснащении блоком контроля э/м клапанов на утечки);
- предварительной продувки камеры сгорания;
- диагностики работы систем и компонентов, их взаимодействия;
- коммуникации с системами высшего уровня.
Автоматика незамедлительно блокирует горелку при выявлении сбоев и угроз.
Характеристики и особенности:
- комбинация двух систем сжигания в одном устройстве (газ и ж/т);
- медленное регулирование;
- ручное или автоматическое переключение вида топлива;
- доступный диапазон регулирования: 300-650 к Вт;
- работа от трехфазной сети 380 В;
- пылевлагозащита электрооборудования по стандарту IP 54;
- параметры присоединения: DN80;
- связанное регулирование топливо/воздух с регулировочными шайбами;
- уменьшение мощности во время запуска (на газе);
- нагнетание воздуха в топку под давлением, устойчивое пламя;
- регулирование воздуха со стороны нагнетания;
- предварительная продувка камеры сгорания;
- блокировка подачи воздуха во время бездействия горелки, защита от потерь тепла;
- концевой выключатель на фланце для исключения запуска горелки с открытым кожухом;
- комплектация головкой сгорания и монтажными принадлежностями.
Эксплуатационные условия
Комбинированные горелки Weishaupt могут размещаться только внутри помещений. Рабочая температура: 15°.+40 °С, влажность – максимум 80%. Воздух для горения должен быть очищен от пыли, влаги. Содержание агрессивных примесей недопустимо.
Достоинства:
- комбинация двух систем сжигания (газ / жидкое топливо);
- автоматический процесс работы;
- электронная модуляция при соответствующем дооснащении;
- точное микропроцессорное управление;
- стабильное горение пламени в топках с низким и высоким противодавлением;
- электронное связанное регулирование топлива и воздуха;
- откидываемый кожух, доступность обслуживаемых узлов;
- закрытие заслонка воздуха при перерыве в работе/ отключении горелки.
Применение
Место установки комбинированных горелок Weishaupt RGL – отопительные, водогрейные, паровые, котлы, сушильные камеры, воздухонагреватели мощностью до 650 к Вт.
