Описание

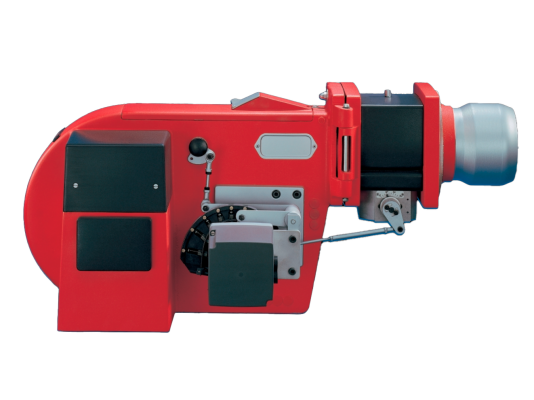

Комбинированная горелка Weishaupt RGL 3/1-E, DN 80, исп. ZME, арт: 75635681 подходит для оснащения любых камер сгорания. Работает в автоматическом режиме. Сжигает газ и легкое жидкое топливо. Соответствует европейским стандартам безопасности, экологичности и надежности EN 676, EN 267.
Виды топлива
Горелка испытана по стандартам EN 437 на следующих видах газа: природном газе Е и LL, сжиженном газе F. Может сжигать легкое жидкое топливо EL вязкостью до 6 мм 2 /сек при t +20°С в соответствии с нормами DIN 51603. Использование для других видов газа и топлива допустимо при одобрении производителя.
Регулирование
В стандартном исполнении горелка работает в плавно-двухступенчатом режиме. Мощность для низкой и высокой нагрузки задаётся в пределах диапазона регулирования. Через узел регулировки осуществляется связанное регулирование воздушной заслонки и газового дросселя. В зависимости от запроса в выработке тепла горелка автоматически переключает уровни мощности. Переход происходит плавно, без резких изменений в расходе топлива.
Режим модуляции доступен при дооснащении электронным регулятором (опция). Горелка изменяет мощность исходя из тепловых потребностей во всем диапазоне регулирования.
Время выбега сервопривода в зависимости от типа регулирования достигает 20 / 42 секунды.
Подробнее о комбинированной горелке Weishaupt RGL, исп. ZME
- Горелка оснащена топочным автоматом, который управляет всеми процессами и подключенными устройствами, обеспечивает безопасную и эффективную работу. УФ-датчик контролирует наличие и качество сигнала пламени.
- Комбинированная система сжигания позволяет настраивать горелку на работу с топливом исходя из текущей ситуации. Переключение не требует переоборудования горелки.
- Все узлы и системы соединены в одно функциональное целое Внутри размещен вентилятор для принудительной подачи воздуха в топку и электродвигатель, который является приводом вентилятора и жидкотопливного насоса.
- Система принудительного наддува обеспечивает нагнетание воздуха под давлением, что создает условия образования однородной топливовоздушной смеси, способствует стабильности пламени.
- Связанное регулирование топлива и воздуха, оптимальные пропорции компонентов смеси способствуют высокому качеству сгорания с максимальным КПД.
- Корпус горелки может открываться в любую сторону, что предоставляет быстрый доступ к обслуживаемым узлам.
- Горелка оснащена двойным э/м клапаном для автоматизации потока газа на горение в соответствии с нормами EN 676. Для проверки клапанов на утечки производитель рекомендует установить блок контроля герметичности (по желанию, опция).
- На заводе горелка прошла тесты и испытания с базовыми настройками, что снижает риск возникновения ошибок, ускоряет монтаж, наладку и ввод в эксплуатацию.
Условия эксплуатации
Комбинированные горелки Weishaupt RGL рассчитаны на эксплуатацию внутри помещений. Не подходят для уличного использования. Воздух для горения должен быть чистым, сухим, без агрессивных примесей. Температурный режим: -15°.+40 °С, максимальная влажность – 80%.
Характеристики и особенности:
- диапазон регулирования мощности: 300-650 к Вт;
- ручное или автоматическое переключение газ-ДТ;
- класс защиты электрических компонентов от пыли и брызг – IP54;
- питание – однофазный переменный ток 220 В;
- параметры присоединения: DN 80;
- уменьшение мощности во время пуска (при работе с газом);
- комплектация головкой сгорания;
- регулирование воздуха со стороны нагнетания;
- защита от потерь тепла путем закрытия заслонки воздуха во время ожидания и отключения горелки;
- принадлежности для монтажа: фланец, уплотнение, крепеж.
Применение
Горелки с комбинированной системой сжигания Weishaupt RGL встраиваются в котлы отопления, паро-, теплогенераторы, сушильные камеры, водогрейное оборудование тепловой мощностью до 650 к Вт.
Достоинства:
- работа на газе и ж/т с ручным или автоматическим выбором топлива;
- регулирование в плавно-двухступенчатом или модуляционном режиме;
- автоматический процесс работы;
- эффективный наддув за счет встроенного вентилятора;
- связанное регулирование топлива и воздуха;
- совместимость с топками любого типа;
- работа с низким уровнем шума;
- откидной кожух, доступность рабочего узла для осмотра и ТО;
- блокировка подачи воздуха при остановке горелки, сохранение тепла в системе.
