Описание

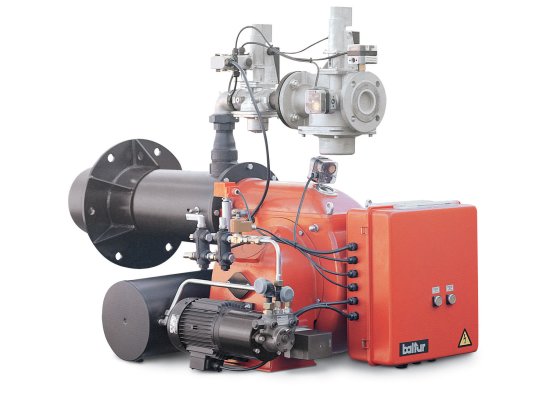

Газомазутная горелка Baltur COMIST 250 NM, арт: 55510010 может работать на метане и мазуте вязкостью до 7 °E (при t +50 °С), обеспечивая безопасную и эффективную работу промышленного котла или теплогенератора. Оснащена мощным электрическим вентилятором высокого давления, поддерживающим стабильное горение в топках любого типа.

Рабочая среда и тип регулирования

Комбинированные горелки Baltur COMIST 250 NM функционируют на двух ступенях мощности (низкое/ высокое пламя). Сжигают природный газ, мазут вязкостью до 7 °E (при t +50 °С). По запросу можно автоматизировать переключение между режимами (метан/ мазут).

Основные рабочие характеристики и особенности:

• питание от 3-фазной сети 230 В/ 380 В;
• диапазон регулирования мощности: 1127-3380 к Вт;
• расход топлива: 113-340 м^3/ч (метан), 101-303 кг/ч (мазут);
• максимальная эффективность сжигания топлива при регулировке головки горения и объема подачи воздуха;
• высокая точность управления и контроль безопасности;
• регулирование объема подачи воздуха на 1-й и 2-й ступенях с помощью электрического сервопривода;
• стабильное пламя независимо от типа камеры сгорания;
• контроль герметичности клапанов по евростандарту EN676;
• сохранение тепла в системе за счет перекрытия воздушного канала при остановке горелки;
• оснащение автоматическим переключателем вида топлива (по запросу);
• защита электрооборудования от попадания пыли/влаги класса IP 40;
• съемная конструкция блока смешивания, упрощающая обслуживание;
• мониторинг наличия пламени УФ-датчиком.

Подвижный фланец

Газомазутные горелки Baltur COMIST легко адаптируются под особенности котла и теплогенератора за счет подвижного фланца, позволяющего точно позиционировать положение головки горения в топке.

Комплектующие газомазутной горелки:

• центробежный вентилятор в корпусе из сплава алюминия, обеспечивающий наддув воздуха в камеру сгорания под давлением, поддерживающий устойчивое пламя в топках с низким и высоким противодавлением;
• два электрических мотора, один – для вентилятора 7,5 к Вт, другой – для насоса 2,2 к Вт;
• блок автоматики, соответствующий евростандарту EN298, для эффективного и безаварийного функционирования горелки;
• блок топливоподачи с самовсасывающим шестеренчатым насосом, регулятором давления и клапаном перекрытия потока;
• электроподогреватель 18 к Вт с противогазовым клапаном, фильтром, термометром, термостатами регулировки, минимальной температуры и безопасности;
• огневая труба регулируемой длины со смесителем из нержавеющей стали, стальным диском пламени;
• реле давления для отслеживания достаточности объема воздуха для горения;
• газовая рампа с э/м клапанами, блоком контроля на утечки, реле минимального и максимального давления, регулятором давления, фильтром;
• электрический сервопривод для регулирования расхода воздуха, принудительного закрытия воздушной заслонки при бездействии горелки;
• узел механического распыления топлива с форсункой с игольчатым клапаном, управляемым электромагнитом;
• запальный трансформатор, генерирующий напряжение поджига 14 кВ;
• ультрафиолетовый датчик для контроля пламени;
• управляющая панель с переключателями вкл./выкл, 1-й/ 2-й ступени, вида топлива, индикацией работы, блокировки;
• электрические соединения для подключения электропитания, термостатов, управления 2-й ступенью.

По запросу возможен монтаж парового узла. Такое решение обеспечит подогрев мазута с помощью пара, вырабатываемого непосредственно котлом, что позволит экономить электроэнергию.

Достоинства:

• сжигание метана и мазута, возможность автоматического переключения;
• стабильное пламя в топках любого типа, в т. ч. с высоким противодавлением;
• полностью автоматизированная работа, безопасная и эффективная эксплуатация;
• подвижный фланец, универсальный монтаж;
• предварительный подогрев мазута (возможна установка парового нагревателя);
• защита от потерь тепла при отключении горелки;
• конструкция высокой надежности, долговечная служба;
• съемное устройство смешивания, упрощенное обслуживание.

. Стандартная комплектация включает 2 фланца, изоляционную прокладку, гибкие шланги, фильтр, крепежные аксессуары. Форсунку следует выбирать индивидуально, с учетом требований к потоку.
