Описание

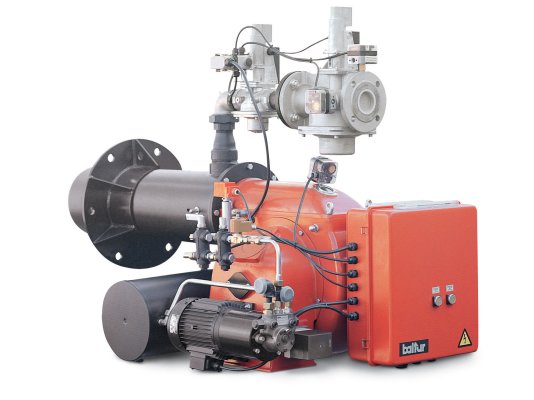

Газомазутная горелка Baltur COMIST 300NM, арт: 55560010 сжигает газообразное и жидкое топливо, обеспечивая безопасное и эффективное функционирование промышленного теплоснабжающего оборудования. Может оснащаться устройством автоматического переключения с одного вида топлива на другой. Подходит для камер сгорания всех типов.
Рабочая среда и режим работы
Комбинированные горелки Baltur COMIST 300NM работают в двухступенчатом режиме регулирования мощности (малое/ большое пламя). В качестве топлива используется метан и мазут вязкостью до 7 °E (при t +50 °С).
Характеристики и особенности:
- диапазон регулирования мощности: 1304-3878 к Вт;
- расход топлива: 131-390 м^3/ч (метан), 113-347 кг/ч (мазут);
- рабочее напряжение: 230 В/ 380 В;
- максимальное сжигание топлива при регулировке головки горения и объема подачи воздуха;
- автоматическое управление, контроль безопасности;
- регулирование расхода воздуха на 1-й и 2-й ступенях электрическим сервоприводом;
- совместимость с камерами сгорания любого типа;
- контроль на наличие утечек по евростандарту EN676;
- защита от потерь тепла за счет закрытия канала подачи воздуха при остановке горелки;
- комплектация автоматическим переключателем вида топлива (опция);
- защита контактов от воздействия пыли/влаги класса IP 40;
- съемный узел смешивания, упрощающий техобслуживание;
- контроль горения пламени с помощью УФ-датчика.
Совместимость с различными конструкциями котлов
Газомазутные горелки Baltur COMIST рассчитаны на установку в различные модели котлов и теплогенераторов. Благодаря подвижному фланцу легко адаптируются под конструкцию топки.
Основные узлы и системы горелки:
- топочный автомат, соответствующий нормам EN298, для безопасного сжигания топлива с высоким КПД, защитного отключения при возникновении сбоев;
- центробежный вентилятор в корпусе из алюминиевого сплава для принудительного наддува воздуха на горение, поддержания стабильного пламени в топках с низким и высоким аэродинамическим сопротивлением;
- два электрических двигателя, один – для вентилятора 7,5 к Вт, другой – для топливного насоса 2,2 к Вт;
- система топливоподачи с шестеренчатым насосом самовсасывающего типа, регулятором давления и отсечным клапаном;
- электрический подогреватель 25 к Вт с противогазовым клапаном, фильтром, термометром, термостатами регулировки, минимальной температуры и безопасности;
- жаровая регулируемая труба со смесителем из нержавеющей стали, стальным диском пламени;
- система регулировки расхода воздуха с реле давления, электрическим сервоприводом, воздухозаборником, воздушной заслонкой;
- газовая рампа с электромагнитными клапанами, устройством контроля герметичности клапанов, реле давления, регулятором давления, фильтром;
- форсунка с игольчатым клапаном, управляемым электромагнитом, для механического мелкодисперсного распыления топлива, равномерного смешивания с воздухом;
- запальный трансформатор, генерирующий напряжение поджига 14 кВ;
- ультрафиолетовый датчик для постоянного наблюдения за горением пламени и передачи сигнала на автомат;
- панель управления с переключателями вкл./выкл, 1-й/ 2-й ступени, вида топлива, световой индикацией;
- терминал для подвода электропитания, подключения термостатов, управления 2-й ступенью.
Опционально можно заказать паровой узел. В этом случае мазут будет подогреваться паром от работающего котла, что снизит затраты электроэнергии.
Достоинства:
- сжигание метана и мазута, возможность автоматического переключения;
- стабильное пламя в топках любого типа, в т. ч. с высоким противодавлением;
- полностью автоматизированная работа, безопасная и эффективная эксплуатация;
- подвижный фланец, универсальный монтаж;
- предварительный подогрев мазута (возможна установка парового нагревателя);
- защита от потерь тепла при отключении горелки;
- конструкция высокой надежности, долговечная служба;
- съемное устройство смешивания, упрощенное обслуживание.
. Комбинированная горелка поставляется с 2 фланцами, изоляционной прокладкой, гибкими шлангами, фильтром, крепежом. Отдельно необходимо докупить форсунку.
